Toiteadapter MEAN WELL SFTN01N-05 1W 5V Sisend 21.6-26.4V

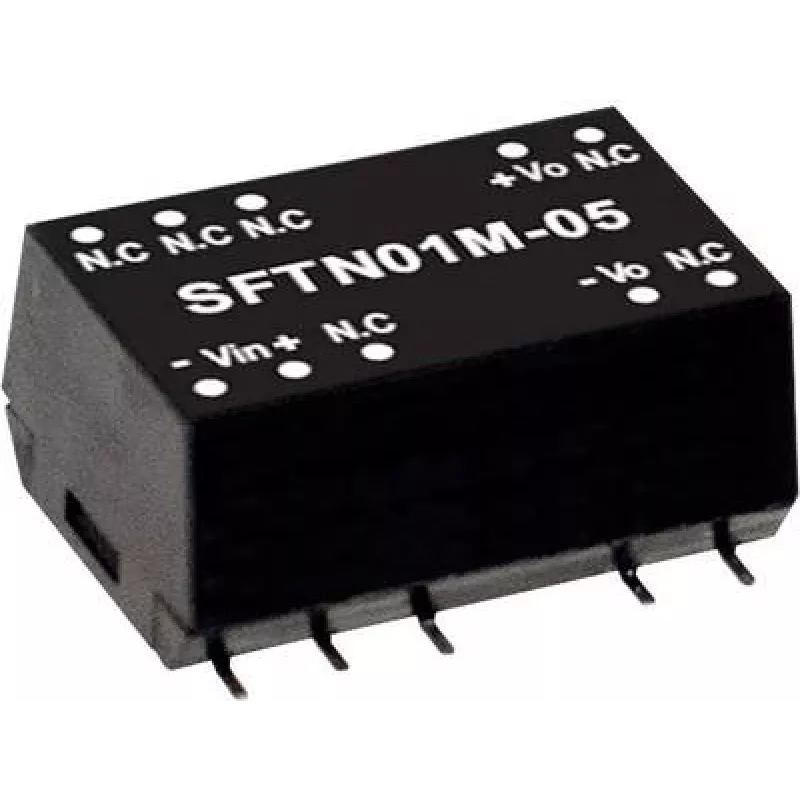

MEAN WELL SFTN01N-05 on kompaktne PCB-le paigaldatav alalisvoolumuundur, mis on mõeldud väikese võimsusega rakendustele. See pakub ühte 5 V alalisvoolu väljundit 0,2 A (1 W) sisendvahemikust 21,6–26,4 V alalisvoolu. Moodul on tarnitud SMD-pakendis ja madala profiiliga (sügavus 15,2 mm) ning vastab RoHS-nõuetele, muutes selle sobilikuks ruumipiiranguga nõuetelevastava elektroonika projekteerimisel.

Eelised

SFTN01N-05 pakub väikest jalajälge ja madalat profiili hõlpsaks integreerimiseks rahvarohketel trükkplaadidel, stabiilset 5 V väljundit väikese elektroonika toiteks ja sisseehitatud kaitset 1-sekundilise lühisekaitse abil. Selle SMD-pakend lihtsustab automaatset montaaži ning RoHS-vastavus toetab keskkonnanõuetele vastavaid projekte.

Sobib

• Väikeste elektroonikamoodulite ja andurite toitmiseks
• Piiratud trükipinnaga sardsüsteemidele
• Tööstuslikele või kaubanduslikele seadmetele, mis vajavad reguleeritud 5 V väikese voolutugevusega
• Automaatsele trükkplaadimontaažile, kus eelistatakse SMD-komponente

Peamised spetsifikatsioonid

• Tootja: MEAN WELL
• Mudel (MPN): SFTN01N-05
• Sisendpinge: 21,6–26,4 V alalisvool
• Väljundpinge/vool: 5 V alalisvool, 0,2 A (1 W)
• Kaitse: 1-sekundiline lühisekaitse
• Pakend: SMD, PCB-paigaldus
• Sügavus: 15,2 mm
• Vastavus: RoHS
• EAN: 4021087041645

Kasutamine

Asetage ja jootke SFTN01N-05 trükkplaadile vastavalt tootja soovitatud jalajäljele. Rakendage sisendtoiteallikas vahemikus 21,6–26,4 V alalisvoolu muunduri sisendklemmidele ja kontrollige, et väljund on 5 V alalisvoolu, enne kui ühendate koormusseadmeid. Järgige polaarsust ja maandustavasid juhtmete ühendamisel. Lühise korral tagab muundur ligikaudu 1 sekundi lühisekaitse; eemaldage viga ja vajadusel tsükkeldage toide.

Soovitused

Kasutage seda muundurit trükkplaadil, millel on piisav vasest ala soojuse hajutamiseks, ja vältige nominaalse väljundvoolu 0,2 A ületamist. Veenduge, et sisendtoiteallikas on stabiilne ja filtreeritud; järgige MEAN WELL kihtide paigutuse ja jootmise juhiseid usaldusväärseks pikaajaliseks tööks.
