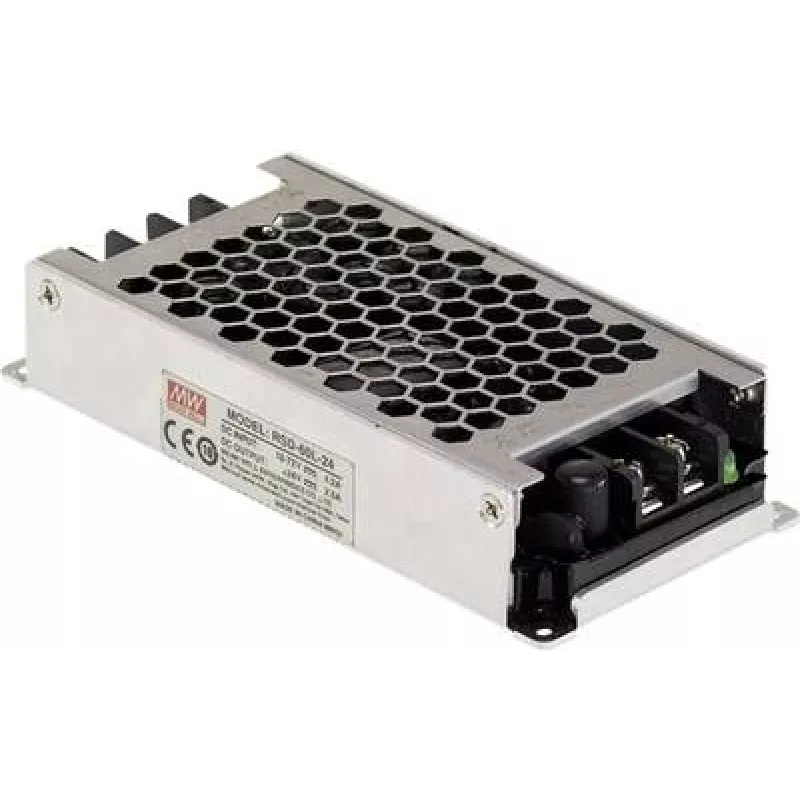

Toiteadapter MEAN WELL RSD-60L-24 60 W 24 V Sisendpinge 18-72 V

MEAN WELL RSD-60L-24 on 60 W suletud DC-DC-muundur, mis on ette nähtud kasutamiseks sisendpingega 18–72 V alalisvoolu ja pakub reguleeritud 24 V alalisvoolu väljundit kuni 2,5 A. Seade vastab raudteestandardile EN50155, pakub 4000 V alalisvoolu sisendi-väljundi isolatsiooni ja on RoHS-iga kooskõlas. Selle kompaktsed mõõtmed on ligikaudu 60 mm (laius) × 128 mm (sügavus) × 25 mm (kõrgus), sobides ruumipiirangutega paigaldistesse.

Eelised

Muundur annab stabiilse 24 V väljundi 2,5 A juures laiast 18–72 V sisendvahemikust, toetades erineva toitepingega süsteeme. EN50155 vastavus tagab sobivuse raudtee- ja transpordirakendusteks, samas kui 4000 V alalisvoolu isolatsioon parandab ohutust ja kaitseb allavoolu seadmeid. Kompaktne suletud konstruktsioon lihtsustab integreerimist juhtkappidesse või sõidukipaigaldistesse ning RoHS-i vastavus vastab keskkonnaalastele regulatiivsetele nõuetele.

Sobib

• Raudtee pardatoitesüsteemid ja ühistranspordi süsteemid
• Tööstuslikud juhtkapid ja automaatikaseadmed
• Telekommunikatsiooni- ja signaaliseadmed, mis vajavad 24 V toidet
• Akupõhised süsteemid ja alalisvoolujaotus laia sisendallikaga

Peamised spetsifikatsioonid

• Mudel: MEAN WELL RSD-60L-24 (MPN: RSD-60L-24)
• Väljund: 24 V alalisvoolu, 2,5 A (60 W)
• Sisendpinge vahemik: 18–72 V alalisvoolu
• Isolatsioon: 4000 V alalisvoolu sisendi-väljundi vahel
• Standardid: EN50155 (raudtee)
• Vastavus: RoHS
• Mõõdud (laius × sügavus × kõrgus): 60 × 128 × 25 mm
• EAN: 4021087042055

Kasutamine

Paigaldage suletud muundur seadme või sõiduki sobivasse kohta, kasutades korpuse jaoks soovitatud kindlat kinnitusmeetodit. Ühendage alalisvoolu sisend (18–72 V) selleks ettenähtud sisendklemmidega, järgides õiget polaarsust ja mis tahes sõiduki maandusnõudeid. Ühendage 24 V väljund oma koormusega, tagades, et koguvoolutarve ei ületa 2,5 A. Enne süsteemi sisselülitamist veenduge, et isolatsioon ja kaitsemeetmed on paigas. Järgige MEAN WELLi andmelehel olevaid täiendavaid paigaldusjuhiseid ventilatsiooni ja temperatuurivahemike kohta.

Soovitused

Paigaldage seade piisava ventilatsiooniga ja eemal soojusallikatest. Kasutage sisend- ja väljundliinidel sobivaid kaitsmeid, kinnitage polaarsus juhtmestiku ajal ning konsulteerige MEAN WELLi andmelehte vähenduskõverate ja EN50155-ga seotud paigaldusjuhiste osas, et tagada usaldusväärne töö raudteekeskkondades.
