Toiteadapter MEAN WELL RPT-75B 75W 12V 90-264V

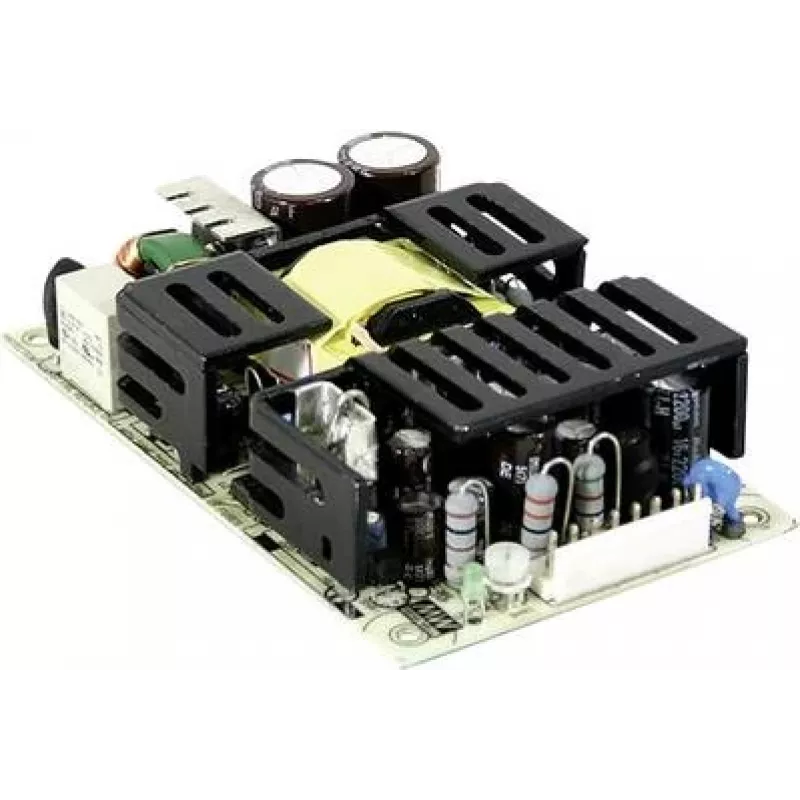

MEAN WELL RPT-75B on avatud raamiga vahelduvvoolu-alalisvoolu meditsiinitoiteallikas, mis pakub kolme väljundit: 5 V alalisvool 8 A, +12 V alalisvool 4 A ja -12 V alalisvool 1 A. See aktsepteerib sisendpingevahemikku 90–264 V vahelduvvoolu ja annab kuni 75 W koguväljundvõimsust kompaktses korpuses, mille mõõtmed on ligikaudu 76,2 mm × 127 mm × 31 mm. Seade on kavandatud vastama meditsiinilistele ohutusalastele isolatsiooninõuetele kahe MOPP-ga ja on RoHS-iga kooskõlas.

Eelised

RPT-75B pakub mitut reguleeritud väljundit ühes avatud raamiga moodulis, võimaldades kasutamist meditsiiniseadmetes, mis vajavad nii positiivseid kui ka negatiivseid siine ning suurema voolutugevusega 5 V toidet. Selle lai sisendpingevahemik toetab ülemaailmseid võrgupingeid ja kompaktne jalajälg muudab selle sobivaks ruumipiirangutega süsteemi kujundustele. Kahe MOPP-klassi isolatsioon tagab meditsiinilistes rakendustes suurema patsiendile rakendatava osa ohutuse.

Sobib

• Mitut alalisvoolu siini ja meditsiinilise klassi isolatsiooni nõudvad meditsiiniseadmed
• Ruumipiirangutega sardsüsteemid ja mõõteriistad
• Seadmed, mis vajavad stabiilset 5 V toidet koos ±12 V siinidega

Peamised spetsifikatsioonid

• Koguväljundvõimsus: 75 W
• Väljundid: 5 V alalisvool 8 A; +12 V alalisvool 4 A; -12 V alalisvool 1 A
• Sisendpinge: 90–264 V vahelduvvoolu
• Isolatsioon: kaks MOPP (meditsiiniline isolatsioon)
• Mõõtmed (L×S×K): ligikaudu 76,2 mm × 127 mm × 31 mm
• Vastavus: RoHS

Kuidas kasutada

Integreerige RPT-75B oma seadmesse vastavalt seadme mehaanilise paigaldamise ja elektriühenduste nõuetele. Ühendage vahelduvvoolu toitevõrk määratud 90–264 V vahemikus ja suunake alalisvoolu väljundid vastavatele koormustele, järgides iga siini polaarsust ja voolupiiranguid. Veenduge, et seade oleks paigaldatud korpusesse või paigutusse, mis säilitab meditsiinilise isolatsiooni jaoks nõutavad roome- ja õhuvahemikud ning tagab piisava ventilatsiooni soojuse hajutamiseks.

Soovitused

Paigaldage vastavalt kohaldatavatele meditsiiniohutusstandarditele ja tootja mehaanilistele ja elektrijuhistele. Kontrollige väljundpingeid koormuse all ja vältige siini kohta ettenähtud vooluväärtuste ületamist; vajadusel tagage süsteemitasandil sobiv filtreerimine ja mööduvate häirete kaitse.
