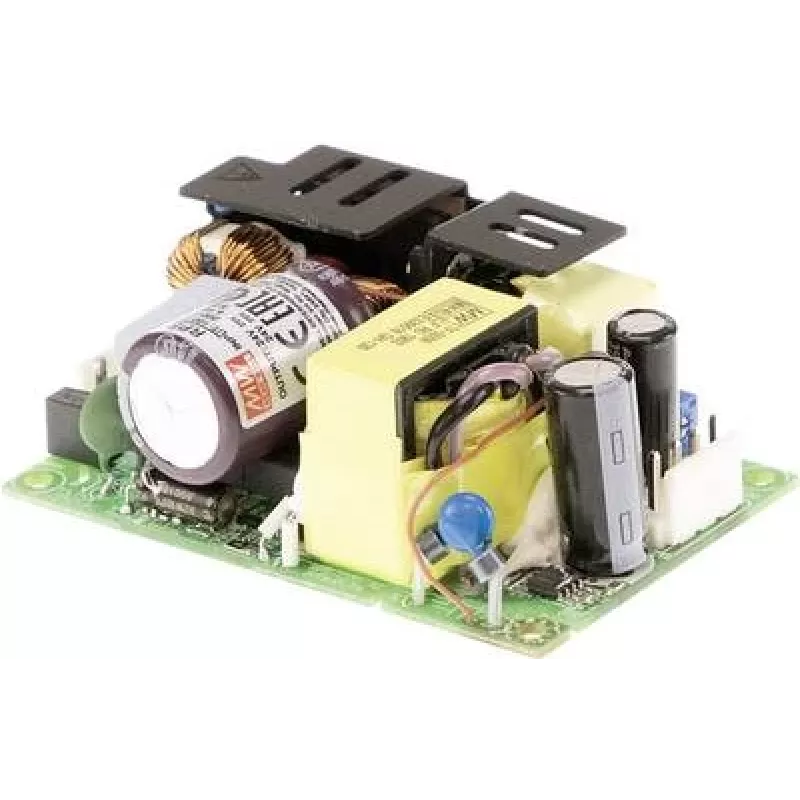

Toiteadapter MEAN WELL RPS-120S-48, 120 W, 48 V väljund, 80–264 V sisend, RoHS, 50,8×76,2×28 mm

MEAN WELL RPS-120S-48 on kompaktne AC-DC toiteadapter, mis väljastab 48 V alalispinget kuni 2,5 A ja nimiväljundvõimsusega 120 W. Seade võtab vastu laia sisendpinge vahemikku 80–264 V AC, muutes selle sobivaks rahvusvaheliste võrgukeskkondade jaoks. Väikese jalajäljega, ligikaudu 50,8 × 76,2 × 28 mm (umbes 3 × 2 tolli) ja avatud raami konstruktsiooniga on see adapter mõeldud integreerimiseks tööstusseadmetesse, elektroonikasüsteemidesse ja OEM-koostudesse, kus on vaja töökindlat 48 V toidet. Toode vastab RoHS keskkonnastandarditele ning sellel on meditsiinilise isolatsiooniga 2×MOPP vastavalt standardile EN 60601, kui on ette nähtud meditsiiniline ohutus.

Eelised

Adapter ühendab suure võimsustiheduse kompaktse vormiteguriga, võimaldades ruumisäästlikke paigaldusi ilma väljundstabiilsust ohverdamata. Lai sisendvahemik tagab ühilduvuse mitmesuguste võrguallikatega ning avatud raami konstruktsioon toetab tõhusat soojuse hajumist varjatud rakendustes. Vastavus RoHS ja meditsiinilise isolatsiooni standarditele tagab regulatiivse vastavuse tervishoiu- ja tööstussüsteemidele.

Sobib (ülesanded / kasutusjuhud)

• Tööstuslikud juhtsüsteemid, mis vajavad reguleeritud 48 V toidet
• Varjatud ja OEM elektroonikaseadmed, millel on piiratud paigaldusruum
• Laboriseadmed ja meditsiiniseadmed, mis vajavad meditsiinilist isolatsiooni
• Telekommunikatsiooni- ja võrguseadmed, mis töötavad 48 V pinge pealt
• Mahupaigaldised ja paneeliintegratsioonid, kus seadmeid paigaldatakse mitu

Peamised spetsifikatsioonid

• Väljundpinge: 48 V DC
• Maksimaalne väljundvool: 2,5 A
• Nimiväljundvõimsus: 120 W
• Sisendpinge vahemik: 80–264 V AC
• Vormitegur: avatud raamiga AC-DC adapter
• Suurus: ligikaudu 50,8 × 76,2 × 28 mm (3 × 2 tolli)
• Ohutusisolatsioon: meditsiinilise isolatsiooniga 2×MOPP (vastab standardile EN 60601, kui kohaldatav)
• Keskkonnavastavus: RoHS

Kuidas kasutada

Paigaldage adapter sobivale šassiile või seadme korpusesse, tagades avatud raamiga seadme ümber piisava ventilatsiooni. Ühendage AC-sisend ühilduva võrguallikaga, mis jääb määratud 80–264 V vahemikku, kasutades sobivaid kaitseseadmeid, nagu kaitsmed või kaitselülitid. Ühendage 48 V alalisvoolu väljund sihtkoormusega, järgides õiget polaarsust ja kasutades eeldatava voolu jaoks sobiva nimiväärtusega juhtmeid. Järgige paigaldamisel kohaldatavaid ohutusstandardeid ja maanduspraktikaid ning viige lõpliku koostu puhul vajalike roomamis- ja kliirenskaaride osas süsteemitaseme dokumentatsiooni.

Soovitused

Töökindla toimimise tagamiseks võimaldage adapteri ümber vaba õhuvoolu ja vältige paigaldamist soojusallikate lähedusse. Kontrollige, et korpuse konstruktsioon säilitaks meditsiiniliste rakenduste jaoks nõutavad roomamis-/kliirenskaared ja lisage täiendavat filtreerimist või liigpingekaitset, kui paigaldus on avatud elektrilistele siirdenähtudele. Mahupaigaldiste kasutamisel kavandage hooldusjuurdepääs ja kindel kinnitus, et vältida vibratsioonist tingitud stressi.
