toiteadapter MEAN WELL RID-125-1224, 125 W, 12 V väljund, 176–264 V sisend

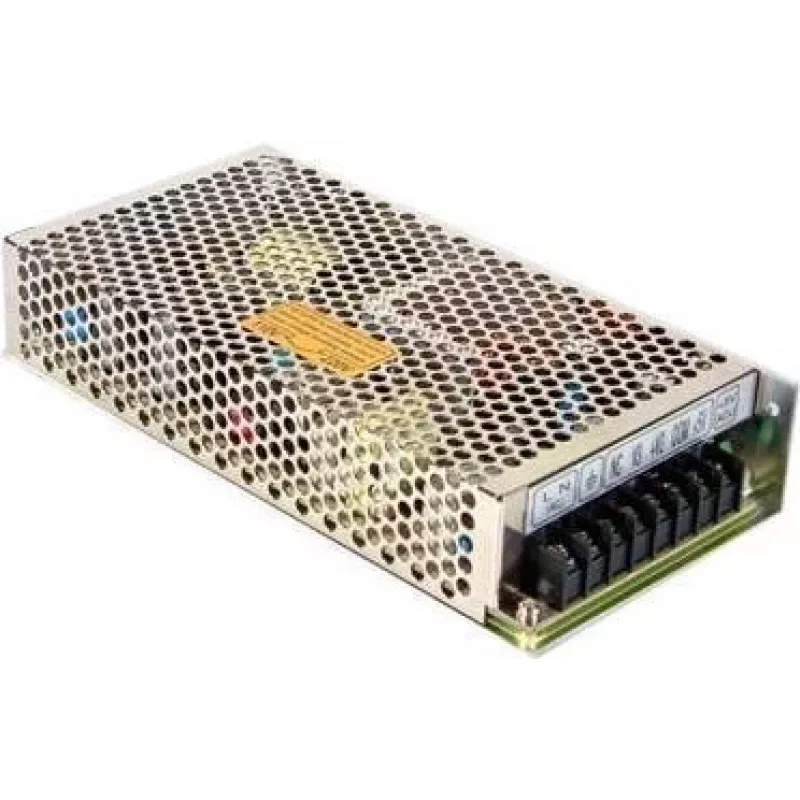

MEAN WELL RID-125-1224 on suletud vahelduv-alalisvoolu kahe väljundiga toiteallikas, mis annab 12 V DC 7 A juures ja 24 V DC 5 A juures isoleeritud väljunditega. Seade aktsepteerib laia vahelduvvoolu sisendvahemikku 176–264 V ja tagab 125 W kogu väljundvõimsuse kompaktses korpuses (98 × 199 × 38 mm). Disain kasutab jahutamiseks vaba õhu konvektsiooni ja vastab RoHS nõuetele, muutes selle sobivaks paigaldustele, kus ruum ja ventilatsioon on piiratud.

Eelised

RID-125-1224 pakub kahte isoleeritud väljundit samaaegsetele 12 V ja 24 V koormustele, laia vahelduvvoolu sisendvahemikku (176–264 V) paindlikuks võrgu sobivuseks ja kompaktset vormitegurit ruumipiiranguga paigaldustele. Vaba õhu konvektsioon jahutus välistab ventilaatorite vajaduse, vähendades liikuvaid osi ja hooldust. RoHS vastavus tagab kooskõla keskkonnastandarditega.

Sobib

• 12 V seadmete ja lisaseadmete toiteks
• 24 V juhtimisahelate ja andurite varustamiseks
• Tööstuslikele juhtimisseadmetele ja automaatikapaneelidele
• LED-valgustussüsteemidele ja siltidele
• Varutoitemoodulitele ja abitoidetele kappides

Peamised tehnilised andmed

• Mudel: MEAN WELL RID-125-1224 (RID-125-1224)
• Kogu väljundvõimsus: 125 W
• Väljundid: 12 V DC @ 7 A; 24 V DC @ 5 A (isoleeritud)
• Sisendpinge: 176–264 V AC
• Jahutus: vaba õhu konvektsioon
• Korpuse mõõtmed: 98 × 199 × 38 mm
• Vastavus: RoHS
• Pakend: müüakse 20 tk pakendites (tooteandmete järgi)

Kasutamine

Paigaldage RID-125-1224 hästi ventileeritavasse kohta, kus on piisavalt ruumi loomulikuks konvektsiooniks. Ühendage vahelduvvoolu toide määratud 176–264 V vahemikus ja juhtige 12 V ja 24 V väljundid vastavatele koormustele, järgides õiget polaarsust. Veenduge, et väljundid jäävad ettenähtud voolutugevuste piiridesse (7 A 12 V puhul, 5 A 24 V puhul) ning järgige ühendamisel kohalikke elektrieeskirju. Monteerige seade vastavalt tootja juhistele ja kinnitage kõik klemmid enne sisselülitamist.

Soovitused

Usaldusväärseks tööks vältige toiteallika asetamist kitsastesse, halvasti ventileeritavatesse kestadesse ning ärge ületage ettenähtud väljundvoolusid. Kasutage asjakohast kaitset sisend- ja väljundahelatel ning kontrollige ühendatud seadmete sobivust 12 V ja 24 V väljunditega. Hoidke ja kasutage tootja määratud temperatuuri- ja niiskusvahemikes.
