Toiteadapter MEAN WELL NID35-24 35W 24V Sisend 30-53V

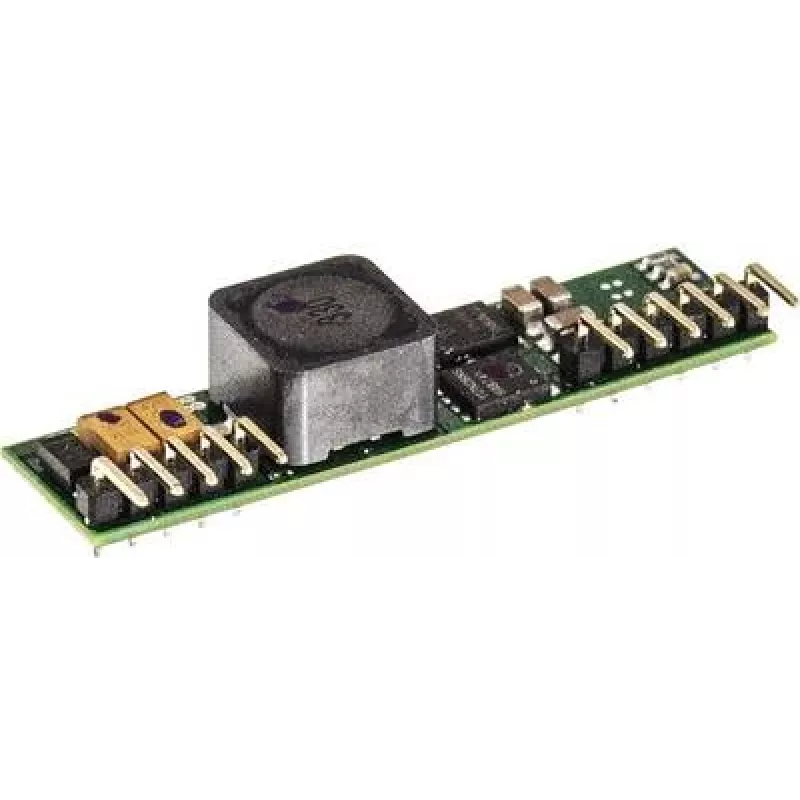

MEAN WELL NID35-24 on alalisvoolu-alalisvoolu mitteisoleeritud avatud raamiga trükkplaadile paigaldatav muundur, mis annab 24V kuni 1,5A 30–53V alalisvoolusisendist. Kompaktses SIP-paketis tarnitav 35W moodul sisaldab kaugjuhtimise sisse/välja lülitamist ja vastab RoHS-ile. Selle väikesed mõõtmed (13 mm × 50,8 mm × 11 mm) muudavad selle sobivaks integreerimiseks piiratud ruumiga elektroonikadisainidesse.

Eelised

NID35-24 pakub kompaktset 35W toitelahendust laia sisendvahemikuga (30–53V), stabiilse 24V väljundiga, mis on hinnatud 1,5A-le, ja standardset SIP-paketti trükkplaadile paigaldamiseks. Sisseehitatud kaugjuhtimisega sisse/välja lülitamine võimaldab välist süsteemi toitehaldust. RoHS-i vastavus tagab keskkonnastandardite järgimise ja avatud raami disain lihtsustab plaadile paigaldamist.

Sobib

• Manussüsteemid ja tööstuslikud juhtplaadid
• Telekommunikatsiooni- ja võrguseadmed
• Automaatikaseadmed ja mõõteriistad
• Rakendused, mis nõuavad trükkplaadile paigaldatud 24V toidet 30–53V allikatest

Peamised tehnilised andmed

• Tootja: MEAN WELL (mudel NID35-24)
• Võimsus: 35W
• Sisendpinge: 30–53 V DC
• Väljundpinge: 24 V DC
• Väljundvool: kuni 1,5 A
• Pakett: SIP, avatud raam, trükkplaadile paigaldatav
• Juhtimine: Kaugsisse/välja lülitamine
• Vastavus: RoHS
• Mõõtmed: 13 mm (L) × 50,8 mm (S) × 11 mm (K)

Kasutamine

Paigaldage NID35-24 ühilduvale trükkplaadile, kasutades SIP-viikude paigutust, ja veenduge õiges polaarsuses 30–53V alalisvoolusisendi ühendamisel. Ühendage 24V väljund sihtkoormusega, järgides 1,5A maksimaalset pidevvoolu nimiväärtust. Kasutage kaugsisse/välja lülitamise viiku mooduli juhtimiseks välisignaali abil vastavalt tootja juhtmestiku kokkulepetele. Tagage trükkplaadil asjakohane sisendfiltreerimine ja lahtisidumine ning veenduge oma disainis piisavas vahekauguses ja õhuvoolus soojuse hajutamiseks.

Soovitused

Kasutage muundurit määratud sisendvahemikus (30–53V) ja väljundkoormuse piirides, et säilitada jõudlus ja pikaealisus. Kontrollige SIP avatud raamiga muundurite jaoks soovitatud trükkplaadi paigutust ja maandustavasid ning järgige MEAN WELL-i rakendusmärkmeid soojusjuhtimise ja kaugjuhtimise juhtmestiku kohta.
