Toiteadapter MEAN WELL MPM-90-12ST 90 W sisetingimustesse 12 V must, sisend 80–264 V, 2xMOPP, EN/UL 60601

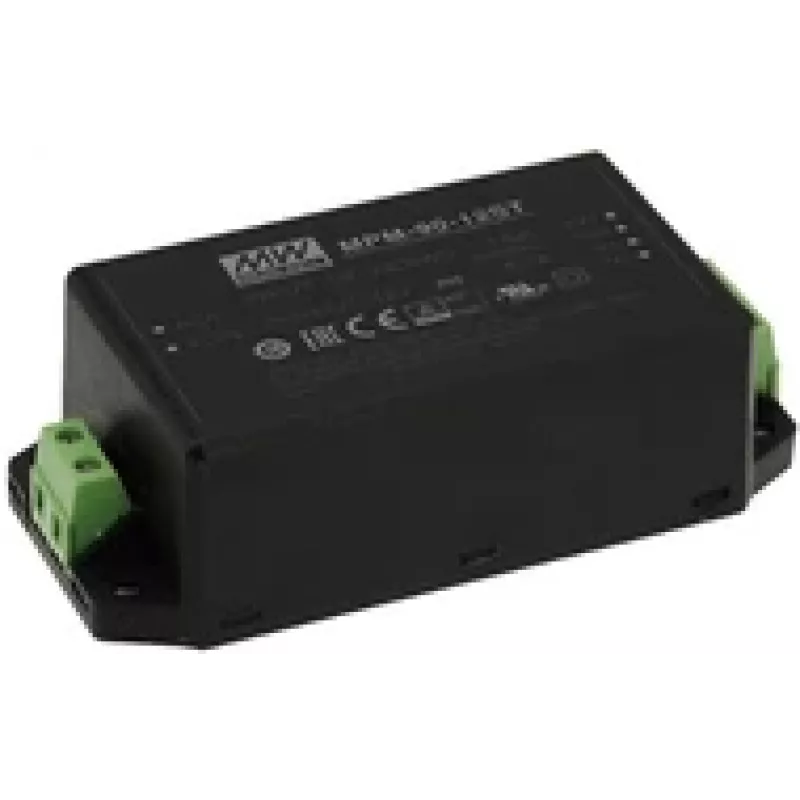

MEAN WELL MPM-90-12ST on kompaktne 90 W AC/DC PCB-paigaldusega meditsiinilise kvaliteediga toiteplokk, mis tagab 12 V alalisvoolu väljundi. Moodul aktsepteerib laia sisendivahemikku 80–264 V vahelduvvoolu, pakub kõrget efektiivsust (kuni 93%) ning on konstrueeritud topeltisolatsiooni ja 2 x MOPP kaitsega vastavalt IEC/EN 60601 ja ANSI/AAMI ES60601 nõuetele. Seade tagab madala tühikäigu energiatarbe (<0,1 W), 4 kVAC isolatsiooni, mudelist sõltuva vibratsioonikindluse (II2~5G) ning kõrge EMC jõudluse, muutes selle sobivaks seadmetele, mis nõuavad sertifitseeritud isolatsiooni ja madalat lekkevoolu.

Eelised

Toiteadapter ühendab väikese jalajälje suure võimsustihedusega, tagades usaldusväärse 12 V väljundi kuni 90 W juures, võttes samas minimaalselt ruumi. Meditsiinilised ohutusfunktsioonid hõlmavad 2 x MOPP, ülimadalat lekkevoolu ja vastavust EN/UL 60601 standarditele. Täiendavate eelistena on lai sisendpinge ühilduvus (80–264 V vahelduvvoolu), kõrge efektiivsus (kuni 93%), mis vähendab soojuse hajumist, ning sisseehitatud kaitsemeetmed, nagu tugevdatud isolatsioon ja 4 kVAC isolatsioon.

Sobib

• Meditsiiniseadmetele ja -seadmetele, mis nõuavad 2 x MOPP isolatsiooni
• Professionaalsele ja laboratoorsetele elektroonikaseadmetele, mis vajavad sertifitseeritud 12 V toiteallikat
• Tööstuslikele juhtimissüsteemidele, millel on laiad vahelduvvoolu sisendinõuded

Peamised spetsifikatsioonid

• Väljund: 12 V alalisvoolu, kuni 90 W
• Sisendpinge: 80–264 V vahelduvvoolu
• Efektiivsus: kuni 93%
• Tühikäigu energiatarve: < 0,1 W
• Isolatsioon/isolatsioon: topeltisolatsioon, 4 kVAC isolatsioon, 2 x MOPP
• Kujutegur: PCB-paigaldusmoodul, kompaktsed mõõtmed
• Standardid: IEC/EN 60601, ANSI/AAMI ES60601 nõuetele vastav
• Vastavus: RoHS

Kasutamine

Paigaldage MPM-90-12ST host-PCB-le, järgides tootja soovitatud jalajälge ja jootmisjuhiseid. Ühendage vahelduvvoolu sisend määratud vahemikus 80–264 V vahelduvvoolu ning suunake 12 V alalisvoolu väljund sihtskeemile, järgides polaarsust ja kõiki lõppseadme poolt nõutavaid filtreerimis- või lahtisidestusmeetmeid. Tagage piisav ventilatsioon või jahutusradiaator vastavalt süsteemi soojusprojektile, et säilitada nimivõimsus ja pikaealisus.

Soovitused

Paigaldage moodul seadmesse, mis nõuab meditsiinilise kvaliteediga isolatsiooni, ja järgige vastavaid meditsiiniseadmete EMC ja ohutuse integreerimise tavasid. Kontrollige lõppkoostu roomamis- ja kliirensi, kasutage nõuetekohast maandust vastavalt kohalikele standarditele ning testige lekkevoolu, et kinnitada vastavust kehtivatele EN/UL 60601 piirangutele.
