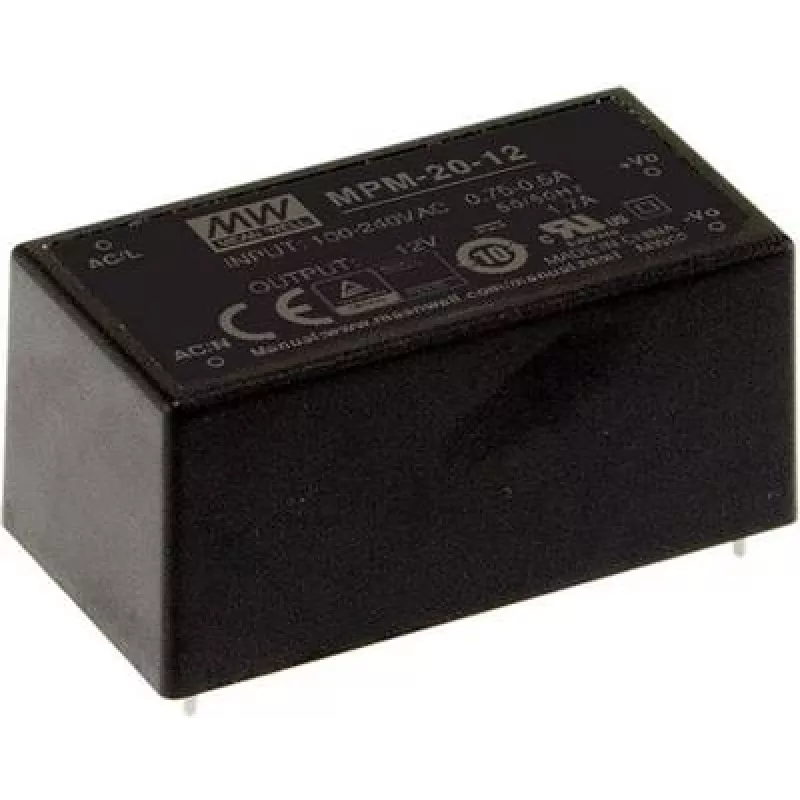

Toiteadapter MEAN WELL MPM-20-12 20W 12V 90-264V

MEAN WELL MPM-20-12 on vahelduv-alalisvoolu ühe väljundiga meditsiiniline kapseldatud toiteallikas, mis annab 12 V alalisvoolu kuni 1,8 A (20 W). Universaalse sisendiga 90–264 V vahelduvvoolu ja kompaktse PCB läbiva ava formaadiga on see adapter loodud usaldusväärseks ja ruumisäästlikuks integreerimiseks meditsiini- ja tööstusseadmetesse. See vastab RoHS nõuetele ja sellel on tugevdatud isolatsioon (2 x MOPP), mis sobib meditsiinilisteks rakendusteks.

Eelised

MPM-20-12 pakub stabiilset 12 V väljundit lühise- ja ülekoormuskaitsega kapseldatud korpuses, mis lihtsustab PCB-le paigaldamist. Selle lai sisendvahemik (90–264 V vahelduvvoolu) võimaldab kasutamist erinevates võrgukeskkondades, samas kui väike suurus (sügavus 52,4 mm, kõrgus 24 mm) ja väike kaal (50 g) hõlbustavad integreerimist kompaktsetesse konstruktsioonidesse. Tugevdatud isolatsioon (2 x MOPP) toetab meditsiiniseadmete ohutusnõuete täitmist.

Sobib

• Väikese energiatarbega meditsiiniseadmete toiteks
• Sardsüsteemide ja juhtpaneelide jaoks PCB-l
• Tööstusseadmetele, mis vajavad usaldusväärset 12 V liini
• Toodetele, mis nõuavad patsiendiohutuse tagamiseks tugevdatud isolatsiooni

Peamised tehnilised andmed

• Väljundpinge: 12 V alalisvoolu
• Väljundvool: 1,8 A (20 W)
• Sisendpinge: 90–264 V vahelduvvoolu
• Paigaldus: PCB läbiv ava
• Ohutusisolatsioon: 2 x MOPP (meditsiiniline tugevdatud isolatsioon)
• Mõõtmed: sügavus 52,4 mm, kõrgus 24 mm
• Kaal: 50 g
• Vastavus: RoHS

Kasutamine

Paigaldage adapter PCB-le, kasutades selleks ettenähtud läbiva avaga viike ja kinnituspunkte, kui need on olemas. Ühendage vahelduvvoolu sisend (90–264 V vahelduvvoolu) vastavalt tootja ühendusskeemile ja tagage õige polaarsus 12 V alalisvoolu väljundil. Veenduge, et ventilatsioon on piisav, ja hoidke ümbritsev ala juhtivast prahist puhas. Enne tundlike seadmete ühendamist kontrollige väljundpinget koormuse all.

Soovitused

Meditsiinilistes rakendustes järgige kehtivaid standardeid ja seadmetasandi ohutusnõudeid; hoidke PCB-l roomamis- ja kliirenskaugused ning järgige MEAN WELLi rakendusjuhiseid paigalduse, soojusjuhtimise ja kaitselülituste kohta, et tagada pikaajaline usaldusväärne töö.
