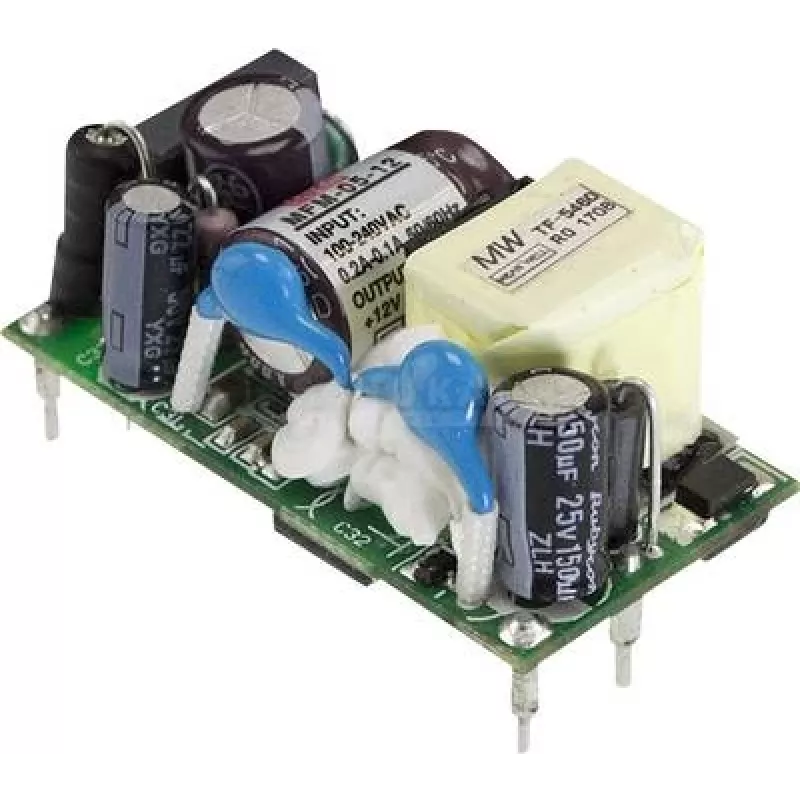

Toiteadapter MEAN WELL MFM-05-12 5W 12V 80-264V

MEAN WELL MFM-05-12 on kompaktne avatud raamiga meditsiiniline toiteallikas, mis väljastab 12 V alalisvoolu 0,42 A (5 W). See on mõeldud PCB-le monteerimiseks, talub laia sisendpingevahemikku 80–264 V vahelduvvoolu ja pakub kahte MOPP isolatsiooni, mis vastab meditsiiniseadmete nõuetele. Seade on RoHS-iga kooskõlas ja selle sügavus on 42 mm ning kaal umbes 18 g, muutes selle sobilikuks piiratud ruumi ja kaalu korral.

Eelised

MFM-05-12 pakub väikest jalajälge ja PCB-le monteerimise mugavust meditsiini- ja tööstusseadmetesse integreerimiseks. Laia sisendvahemiku (80–264 V vahelduvvool) ja 2×MOPP isolatsiooniga toetab see usaldusväärset ohutust ja ühilduvust erinevates piirkondades ning vastab keskkonnanõuetele RoHS vastavuse kaudu. Avatud raami disain ja väike kaal lihtsustavad paigaldamist kompaktsetesse koostudesse.

Sobib

• Manustatud meditsiiniseadmetele, mis vajavad 12 V madalpinge toidet
• PCB-le monteeritavatele mõõteriistadele ja juhtmoodulitele
• Kompaktsetele tööstusseadmetele piiratud ruumiga

Peamised spetsifikatsioonid

• Mudel: MEAN WELL MFM-05-12 (MPN: MFM-05-12)
• Väljund: 12 V alalisvool, 0,42 A (5 W)
• Sisendpinge: 80–264 V vahelduvvool
• Isolatsioon: 2×MOPP (meditsiiniline isolatsioon)
• Monteerimine: PCB monteerimine (avatud raam)
• Sügavus: 42 mm
• Kaal: umbes 18 g
• Sertifikaadid: RoHS vastavus
• EAN: 4021087042932

Kasutamine

Monteerige MFM-05-12 otse trükkplaadile vastavalt tootja PCB paigutuse ja jootmisjuhistele. Ühendage vahelduvvoolu sisend määratud 80–264 V vahemikus ja jälgige õiget polaarsust 12 V alalisvoolu väljundil. Veenduge, et avatud raamiga toiteallikas paigutatakse piisava ventilatsiooni tagamiseks ning et trükkplaadil olevad roome- ja kliirenskaugused vastavad kehtivatele meditsiiniohutuse nõuetele.

Soovitused

Meditsiinirakendustes kontrollige süsteemitasandi vastavust ja viige läbi nõutavad ohutustestid. Säilitage piisavad roome- ja kliirenskaugused, järgige MEAN WELLi soovitatud PCB jalajälge ja jootmisprotseduure ning tagage vajadusel vahelduvvoolu sisendil sobiv sulamine ja liigpingekaitse.
