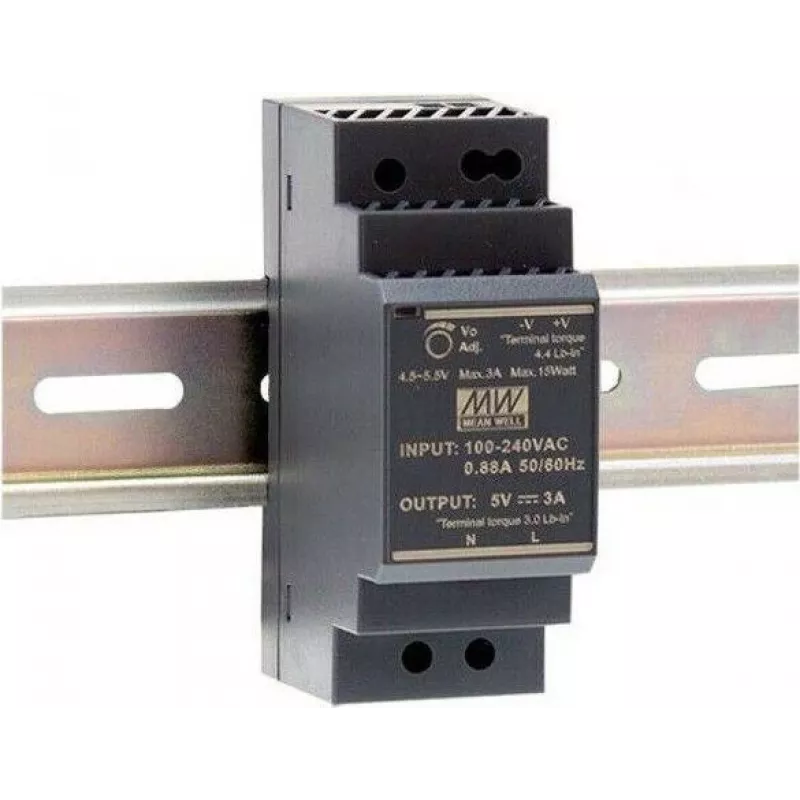

Toiteadapter MEAN WELL HDR-30-5 30W 5V 85-264V

MEAN WELL HDR-30-5 on üliõhuke vahelduv-alalisvoolu DIN-liistule paigaldatav toiteplokk, millel on lai sisendvahemik 85–264 VAC ja reguleeritud 5 VDC väljund kuni 3 A (30 W). Mõeldud juhtkappidesse ja tööstuspaigaldistesse, pakub see kompaktne seade (35 × 54,5 × 90 mm) stabiilset madalpingetoidet ja vastab RoHS-i nõuetele.

Eelised

HDR-30-5 annab püsiva 5 VDC väljundi maksimaalse vooluga 3 A ja 30 W väljundvõimsusega õhukeses DIN-liistu vormiteguris. Selle lai vahelduvvoolu sisendvahemik toetab rahvusvahelisi võrgupingeid, samas kompaktsed mõõtmed säästavad ruumi juhtpaneelides. RoHS-i nõuetele vastavus tagab vähendatud ohtlike ainete sisalduse ning seade on klassifitseeritud piiratud võimsusega allikaks (LPS) ohutuse tagamiseks.

Sobib kasutamiseks

• Juhtpaneelid ja automaatikasüsteemid
• Tööstus- ja hoonete haldusseadmed
• Manuselektroonika, mis vajab 5 VDC toidet
• DIN-liistule paigaldatud toitesüsteemide remont või uuendamine

Peamised spetsifikatsioonid

• Tootja: MEAN WELL
• Mudel (MPN): HDR-30-5
• Sisendpinge: 85–264 VAC
• Väljundpinge/vool: 5 VDC / 3 A
• Väljundvõimsus: 30 W
• Vormitegur: üliõhuke DIN-liist
• Mõõtmed: 35 × 54,5 × 90 mm
• RoHS-ile vastav; läbib LPS-i

Kasutamine

Paigaldage seade sobiva elektrikilbi sees standardsele DIN-liistule. Ühendage vahelduvvoolu sisend (85–264 VAC) sisendklemmidega, järgides kohalikke juhtmestiku eeskirju ja tagades korrektse maanduse. Ühendage 5 VDC väljund koormusega, järgides polaarsust ja maksimaalset voolutugevust 3 A. Kontrollige ühendused ja lülitage toide sisse; mõõtke väljundpinget, et veenduda korrektses reguleerimises enne tundlike seadmete ühendamist.

Soovitused

Paigaldage HDR-30-5 ventileeritavasse kilpi, eemal otsestest soojusallikatest. Veenduge, et kogukoormus ei ületa 3 A ja jätke ruumi juhtmestiku jaoks. Kriitiliste rakenduste korral kaaluge liigpingekaitse lisamist ja korrapärast kontrolli, et klemmühendused oleksid kindlad.
