Toiteadapter MEAN WELL EPS-120-12 120W Sisend 80-264V Väljund 12V

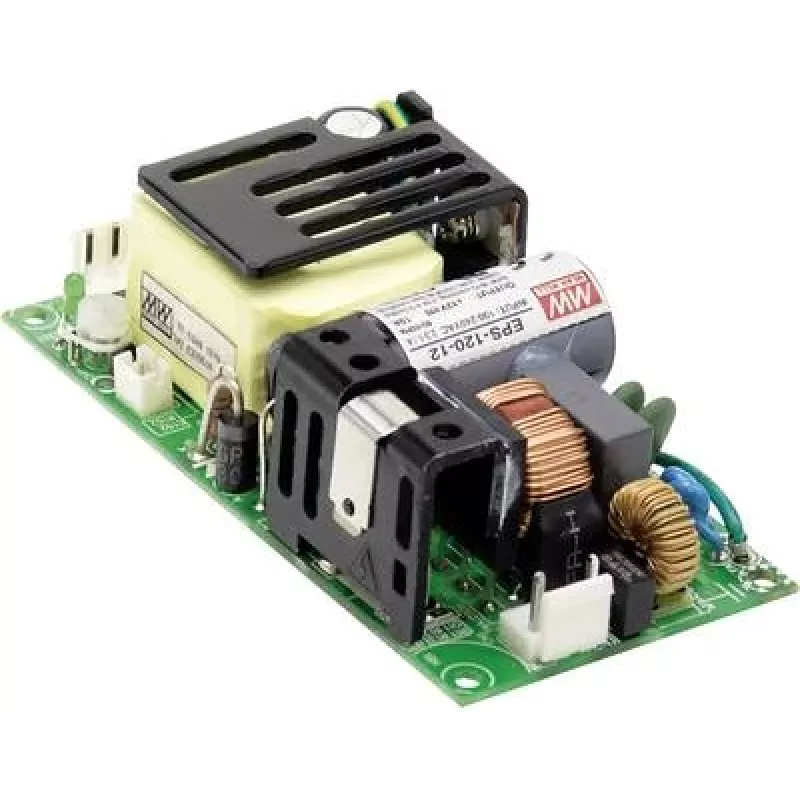

MEAN WELL EPS-120-12 on kompaktne vahelduv-alalisvoolu avatud raamiga toiteplokk, mis annab ühe 12V alalisvoolu põhiväljundi nimivooluga 7A ja ühe 12V alalisvoolu abiväljundi nimivooluga 5A. See on mõeldud 1U madalaprofiililisteks paigaldusteks, talub laia sisendpingevahemikku 80–264V vahelduvvoolu ning pakub kuni 120W koguväljundvõimsust. Seade vastab RoHS nõuetele ja on ette nähtud rakendustele, mis vajavad stabiilset, kompaktset 12V toiteallikat.

Eelised

EPS-120-12 ühendab laia sisendpingevahemiku (80–264V vahelduvvool) suure efektiivsusega avatud raami disainiga, et pakkuda usaldusväärset 12V toidet väikeses 1U madalaprofiililises vormiteguris. Kaks väljundit (põhiväljund 12V/7A ja abiväljund 12V/5A) võimaldavad toita nii põhikoormusi kui ka lisaseadmeid ilma lisamuunduriteta. RoHS vastavus ja kompaktsed mõõtmed (50,8 × 101,6 × 29 mm) muudavad selle sobivaks piiratud ruumiga reguleeritud keskkondadesse.

Sobib

• Manussüsteemidele ja tööstuslikele kontrolleritele
• Sideseadmetele ja võrguseadmetele
• Väikestele serveritele, salvestusmahutitele või 1U raamipaigaldistele
• Andurite, ventilaatorite või abimoodulite lisatoiteks

Peamised spetsifikatsioonid

• Mudel: MEAN WELL EPS-120-12 (MPN: EPS-120-12, EAN: 4021087035132)
• Sisendpinge: 80–264V vahelduvvool
• Põhiväljund: 12V alalisvool, 7A
• Abiväljund: 12V alalisvool, 5A
• Koguväljundvõimsus: 120W
• Vormitegur: avatud raam, 1U madalaprofiililine
• Mõõdud: 50,8 × 101,6 × 29 mm
• Vastavus: RoHS

Kuidas kasutada

Paigaldage avatud raamiga toiteplokk ettenähtud seadme korpusesse või raamiruumi, tagades piisava ventilatsiooni ruumi. Ühendage vahelduvvoolu sisend nõuetekohaselt kaitsestatud võrguühendusega, mis jääb määratud 80–264V vahemikku. Ühendage 12V põhi- ja abiväljundid alalisvoolul vastavate koormusklemmidega, järgides polaarsust ja voolupiiranguid (7A põhiväljund, 5A abiväljund). Kontrollige ühendusi enne sisselülitamist ja jälgige esmakäivituse ajal väljundpingeid.

Soovitused

Kasutage ventileeritavates korpustes ja säilitage seadme ümber õhuvool; vältige kokkupuudet liigse tolmu, niiskuse või tootja määratud vahemikust väljapoole jäävate temperatuuridega. Veenduge, et juhtmestik ja kaitsmed vastavad koormusnõuetele ning eraldage tugevvoolu alalisvoolujuhid tundlikest signaalijuhtmetest häirete vähendamiseks.
