Toiteadapter MEAN WELL DPU01N-12 1 W Sisend 21,6–26,4 V Väljund 15 V

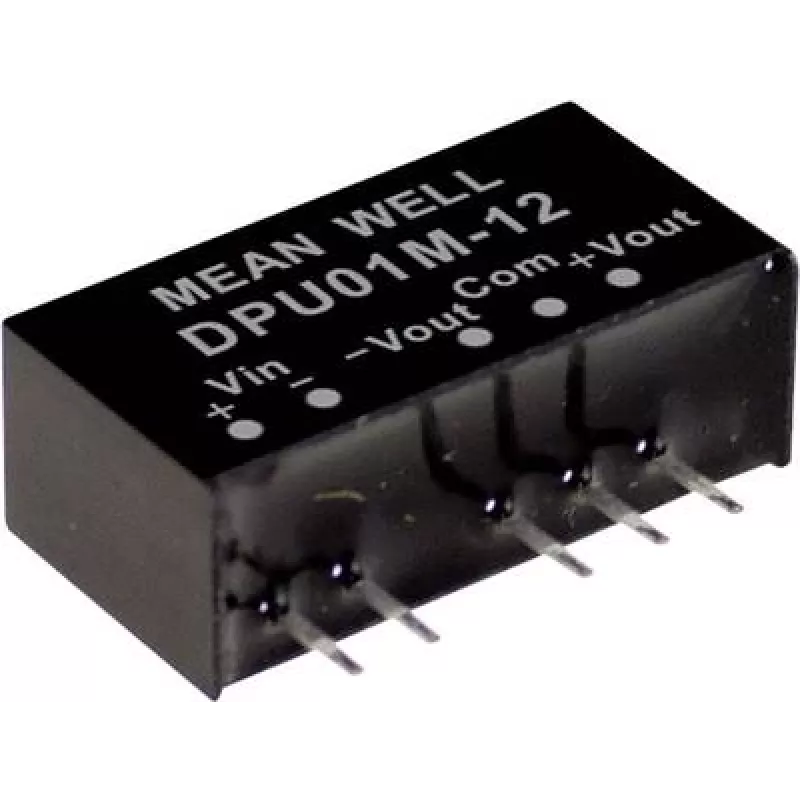

MEAN WELL DPU01N-12 on kompaktne trükkplaadile paigaldatav alalis-alalisvoolumuundur, mis on mõeldud rakendustele, kus on vaja väikest plaadile monteeritavat toitemoodulit. See võtab sisendpinge vahemikus 21,6 kuni 26,4 V alalisvoolu ja annab ±12 V väljundi kuni 0,042 A SIP-läbiva avaga pakendis. Moodul on RoHS-ühilduv ja ette nähtud usaldusväärseteks väikese võimsusega toiteülesanneteks trükkplaatidel.

Eelised

Muundur pakub kompaktset SIP-läbiva avaga konstruktsiooni, mis sobib trükkplaadile paigaldamiseks, bipolaarseid topeltväljundeid (±12 V) skeemide jaoks, mis vajavad nii positiivset kui ka negatiivset siini, ning määratletud sisendvahemikku 21,6–26,4 V alalisvoolu, mis sobib tavaliste vahesiinide pingetega. Selle madal väljundvool ja 1 W võimsusklass muudavad selle sobivaks väikeste signaalskeemide ja eelpingetoite jaoks. RoHS-ühilduvus tagab keskkonnasõbralike materjalipiirangute täitmise.

Sobib

• Väikesed signaali- ja analoogskeemid, mis vajavad ±12 V eelpingesiine
• Manussüsteemid ja juhtplaadid piiratud trükkplaadiruumiga
• Madala võimsusega sidemoodulid ja anduriliidesed

Peamised tehnilised andmed

• Bränd: MEAN WELL
• Mudel (MPN): DPU01N-12
• Sisendpinge: 21,6–26,4 V alalisvool
• Väljund: ±12 V alalisvool, 0,042 A siini kohta (topeltväljund)
• Väljundvõimsuse klass: 1 W (nagu on täpsustatud seotud 15 V väljundvariandi puhul)
• Pakend: SIP-läbiv ava, trükkplaadile paigaldatav
• RoHS: ühilduv
• EAN: 4021087046152

Kasutusjuhend

Paigaldage DPU01N-12 trükkplaadile, kasutades SIP-läbiva ava kontakte, ning jootke iga kontakt, et tagada usaldusväärne elektri- ja mehaaniline ühendus. Rakendage sisendallikas, mis jääb määratud vahemikku 21,6–26,4 V alalisvoolu, sisendkontaktidele, jälgides õiget polaarsust. Kasutage ±12 V väljundeid järgneva skeemi toitmiseks, mille voolutarve ei ületa 0,042 A siini kohta. Varustage trükkplaat sobiva sisendfiltri ja lahtisidestusega vastavalt oma disainile, et minimeerida müra ja tagada stabiilsus.

Soovitused

Usaldusväärseks tööks veenduge, et iga väljundi kogukoormus ei ületa nimiväärtust 0,042 A, hoidke ümbritsev temperatuur mooduli töövahemikus, nagu on täpsustatud MEAN WELL andmelehtedel, ning lisage lokaalsed lahtisidestuskondensaatorid ja piisav trükkplaadi roomavus/vahekaugus vastavalt oma rakenduse ohutusnõuetele.
