Toiteadapter MEAN WELL DPBW03F-12 3 W 12 V 0,125 A RoHS

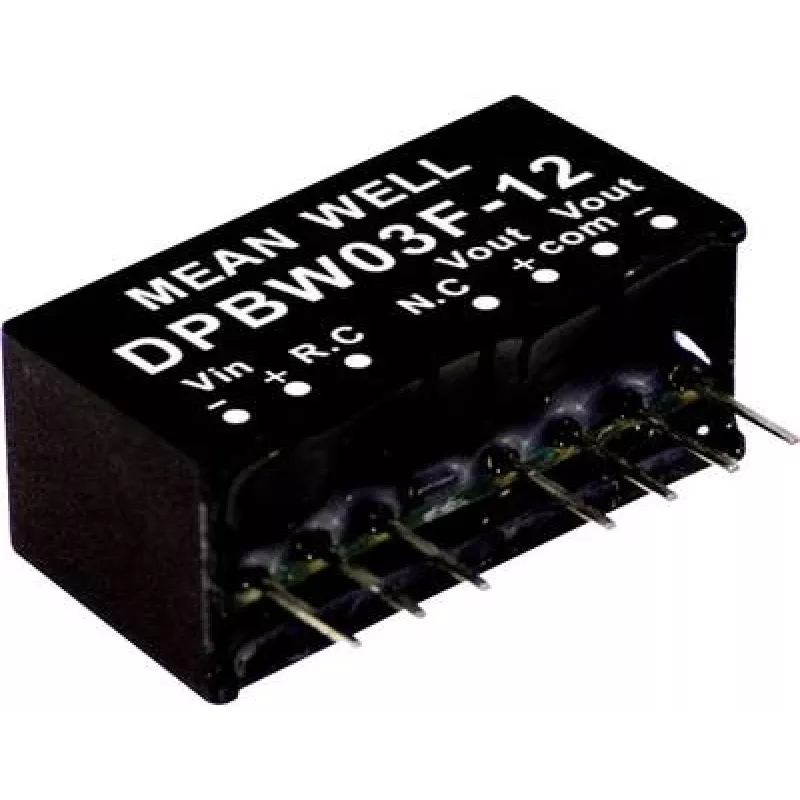

MEAN WELL DPBW03F-12 on kompaktne alalisvoolumuundur SIP-läbivtorgatavas korpuses trükkplaadile paigaldamiseks. Selle sisendpinge vahemik on 9–36 VDC ja see annab topeltväljundi ±12 VDC, kumbki kuni 0,125 A. Moodul annab koguvõimsuseks 3 W ning vastab RoHS-i nõuetele, mistõttu sobib see ruumipiirangutega elektroonikadisainidele, mis vajavad isoleeritud bipolaarseid toiteahelaid.

Eelised

DPBW03F-12-l on väike jalajälg ja läbivtorgatav SIP-vormitegur, mis võimaldab lihtsat PCB-kooste. Selle lai sisendpinge vahemik (9–36 VDC) talub erinevaid allikapingeid, samas kui topeltväljundid ±12 V varustavad bipolaarseid ahelaid ilma lisamuunduriteta. RoHS-i vastavus tagab vähendatud ohtlikud ained tootmises.

Sobib

• Trükkplaadile paigaldatavatele signaalitöötlus- ja analoogskeemidele, mis vajavad ±12 V toiteid
• Sardsüsteemidele ja tööstuslikele juhtplokkidele toitepingega 9–36 V
• Side- ja mõõtemoodulitele, mis vajavad isoleeritud bipolaarseid väljundeid

Peamised tehnilised andmed

• Tootja: MEAN WELL
• Mudel / MPN: DPBW03F-12
• Sisendpinge: 9–36 VDC
• Väljund: topelt ±12 VDC
• Väljundvool: 0,125 A haru kohta
• Kogu väljundvõimsus: 3 W
• Korpus: SIP läbivtorgatav (trükkplaadile paigaldatav)
• Standardid: RoHS-i nõuetele vastav
• EAN: 4021087046336

Kasutamine

Paigaldage DPBW03F-12 PCB-le määratud SIP-läbivtorgatavasse jalajälge ja jootke see, järgides standardseid ümbervoolu- või lainejootmise juhiseid läbivtorgatavate komponentide jaoks. Ühendage sisend alalisvooluallikaga vahemikus 9–36 VDC ja viige ±12 V väljundid sihtahelatesse. Jälgige õiget polaarsust ja isolatsioonivahesid muunduri paigaldamisel koostudesse, mis nõuavad sisend- ja väljundmassi eraldamist.

Soovitused

Usaldusväärseks tööks tagage piisav trükkplaadi küljendus: tagage soojusleevendus ja piisav vaskpind soojuse hajutamiseks, säilitage soovitatud sisendi ja väljundi lahksidestus ning järgige MEAN WELL-i rakendusmärkmeid isolatsiooni ja maanduse kohta. Vältige seadme pidevat töötamist maksimaalsete nimiväärtuste piiril ning jätke sisendpingesse ja -voolu varu, et pikendada kasutusiga.
