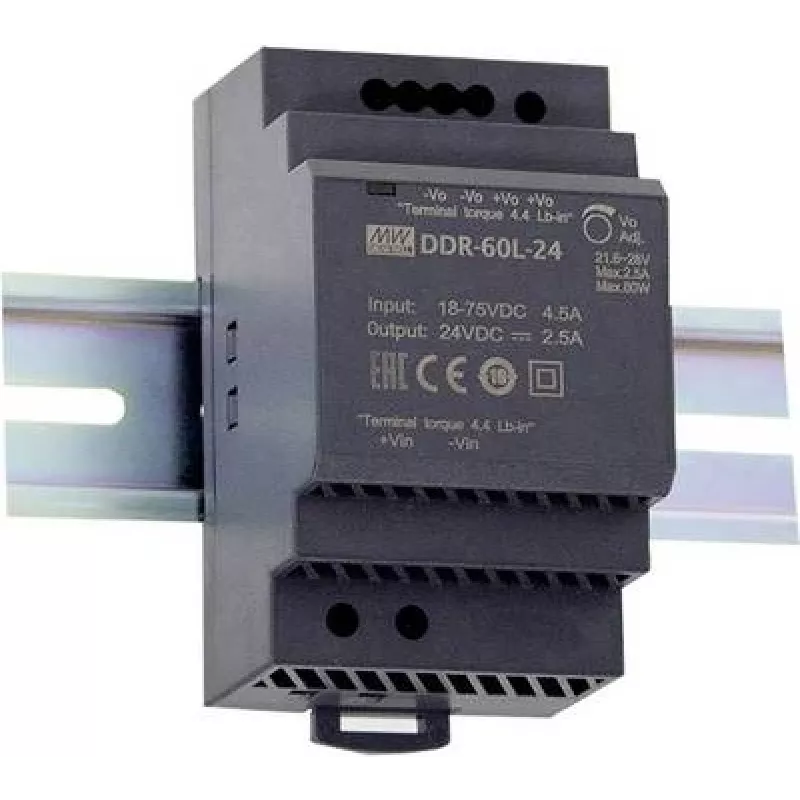

Toiteadapter MEAN WELL DDR-60L-24

MEAN WELL DDR-60L-24 on üliõhuke tööstuslik alalisvoolu DC-DC DIN-liistule paigaldatav muundur, mis aktsepteerib laia sisendvahemikku 18–75 VDC ja annab ühe fikseeritud väljundi 24 VDC kuni 2,5 A (60 W). Kompaktsete mõõtmetega 52,5 mm (L) × 54,5 mm (S) × 90 mm (K) ja RoHS-vastavusega on see moodul mõeldud ruumikitsikusega juhtimiskappidesse ja tööstuslikku toitejaotusse, kus on vaja usaldusväärset 24 V toidet.

Eelised

Muundur pakub laia sisendpinge akent kasutamiseks erinevate aku- ja vahesiinisüsteemidega, kompaktset DIN-liistule kinnitatavat vormitegurit, mis säästab paneeliruumi, ning reguleeritud 24 V väljundit, mis sobib tööstuslikele kontrolleritele ja anduritele. RoHS-vastavus tagab vastavuse keskkonnadirektiividele, samas kui 60 W võimsusreiting toetab levinud automaatikakoormusi.

Sobib

• Tööstuslikud juhtimiskapid ja automaatikaraamid
• Akutoitega süsteemid ja sõidukite elektroonika 18–75 V sisenditega
• PLCde, andurite, releede ja välikuseadmete toiteks, mis vajavad 24 V

Peamised tehnilised andmed

• Mudel: MEAN WELL DDR-60L-24
• Sisendpinge: 18–75 VDC
• Väljund: 24 VDC, 2,5 A (60 W)
• Mõõtmed: 52,5 × 54,5 × 90 mm (L × S × K)
• Kinnitus: DIN-liist
• Vastavus: RoHS

Kasutamine

Paigaldage DDR-60L-24 juhtimiskapi sees olevale standardsele DIN-liistule ja ühendage sisendklemmid 18–75 VDC allikaga, järgides õiget polaarsust. Ühendage 24 V väljund koormusega, tagades, et kogukoormus ei ületa 2,5 A. Paigaldage asjakohane eelnev kaitse (sulavkaitse või kaitselüliti) ning järgige juhtmestiku parimaid tavasid, et saavutada kindlad ühendused ja õige juhtmete ristlõige.

Soovitused

Kasutage muundurit kindlaksmääratud sisendvahemiku ja ümbritseva temperatuuri piirides. Vältige 60 W nimivõimsuse ületamist; jätke ruumi ventilatsiooniks ja järgige tootja juhiseid maandamise ja kaitsemeetmete kohta, et tagada usaldusväärne pikaajaline töö.
