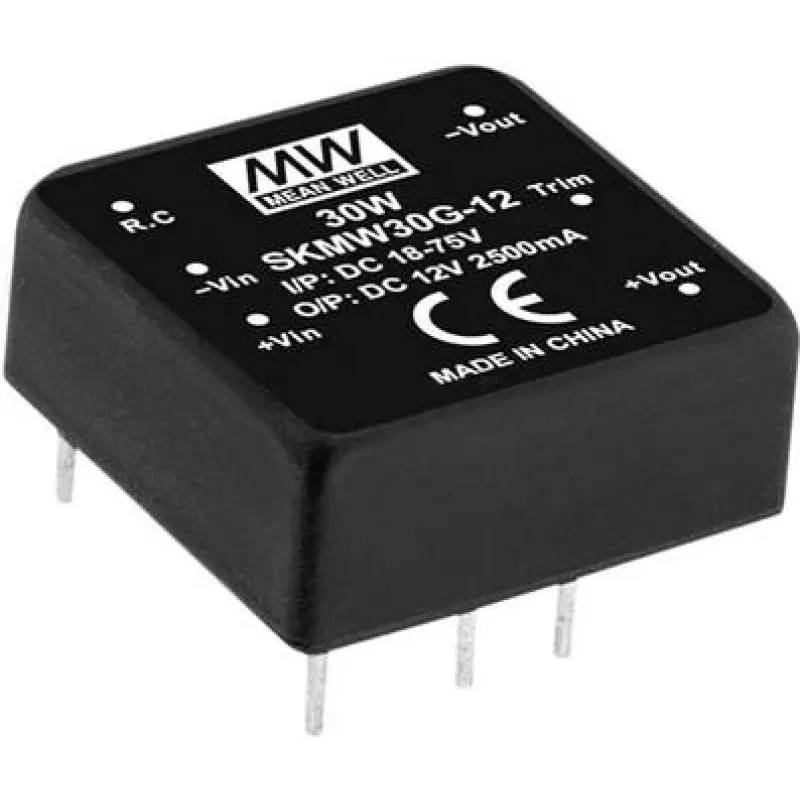

Toiteadapter/inverter MEAN WELL SKMW30G-03, 30 W, sisend 18–75 V, RoHS

MEAN WELL SKMW30G-03 on kompaktne alalisvoolumuundur, mis on loodud pakkuma reguleeritud 3,3 V väljundit kuni 7,5 A ulatuses laia sisendvahemikuga 18–75 V alalisvool. Moodul tarnitakse 1" x 1" DIP läbiva avaga pakendis, mis on mõeldud PCB-le paigaldamiseks, ja integreerib kaugjuhtimisega ON/OFF juhtimise süsteemitasandi toitehalduseks. 30 W võimsus, RoHS-vastavus ja 18 g kerge konstruktsioon muudavad selle muunduri sobivaks piiratud ruumiga tööstus- ja sõidukielektroonikale, mis nõuavad usaldusväärset vähese energiaga muundamist.

Eelised

Muundur pakub stabiilset 3,3 V üksikväljundit piisava vooluga paljudele manussüsteemidele, aktsepteerides samal ajal laia sisendpinget, vähendades vajadust täiendava eelreguleerimise järele. Selle ülikompaktne 1" x 1" jalajälg ja läbiva avaga DIP vormitegur lihtsustavad PCB paigutust ja mehaanilist kinnitamist tootmises ja OEM-koostudes. Kaugjuhtimisega ON/OFF funktsioon hõlbustab integreerimist süsteemidesse, mis vajavad välist toitejärjestust või ooterežiimi juhtimist. RoHS-vastavus ja väike kaal muudavad selle sobivaks masstoodanguks ja keskkonnanõuetele vastavatele toodetele.

Sobib

• Manuskontrolleritele ja mikroprotsessoriplaatidele, mis vajavad 3,3 V toidet
• Sõiduki- ja transpordielektroonikale, mis töötab laia alalisvoolu aku pingega
• Tööstuslikele juhtmoodulitele piiratud ruumiga PCB konstruktsioonidega
• OEM-seadmetele ja masstoodangu koostudele, kus on vaja kompaktseid PCB-le paigaldatavaid muundureid

Peamised tehnilised andmed

• Funktsioon: alalisvoolumuundur (pinget alandav tüüp)
• Sisendpinge vahemik: 18–75 V alalisvool
• Väljundpinge: 3,3 V alalisvool
• Maksimaalne väljundvool: 7,5 A
• Väljundvõimsus: 30 W
• Paigaldus: läbiva avaga DIP PCB-le paigaldamiseks
• Pakendi mõõtmed: ligikaudu 1" x 1" jalajälg
• Juhtimine: kaugjuhtimisega ON/OFF
• Vastavus: RoHS
• Kaal: ~18 g

Kasutamine

Paigaldage moodul siht-PCB-le läbiva avaga kontaktide abil, tagades õige polaarsuse ja kindlad jooteliited. Ühendage sobiv sisendpinge vahemikus 18–75 V alalisvool ja kontrollige sisendpolaarsust enne pingestamist. Kasutage kaugjuhtimisega ON/OFF kontakti vastavalt tootja loogikataseme spetsifikatsioonidele, et juhtida muunduri väljundit; kui kaugjuhtimine pole vajalik, järgige andmelehel määratud soovitatud vaikeseisundit. Vajadusel tagage piisav PCB vaseala ja termilised läbiviigud, et soodustada soojuse hajumist pideva suure koormuse tingimustes. Lisage sisend- ja väljundfiltreerimine või suure mahtuvusega kondensaatorid vastavalt süsteeminõuetele, et minimeerida müra ja tagada stabiilne töö.

Soovitused

Pikaajalise usaldusväärse töö tagamiseks kasutage muundurit selle nimisisend- ja -väljundvõimsuse piirides, arvestage vähendamisega kõrgendatud välistemperatuuridel ning järgige PCB paigutusjuhiseid maandamise ja soojusjuhtimise osas nagu toodud tehnilises dokumentatsioonis.
