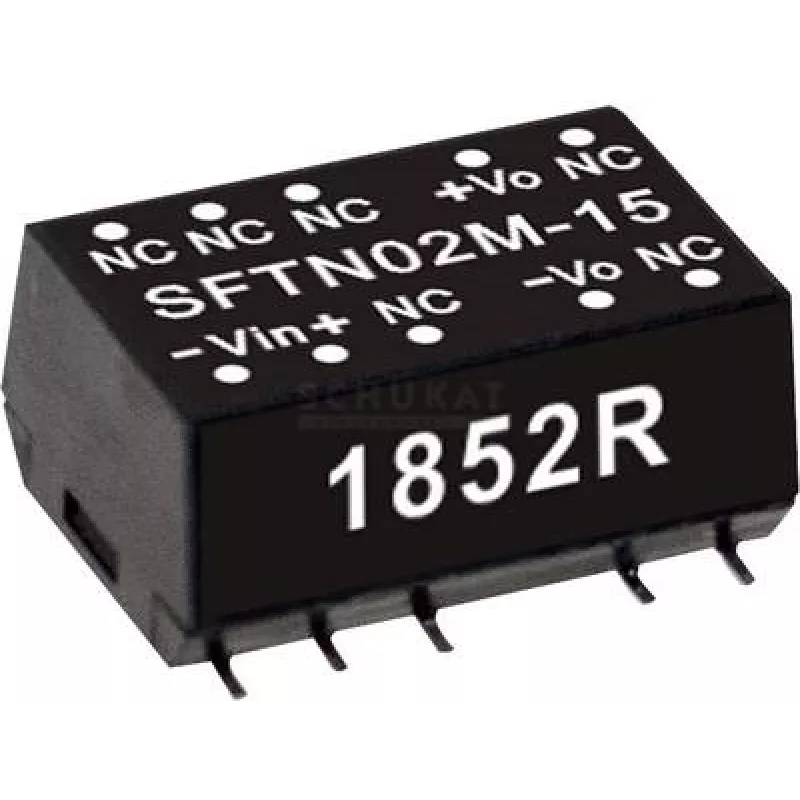

Toiteadapter/inverter mean well SFTN02M-15 — 2 W, sisend 10,8–13,2 V, väljund 15 V, RoHS, sügavus 15,2 mm

MEAN WELL SFTN02M-15 on kompaktne alalisvoolumuundur, mis on mõeldud PCB-le paigaldamiseks. See aktsepteerib nominaalset sisendvahemikku 10,8–13,2 V alalisvoolu ja annab reguleeritud ühe väljundi 15 V alalisvoolu kuni 0,133 A (2 W). Moodul on SMD-pakendis, madala sügavusega 15,2 mm ja vastab RoHS nõuetele, muutes selle sobivaks piiratud ruumiga elektroonika- ja manussüsteemidele.

Eelised

SFTN02M-15 pakub väikest jalajälge ja madalat profiili tänu oma SMD-pakendile ja 15,2 mm sügavusele, võimaldades integreerimist kompaktsetesse koostudesse. See annab reguleeritud 15 V väljundi 10,8–13,2 V sisendist, toetab lühisekaitset ligikaudu 0,5-sekundilise reageerimisajaga ja vastab RoHS nõuetele. Selle 2 W võimsus sobib väikese võimsusega tööstuslikele juhtimisahelatele ja väikestele elektroonikasüsteemidele.

Sobib

• Mansüsteemid ja üheplaadiarvutid, mis vajavad 15 V siini
• Väikesed elektroonikaseadmed ja andurimoodulid
• Tööstuslikud juhtimisahelad ja väikese võimsusega automaatikamoodulid

Peamised spetsifikatsioonid

• Bränd: mean well
• Mudel (MPN): SFTN02M-15
• Sisendpinge: 10,8–13,2 V alalisvool
• Väljundpinge: 15 V alalisvool
• Väljundvool: 0,133 A (maksimaalne)
• Väljundvõimsus: 2 W
• Kaitse: lühisekaitse (~0,5 sekundit)
• Pakend: SMD, PCB-paigaldus
• Sügavus: 15,2 mm
• Vastavus: RoHS
• Kogus pakendis: 3840 tk
• EAN: 4021087052023

Kasutamine

Paigaldage SFTN02M-15 PCB-le vastavalt tootja SMD-jalajälje ja jootmisjuhistele. Ühendage sisend stabiilse 10,8–13,2 V alalisvooluallikaga õige polaarsusega. Suunake 15 V väljund sihtahelatesse, tagades, et koormus ei ületa 0,133 A. Järgige korralikke PCB-paigutuse tavasid soojuse hajutamiseks ja dekodeerimiseks. Lühise korral rakendab moodul lühisekaitse mehhanismi, mis reageerib tavaliselt 0,5 sekundi jooksul; kõrvaldage rike ja kontrollige koormust enne toite uuesti rakendamist.

Soovitused

Kasutage SFTN02M-15 rakendustes, kus ruumi on vähe ja võimsusvajadus ei ületa 2 W. Tagage piisav plaaditaseme jahutus ja järgige MEAN WELLi jalajälje ja jootmissoovitusi. Enne ühendamist kontrollige sisendpinge vahemikku ja polaarsust ning vältige pidevat töötamist maksimaalse nimivooluga, et pikendada kasutusiga.
