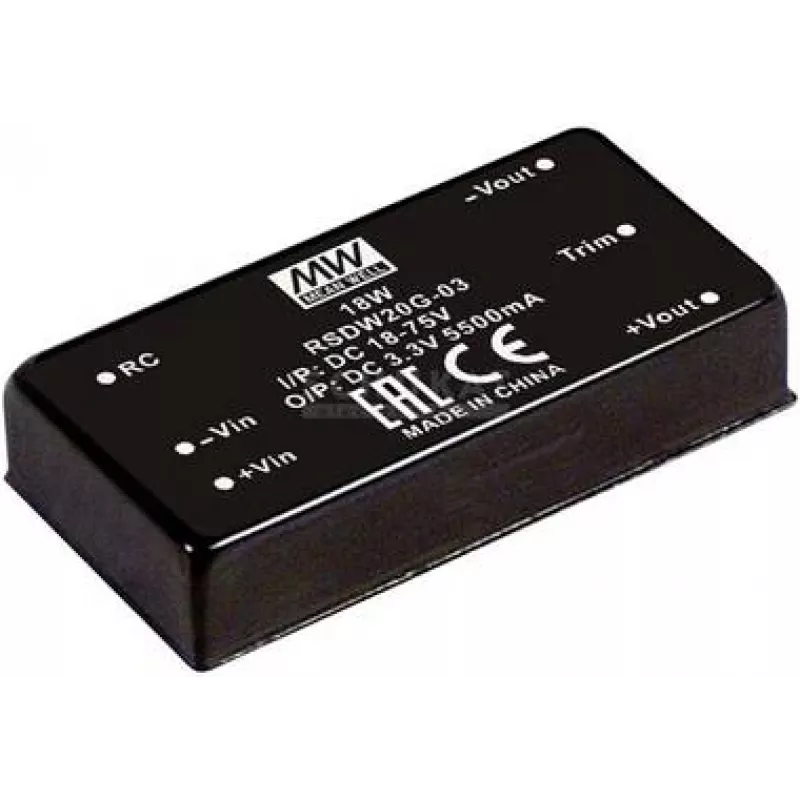

Toiteadapter/inverter Mean Well RSDW20G-03 — 20 W, Sisend 18–75 V, Väljund 3 V, RoHS

Mean Well RSDW20G-03 on kompaktne alalisvoolu raudtee ühe väljundiga muundur, mis on mõeldud manustatud ja tööstuslikeks rakendusteks. See aktsepteerib laia sisendvahemikku 18–75 VDC ja pakub reguleeritud 3,3 VDC väljundit kuni 5,5 A. Moodulil on 1,5 kVDC sisend-väljund isolatsioon, DIP läviava korpus, mis sobib PCB-le paigaldamiseks, ja kaugjuhtimise SISSE/VÄLJA funktsioon. Seade on RoHS-iga vastavuses ja mõeldud projektidele, mis vajavad väikest ja kerget 20 W alalisvoolu toitemuundurit.

Eelised

Muundur tagab stabiilse 3,3 V väljundi kuni 5,5 A vooluga kompaktses 50,8 mm sügavuses ja 35 g kaaluvas paketis, võimaldades ruumi- ja kaalupiiranguga disaine. Lai 18–75 VDC sisendvahemik võimaldab ühildumist erinevate alalisvoolu toiteallikatega, mida kasutatakse raudtee- ja tööstuskeskkondades. 1,5 kVDC isolatsioon parandab ohutust sisend- ja väljundahelate vahel ning DIP läviava vormitegur lihtsustab PCB-le paigaldamist ja mehaanilist kinnitust. Kaug-SISSE/VÄLJA lisab juhtimise paindlikkust süsteemi integreerimiseks.

Sobib (ülesanded / kasutusjuhud)

• Manustatud raudtee-elektroonika ja pardatoiteallikad
• Tööstuslikud juhtimissüsteemid ja automaatikamoodulid
• Akutoitel süsteemid ja laia pingega alalisvoolusiinid
• PCB-le paigaldatud toiteahelad kompaktsetes koostudes

Peamised spetsifikatsioonid

• Bränd: Mean Well (RSDW20G-03)
• Väljund: 3,3 VDC, kuni 5,5 A (20 W)
• Sisendpinge vahemik: 18–75 VDC
• Isolatsioon: 1,5 kVDC sisend-väljund
• Korpus: DIP läviava
• Sügavus: 50,8 mm; Kaal: 35 g
• Juhtimine: Kaug-SISSE/VÄLJA
• Vastavus: RoHS

Kuidas kasutada

Paigaldage DIP läviava moodul kindlalt PCB-le, järgides tootja kontaktide asetust ja soovitatud jalajälge. Rakendage alalisvoolu sisendpinget vahemikus 18–75 VDC sisendklemmidele ja ühendage koormus 3,3 V väljundiga. Kasutage kaug-SISSE/VÄLJA kontakti väljundi lubamiseks või keelamiseks vastavalt toote loogikataseme spetsifikatsioonile. Tagage korralik soojusjuhtimine ja vaba ruum mooduli ümber, et säilitada usaldusväärne töö nimikoormusel.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage muundurit määratud sisendvahemikus ja vältige pikaajalist töötamist maksimaalsel koormusel ilma sobiva jahutuseta. Kontrollige isolatsiooninõudeid oma süsteemis ja järgige Mean Welli PCB paigutusjuhiseid, et minimeerida müra ja tagada stabiilne väljund erinevates sisendtingimustes.
