Toiteadapter/inverter MEAN WELL RSDW10H-05 — 10 W, sisend 43–160 V, väljund 5 V, RoHS

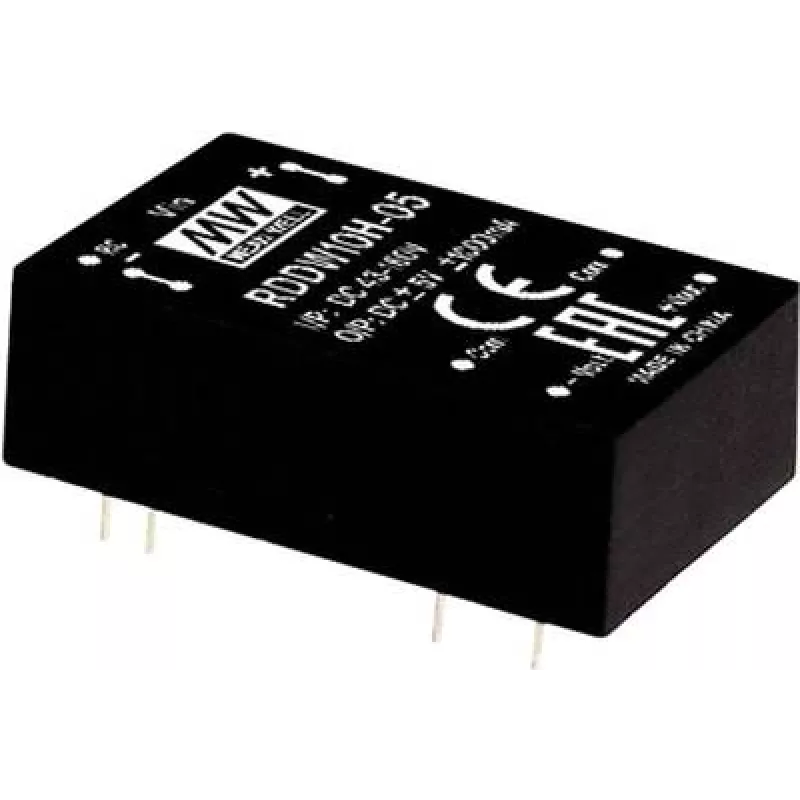

MEAN WELL RSDW10H-05 on kompaktne alalisvoolu raudtee-ühe väljundiga muundur, mis muundab laia sisendvahemiku 43–160 VDC reguleeritud 5 VDC väljundiks kuni 2 A juures. Moodul tagab 1,5 kVDC sisendi ja väljundi isolatsiooni, on DIP-läbiviigupakendis ja sisaldab kaugjuhtimisega SISSE/VÄLJA funktsiooni. See vastab RoHS-nõuetele ning on mõeldud manussüsteemidele ja tööstuselektroonikale, kus on vaja stabiilset madalpingetoiteallikat.

Eelised

RSDW10H-05 pakub laia sisendpingevahemikku, mis sobib raudtee- ja tööstuslikele akusüsteemidele, kompaktset DIP-läbiviigupakendit lihtsaks PCB-le integreerimiseks ning 1,5 kVDC isolatsiooni parema ohutuse tagamiseks sisendi ja väljundi vahel. Selle sisseehitatud kaug-SISSE/VÄLJA-juhtimine võimaldab süsteemitasemel toitehaldust ning reguleeritud 5 V väljund annab kuni 2 A väikesevõimsuselistele seadmetele.

Sobib järgmistele

• Manusjuhtplaadid ja üheplaadiarvutid, mis vajavad 5 V toidet
• Tööstuselektroonika ja automaatikamoodulid, mida toidetakse 43–160 V allikatest
• Raudtee pardaseadmed ja sõidukisüsteemid
• Väikesevõimsuselised andurid, sidemoodulid ja välisseadmed

Peamised spetsifikatsioonid

• Tootja: MEAN WELL
• Mudel / MPN: RSDW10H-05
• Sisendpinge: 43–160 VDC
• Väljundpinge: 5 VDC
• Väljundvool / võimsus: kuni 2 A / 10 W
• Isolatsioon: 1,5 kVDC sisend-väljund
• Pakend: DIP-läbiviik
• Juhtimine: kaug-SISSE/VÄLJA
• Kaal: 16 g
• Vastavus: RoHS
• Pakend: hulgipakend (600 tk)

Kasutusjuhend

Paigaldage DIP-läbiviigumuundur PCB-le vastavalt tootja soovitatud viigule ja järgige õiget sisendpolaarsust. Ühendage 43–160 VDC toiteallikas sisendviikudega ja võtke reguleeritud 5 VDC väljundviikudelt. Kasutage kaug-SISSE/VÄLJA viiku vastavalt andmelehele, et lubada või keelata väljundit süsteemi toitehalduse osana. Tagage asjakohane sisendi ja väljundi sidestus ning järgige soojuslikke soovitusi; tagage PCB-disainis piisav pugemistee ja õhuvahemik, mis vastab 1,5 kVDC isolatsioonile.

Soovitused

Usaldusväärse töö tagamiseks kasutage moodulit määratud sisend- ja väljundvahemikes, järgige MEAN WELLi andmelehte viikühenduste ja paigutusjuhiste osas ning veenduge, et muundur on paigaldatud keskkonda, mis vastab toote temperatuuri- ja ventilatsiooninõuetele. Vajaduse korral lisage sisendile välised filtrid või liigpingekaitse, et kaitsta raudtee- ja tööstuslike toitesüsteemide siirdepingete eest.
