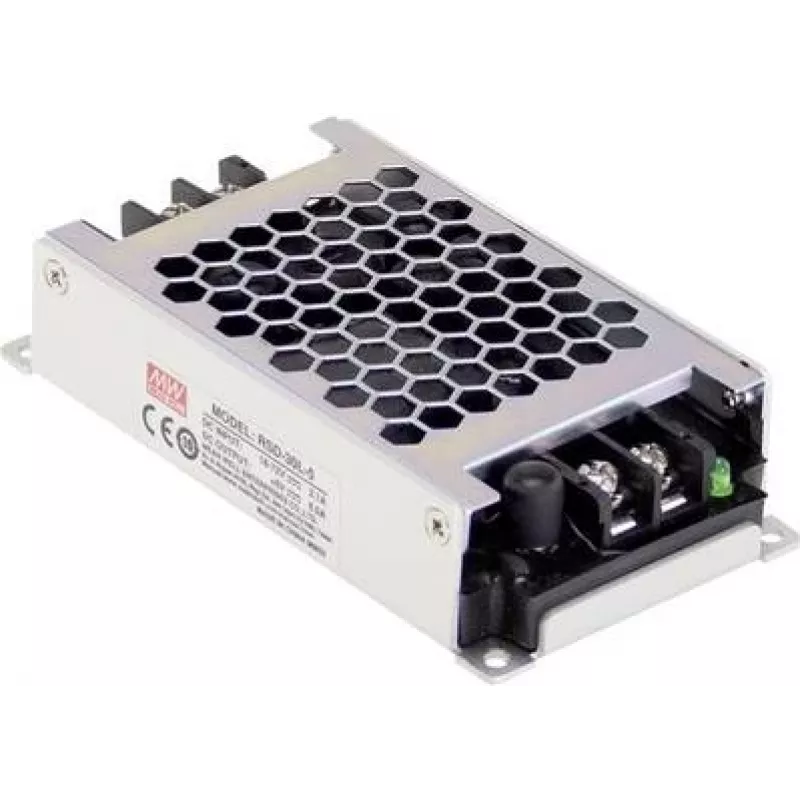

Toiteadapter/inverter Mean Well RSD-30L-5, 30 W, sisend 18–72 V, väljund 5 V, RoHS, 60×113×25 mm

Mean Well RSD-30L-5 on kompaktne alalisvoolumuundur, mis võtab vastu laia sisendpinge vahemikku 18 V kuni 72 V ja annab reguleeritud 5 V alalisvoolu väljundi kuni 6 A. Suletud metallkorpuses mõõtmetega 60 × 113 × 25 mm on see 30 W moodul mõeldud rakendustele, mis vajavad stabiilset madalpingeliini kõrgematest alalisvooluallikatest. Muundur vastab raudteestandardile EN50155, pakub 4000 V alalisvoolu isolatsiooni sisendi ja väljundi vahel ning on RoHS-iga kooskõlas, muutes selle sobivaks nõudlikesse pardasüsteemidesse ja transpordiklassi toitesüsteemidesse.

Eelised

Seade tagab stabiilse 5 V väljundi kuni 6 A koormuse korral, töötades laias 18–72 V sisendvahemikus, vähendades vajadust mitme toitevariandi järele. Tugev sisend-väljund isolatsioon (4000 V alalisvool) parandab ohutust ja vähendab häirete riski kõrgepingeliinide ja tundliku elektroonika vahel. Vastavus EN50155 ja RoHS nõuetele muudab seadme sobivaks raudtee- ja muudesse transpordikeskkondadesse, kus kehtivad regulatiivsed ja keskkonnanõuded. Suletud metallkorpus aitab kaasa soojuse hajumisele ja mehaanilisele kaitsele tööstuslikes tingimustes.

Sobib

• Manussüsteemid ja üheplaadiarvutid, mis vajavad töökindlat 5 V toidet
• Tööstuslikud juhtpaneelid ja automaatikaseadmed
• Mobiilsed ja sõidukite toitesüsteemid, sealhulgas raudtee- ja ühistranspordi elektroonika
• Aku- või päikeseenergial töötavad süsteemid muutuva alalisvoolu sisendpingega

Peamised spetsifikatsioonid

• Väljundvõimsus: 30 W
• Sisendpinge vahemik: 18–72 V alalisvool
• Väljundpinge: reguleeritud 5 V alalisvool
• Maksimaalne väljundvool: 6 A
• Isolatsioonipinge (sisend-väljund): 4000 V alalisvool
• Vastavus: raudteestandard EN50155
• RoHS vastavus
• Suletud metallkorpuse mõõtmed: 60 × 113 × 25 mm

Kasutamine

Ühendage muunduri sisend sobiva alalisvooluallikaga määratud 18–72 V vahemikus, jälgides õiget polaarsust ja kasutades eeldatava voolu jaoks sobivat juhtmestikku ja kaitsmeid. Paigaldage suletud seade tasasele, soojust juhtivale pinnale või šassiile, et soodustada soojuse hajumist, tagades piisava ventilatsiooni ja vahekauguse kuumatundlikest komponentidest. Ühendage 5 V väljund koormusega, kontrollides, et summaarne voolutarve ei ületaks 6 A. Järgige paigaldamisel standardseid ohutusprotseduure ja kontrollige väljundpinget koormuse all enne tundlike ahelate ühendamist.

Soovitused

Kasutage soovitatud sisendkaitset, näiteks aeglasi kaitsmeid või kaitselüliteid, mis on mõõdetud sisendvoolu järgi, ja lisage ülesvoolu transientide summutus, kui seade paigaldatakse elektriliselt mürarikastesse või autotööstuse keskkondadesse. Optimaalse pikaajalise töökindluse tagamiseks hoidke ümbritsev temperatuur tootja määratud vahemikus ja arvestage võimsuse vähenemisega kõrgematel temperatuuridel. Raudteerakendustes kasutamisel järgige EN50155 vastavuse säilitamiseks asjakohaseid paigaldusstandardeid.
