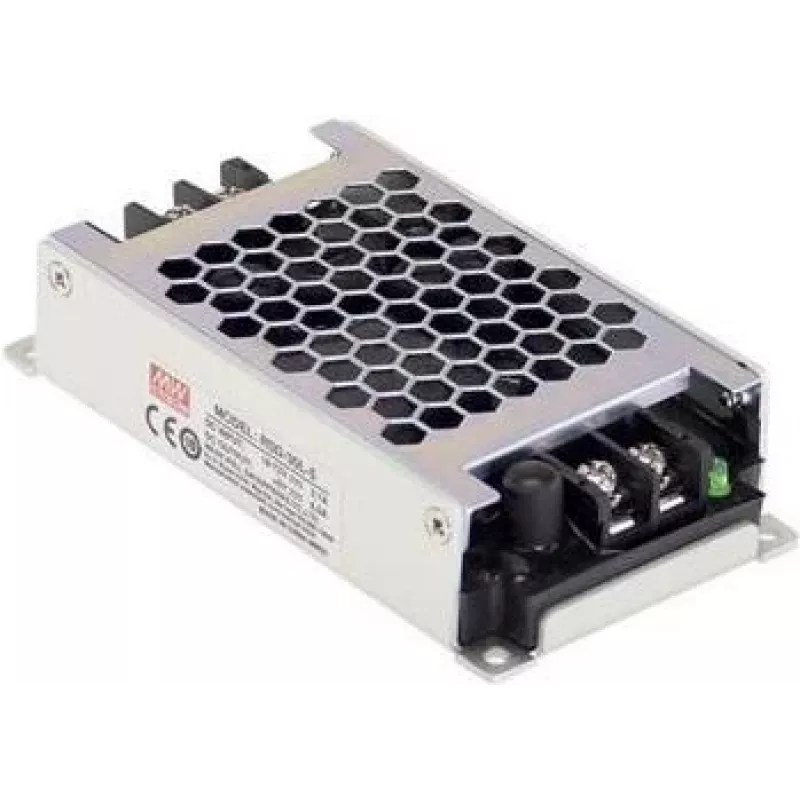

Toiteadapter/inverter Mean Well RSD-30H-3.3 — 30 W, sisend 40–160 V, väljund 3,3 V 6 A, RoHS, 60×113×25 mm

Mean Well RSD-30H-3.3 on kompaktne 30 W alalisvoolu suletud muundur, mis on loodud stabiilse 3,3 V väljundi saavutamiseks kuni 6 A juures laiast alalisvoolu sisendvahemikust 40–160 V. Seade vastab raudteestandardile EN50155 ja tagab 4000 V alalisvoolu sisend-väljund isolatsiooni, muutes selle sobilikuks tööstus- ja manuselektroonikale, mis nõuavad usaldusväärset madalpingelist toidet piiratud ruumides. RoHS-nõuetele vastavuse ja väikese jalajäljega (60 × 113 × 25 mm) see toiteadapter/inverter sobib DIN-liistule või manustatud paigaldusstsenaariumitesse, kus on oluline ruumi kokkuhoid ja elektriohutus.

Eelised

RSD-30H-3.3 pakub laiendatud sisendvahemikku, mis toetab erinevaid toitepingeid, säilitades samal ajal reguleeritud 3,3 V väljundi 6 A juures. Selle 4000 V alalisvoolu I/O isolatsioon suurendab ohutust ja mürakindlust sisend- ja väljundahelate vahel. Vastavus EN50155 ja RoHS standarditele näitab sobivust raudteerakendustele ja ohtlike ainete piirangute järgimist. Suletud konstruktsioon ja kompaktsed mõõtmed võimaldavad lihtsat paigaldamist tööstuslikesse kapidesse või DIN-liistudele, ilma et kaotataks võimsustihedust.

Sobilik

• Manussüsteemidele, mis vajavad stabiilset 3,3 V siini
• Raudtee- ja ühistranspordi elektroonikale, mis vastab EN50155 standardile
• Tööstusautomaatika seadmetele laiade alalisvoolu toitevahemikega
• Telekommunikatsiooni- ja võrguseadmetele, mis vajavad isoleeritud madalpingelist toidet

Peamised tehnilised andmed

• Väljundvõimsus: 30 W
• Sisendpinge vahemik: 40–160 V DC
• Väljundpinge: 3,3 V DC
• Väljundvool: kuni 6 A
• Isolatsioon: 4000 V DC sisend-väljund
• Standardid: raudtee EN50155 vastavus
• Vastavus: RoHS
• Pakendi mõõtmed: 60 × 113 × 25 mm

Kuidas kasutada

Paigaldage muundur vastavalt seadme tootja paigaldusjuhistele, tagades piisava ventilatsiooni ja kindla mehaanilise kinnituse DIN-liistule või paneelile. Ühendage alalisvoolu sisend ettenähtud vahemikus 40–160 V ja kontrollige polaarsust enne pingestamist. Juhtige väljundjuhtmestik 3,3 V koormusele, järgides voolupiiranguid ja õiget pistiku terminali usaldusväärse töö tagamiseks. Järgige kohalikke ohutusnõudeid ja eraldage toide enne juhtmestiku muutmist.

Soovitused

Töökindluse maksimeerimiseks hoidke ümbritsev temperatuur ja ventilatsioon muunduri töövahemikus, kasutage sisendpoolel sobivat kaitset ja vältige seadme liigset vibratsiooni või niiskust. Raudtee paigalduste puhul järgige EN50155 paigaldus- ja testimistavasid ning kontrollige perioodiliselt ühendusi ja kinnituste terviklikkust.
