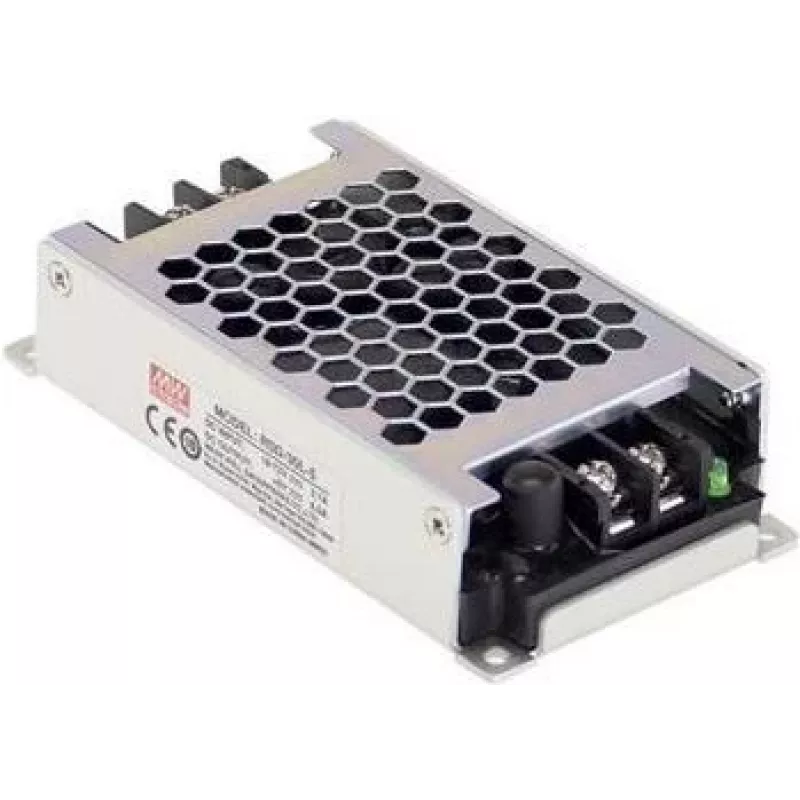

Toiteadapter/inverter Mean Well RSD-30H-12 — 30 W, 12 V väljund, 40–160 V sisend

Mean Well RSD-30H-12 on kompaktne suletud DC-DC muundur, mis annab 30 W reguleeritud võimsust fikseeritud 12 V alalisvoolu väljundiga. See on mõeldud kasutamiseks seal, kus sisendpinge varieerub laialt, võtab vastu 40–160 V alalisvoolu ja tagab stabiilse 12 V/2,5 A toiteallika. Seade vastab raudteestandardile EN50155, tagab kõrge isolatsiooni sisendi ja väljundi vahel ning sobib tööstus- ja mobiilrakendustesse, mis nõuavad väikest, töökindlat jõumoodulit usaldusväärse jõudlusega.

Eelised

Muundur tagab laia sisendvahemiku, mis võimaldab otseühendust muutuva alalisvooluallikatega nagu akupinged või vahe-alalisvooluliinid. 30 W väljundvõimsusega ja 12 V reguleerimisega toetab see tavalisi juhtimis- ja mõõtekoormusi ilma välise trimmimiseta. Kõrge isolatsioonipinge sisendi ja väljundi vahel ning vastavus EN50155-le tagavad ohutu töö nõudlikes keskkondades. Kompaktne suletud korpus mõõtmetega 60 × 113 × 25 mm lihtsustab paigaldamist piiratud ruumiga seadmetes.

Sobib

• Raudtee- ja veeremisüsteemide elektroonikasüsteemid, mis nõuavad EN50155 vastavust
• Telekommunikatsiooniseadmed ja kaugraadioseadmed
• Tööstuslikud juhtimissüsteemid ja PLC välisseadmed
• Akutoitega seadmed ja mobiilsete jõurakendused
• Mõõte- ja andurimoodulid, mis vajavad stabiilset 12 V liini

Peamised tehnilised andmed

• Väljundvõimsus: 30 W
• Väljundpinge: 12 V DC
• Maksimaalne väljundvool: 2,5 A
• Sisendpinge vahemik: 40–160 V DC
• Isolatsioon: 4000 V DC sisendi-väljundi isolatsioon
• Standardid: mõeldud vastama EN50155-le raudteerakenduste jaoks
• Korpus: kompaktne suletud korpus, mõõtmed 60 × 113 × 25 mm

Kasutusjuhend

Paigaldage muundur kohta, kus on piisav ventilatsioon ja kus ümbritsev temperatuur püsib seadme nimivahemikus. Ühendage alalisvoolu sisend sobiva 40–160 V allikaga, jälgides õiget polaarsust. Ühendage 12 V alalisvoolu väljund koormusega, tagades, et koguvoolutarve ei ületa 2,5 A. Kinnitage seade kindlalt ja järgige seadme projekteerija poolt antud maandamis- või paigaldusjuhiseid. Raudtee- või tööstuskeskkonnas kasutamisel kontrollige ühilduvust süsteemikaitsmetega, nagu kaitsmed ja liigpingesummutid.
