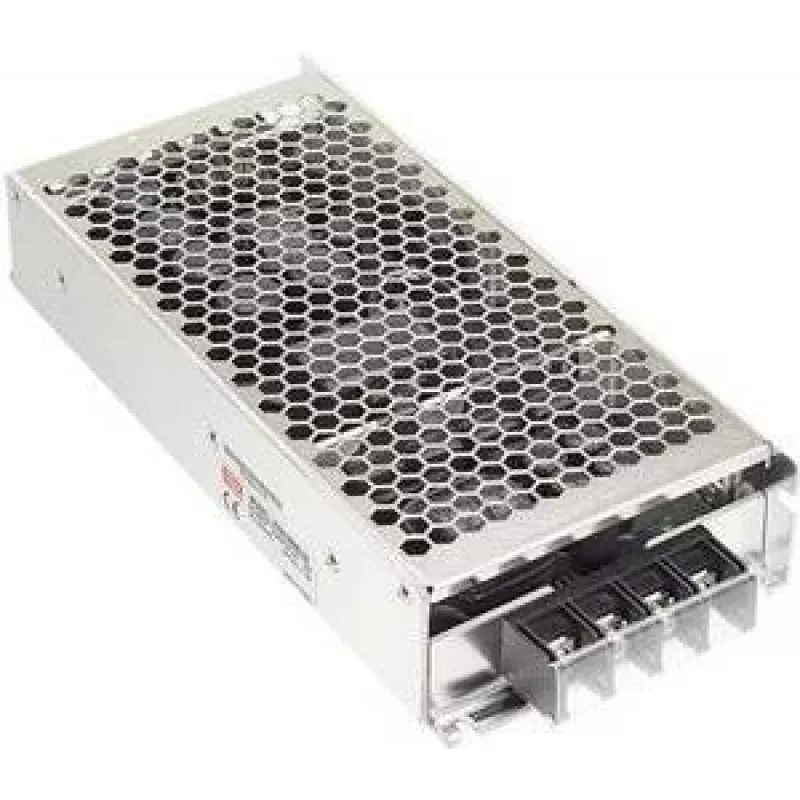

Toiteadapter/inverter mean well RSD-300E-12, 300 W, 12 V väljund, 25.2–46.8 V sisend

Mean Well RSD-300E-12 on 300 W DC-DC suletud muundur, mis annab reguleeritud 12 V alalisvoolu väljundi laiast alalisvoolu sisendvahemikust. Mõeldud tööstus- ja telekommunikatsioonikeskkondadesse, aktsepteerib see sisendpingeid vahemikus 25.2 kuni 46.8 V (tüüpiline töövahemik on märgitud kui 21.6–50.4 VDC), annab kuni 22.5 A voolu 12 V juures ja vastab raudteeseadmete nõuetele, sealhulgas EN50155. Seade on varustatud tugevdatud isolatsiooniga sisendi ja väljundi vahel kuni 4000 VDC ja kompaktse vormiteguriga (97 × 216 × 40 mm), mis sobib paigaldamiseks seadmeriiulitesse ja juhtkappidesse, kus on vaja stabiilset 12 V toidet.

Eelised

RSD-300E-12 pakub stabiilset reguleeritud 12 V väljundit kõrge efektiivsusega 300 W klassi DC-DC muunduri jaoks, laia sisendpinge aktsepteerimisega paindlikuks süsteemiintegratsiooniks ning sertifitseeritud vastavust raudteestandardile EN50155 usaldusväärseks tööks veeremis ja muudes nõudlikes paigaldistes. Tugevdatud 4000 VDC sisend-väljund isolatsioon suurendab ohutust ja kaitseb allavoolu elektroonikat. Selle kompaktne suletud korpus toetab lihtsat paigaldamist kitsastesse ruumidesse ja riiulipõhistesse süsteemidesse.

Sobib

• Tööstuslikele juhtimissüsteemidele, mis vajavad 12 V alalisvoolu toidet
• Telekommunikatsiooni- ja võrguseadmetele, mis töötavad kõrgema pingega alalisvoolusiinidelt
• Veeremile ja raudteeelektroonikale, mis vastavad EN50155 standardile
• Sardsüsteemidele ja kappidele, kus ruumi on vähe
• Varutoitesüsteemidele ja alalisvoolu jaotusriiulitele

Peamised spetsifikatsioonid

• Väljundpinge: reguleeritud 12 V DC
• Väljundvool: kuni 22.5 A (300 W klass)
• Sisendpinge vahemik: lai alalisvoolu sisend, nominaalselt 25.2–46.8 V (töö 21.6–50.4 VDC)
• Isolatsioon: sisend-väljund tugevdatud isolatsioon kuni 4000 VDC
• Standardid: vastab raudtee EN50155 nõuetele
• Kest: suletud muundur, sobib riiulisse või kappi paigaldamiseks
• Mõõtmed: 97 × 216 × 40 mm
• RoHS nõuetele vastav

Kasutamine

Paigaldage RSD-300E-12 sobivasse riiulisse või korpusesse, järgides tootja juhiseid ventilatsiooni ja kindla kinnituse kohta. Ühendage alalisvoolu sisend ühilduvast toiteallikast määratud sisendvahemikus, tagades õige polaarsuse ja piisava juhtmestiku eeldatava voolu jaoks. Ühendage 12 V alalisvoolu väljund koormusega, kontrollides, et kogukoormus ei ületa nimiväljundvoolu. Järgige isolatsiooninõudeid teiste süsteemidega integreerimisel ja järgige EN50155-ga seotud paigaldustavasid raudteerakendustes kasutamisel.

Soovitused

Tagage piisav jahutus ja vaba ruum seadme ümber, et säilitada tõhusus ja pikendada kasutusiga. Kasutage sobiva suurusega juhtmeid ja kaitsmeid nii sisend- kui väljundahelates. Raudtee- või transpordirakendustes kasutamisel järgige asjakohaseid EN50155 paigaldus- ja keskkonnajuhiseid ning tehke regulaarseid hoolduskontrolle, et kinnitada ühenduste turvalisus ja korrektne töö.
