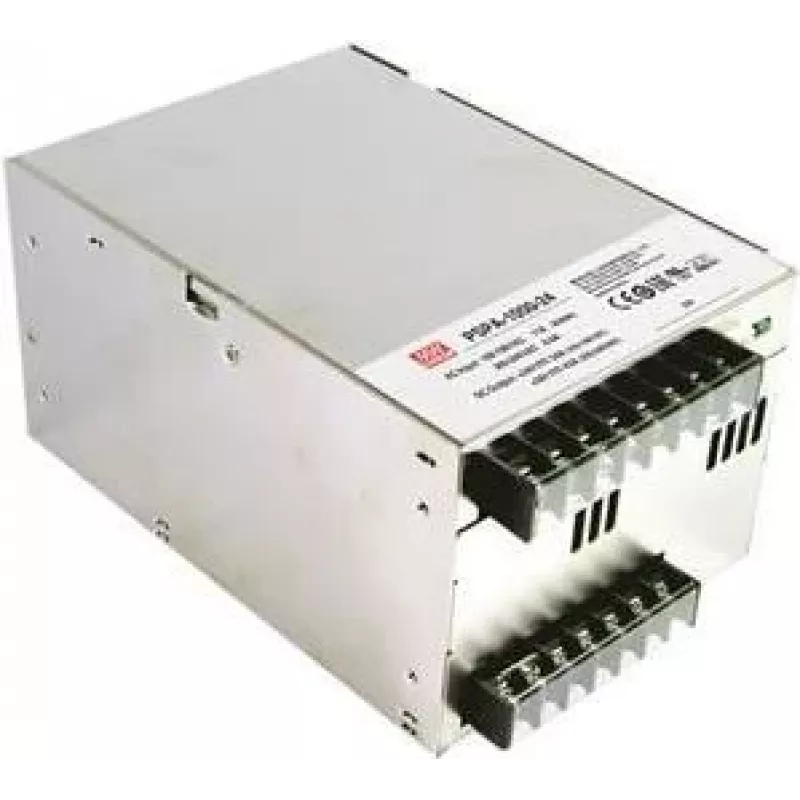

Toiteadapter/inverter MEAN WELL PSPA-1000-24, 1000 W, 24 V väljund, 90–264 V sisend

MEAN WELL PSPA-1000-24 on kompaktne 1000 W toiteadapter ja inverter, mis annab reguleeritud 24 V alalisvoolu väljundi laiast 90–264 V vahelduvvoolu sisendvahemikust. Seadme mõõtmed on 120 × 170 × 93 mm ja see on mõeldud suletud paigalduseks tööstus- ja äripaigaldistes, kus on vaja stabiilset 24 V toidet. Seade sisaldab võimsusteguri korrektsiooni ja toetab paralleeltööd võimsuse laiendamiseks, samuti kaugjuhtimisega sisse/välja ja alalisvoolu OK signaali süsteemi juhtimiseks ja jälgimiseks.

Eelised

PSPA-1000-24 pakub suurt võimsustihedust kompaktses korpuses, võimaldades paigaldamist piiratud ruumiga juhtkappidesse. Sisseehitatud võimsusteguri korrektsioon parandab vahelduvvoolu kasutamise efektiivsust, samas kui paralleelfunktsioon võimaldab mitut seadet kombineerida suuremate väljundvoolude või koondamise jaoks. Kaugjuhtimisega sisse/välja ja spetsiaalne alalisvoolu OK signaal lihtsustavad integreerimist järelevalvesüsteemidega. RoHS vastavus ja suletud disain vähendavad paigaldusriski tööstuskeskkondades.

Sobib

• Tööstuslikele juhtpaneelidele ja automaatikaseadmetele, mis vajavad 24 V alalisvoolu
• Ärilistele varutoitesüsteemidele ja UPS-iga seotud rakendustele
• Seadmete testimispinkidele ja arenduslaboritele
• Inverterrakendustele ja hajutatud toitesüsteemidele paralleeltööga

Peamised spetsifikatsioonid

• Väljundpinge: 24 V DC
• Nimiväljundvõimsus: 1000 W
• Maksimaalne väljundvool: 42 A
• Vahelduvvoolu sisendvahemik: 90–264 V
• Võimsusteguri korrektsioon: integreeritud
• Paralleeltöö: toetatud voolu jagamiseks ja koondamiseks
• Juhtimine ja jälgimine: kaugjuhtimisega sisse/välja ja alalisvoolu OK signaal
• Korpuse tüüp: suletud disain, sobib paigaldamiseks
• Mõõtmed: 120 × 170 × 93 mm
• Keskkonnaalane vastavus: RoHS

Kasutamine

Paigaldage PSPA-1000-24 sobivasse suletud kappi või stabiilsele pinnale, kus on piisav ventilatsioon. Ühendage vahelduvvoolu toide määratud 90–264 V vahemikus ja veenduge korralikus maanduses. Tehke alalisvoolu väljundühendused koormusele, kasutades maksimaalse 42 A voolu jaoks sobivat kaabli ristlõiget, ja kinnitage klemmid kontakttakistuse vältimiseks. Kasutage kaugjuhtimisega sisse/välja klemme juhtloogikaga integreerimiseks ja jälgige alalisvoolu OK signaali süsteemi oleku kontrollimiseks. Seadmete paralleelselt ühendamisel järgige tootja juhiseid voolu jagamise ja tasakaalustamise osas, et tagada tasakaalustatud töö.

Soovitused

Usaldusväärse töö tagamiseks tagage piisav ventilatsioonivaru ja vältige paigaldamist soojusallikate lähedusse. Kasutage sobiva nimiväärtusega kaitsmeid või kaitselüliteid nii vahelduv- kui alalisvoolu poolel ning valige sobiva temperatuuri- ja voolutaluvusega kaablid. Paralleelkonfiguratsioonide korral sobitage sama mudeli ja spetsifikatsiooniga seadmeid ning tehke enne süsteemide pidevat kasutamist kasutuselevõtukontrollid voolu jagamise ja alalisvoolu OK signaali osas.
