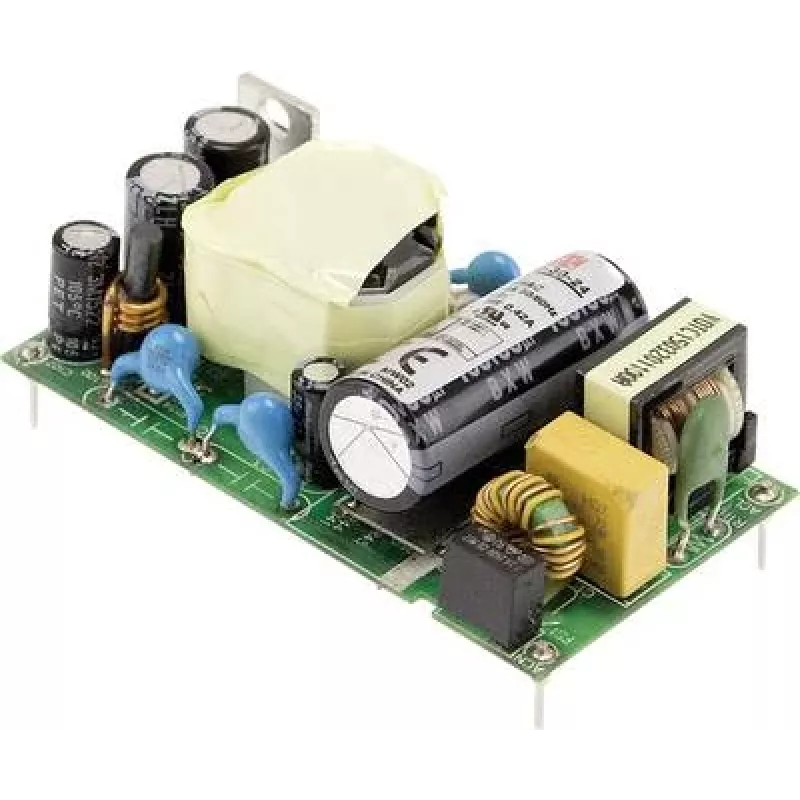

Toiteadapter/inverter Mean Well MFM-30-24, 30 W, 24 V väljund, 80–264 V sisend, RoHS, 35×65,5×23 mm

Mean Well MFM-30-24 on kompaktne vahelduvvoolu-alalisvoolu toiteadapter, mis tagab fikseeritud 24 V alalisvoolu väljundi kuni 1,3 A voolutugevusel laia universaalse sisendpinge vahemikus 80–264 V vahelduvvool. Moodul on mõeldud madalprofiililiste, trükkplaadile monteeritavate rakenduste jaoks ja selle mõõtmed on 35 × 65,5 × 23 mm. See on valmistatud vastavalt RoHS-i nõuetele ja sellel on meditsiinilise isolatsiooniga (2×MOPP). Ühe väljundiga avatud raamiga toiteplokk sobib paigaldisteks, kus on vaja usaldusväärset, väikese jalajäljega 24 V allikat.

Eelised

MFM-30-24 tagab stabiilse 24 V väljundi kuni 30 W võimsusega kompaktses korpuses, mis sobib trükkplaadile monteerimiseks. Universaalne vahelduvvoolu sisend võimaldab kasutada erinevates võrgupingetes ilma reguleerimiseta. Meditsiinilise isolatsiooni reitingud (2×MOPP) suurendavad ohutust meditsiiniliste või patsiendi läheduses kasutatavate seadmete puhul. RoHS-i vastavus tagab, et seade vastab tavalistele keskkonna- ja materjalipiirangutele kaubanduslikus ja tööstuslikus kasutuses.

Sobib

• Tööstuslike juhtmoodulite ja PLC välisahelate toiteks
• LED-draiverite ja väikeste valgustusmoodulite varustamiseks
• Süsteemidesse manustatud ja väikestesse automaatikaseadmetesse, mis vajavad fikseeritud 24 V toidet
• Meditsiini- ja tervishoiuseadmetele, millel on väikese võimsusega 24 V vajadus (sõltuvalt süsteemi sertifitseerimisest)

Peamised tehnilised andmed

• Väljundpinge: 24 V alalisvool
• Maksimaalne väljundvõimsus: 30 W
• Maksimaalne väljundvool: 1,3 A
• Sisendpinge vahemik: 80–264 V vahelduvvool (universaalne võrgupinge)
• Monteerimisviis: trükkplaadile monteeritav (avatud raam)
• Mõõtmed: 35 × 65,5 × 23 mm
• Kaitse ja ohutus: meditsiiniline isolatsioon, mis vastab 2×MOPP-le
• Vastavus: RoHS

Kasutamine

Paigaldage moodul trükkplaadile vastavalt tootja soovitatud jalajäljele ja jootmisjuhistele. Veenduge, et polaarsus on õige, kui ühendate 24 V väljundi koormusega, ja hoidke mooduli ümber piisavad roomamis- ja kliirensikaugused ohutuse tagamiseks, eriti meditsiinilistes rakendustes. Tagage võrgupoolel sobiv sisendliini filtreerimine ja sulavkaitse, nagu süsteemi disain nõuab. Veenduge, et kogukoormus ei ületaks 1,3 A ja et välistemperatuuri ning ventilatsiooni tingimused vastaksid mooduli tööpiirangutele.

Ieteikumi lietošanai

Kasutage sobivat soojusjuhtimist ja järgige trükkplaadile monteeritavate toiteallikate ohutusstandardeid; patsiendiga ühendatud süsteemides tagage enne kasutuselevõttu täielik süsteemi sertifitseerimine.
