Toiteadapter/inverter Mean Well MFM-05-24, 5 W, 24 V väljund, 80–264 V sisend

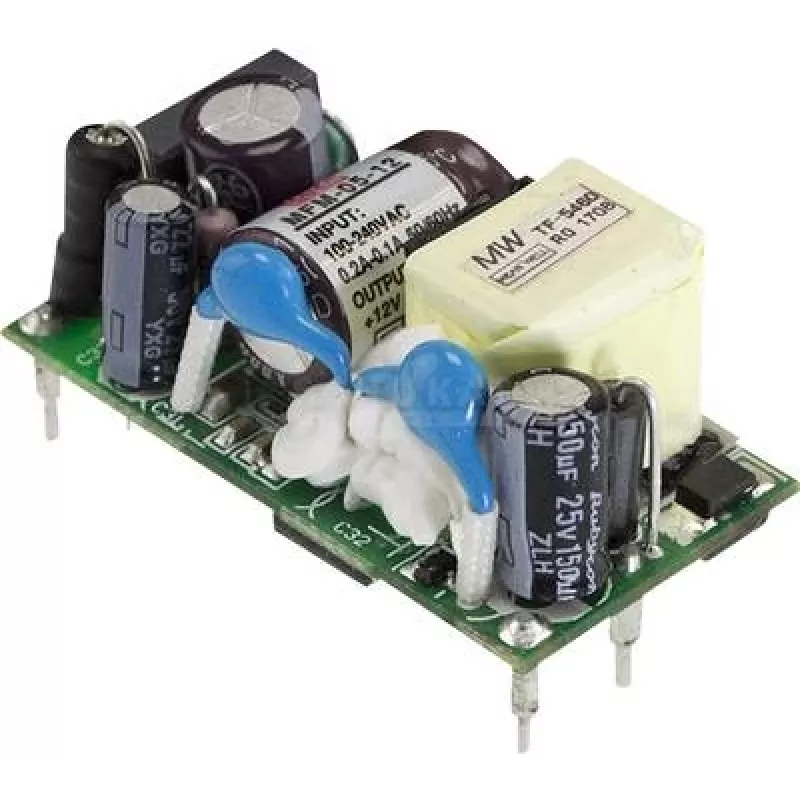

Mean Well MFM-05-24 on kompaktne vahelduvvoolu-alalisvoolu toiteadapter/inverter, mis annab reguleeritud 24 V alalisvoolu väljundi kuni 5 W koguväljundvõimsusega. Laia sisendpingevahemikuga 80–264 V vahelduvvoolu ja PCB-paigaldusega avatud raamiga disainiga on see seade mõeldud väikese võimsusega tööstus-, meditsiini- ja elektroonikarakendusteks, kus on vaja väikest jalajälge ja usaldusväärset ühe väljundiga toiteallikat. Moodulil on tugevdatud isolatsioon (2xMOPP), RoHS-vastavus ja kerge konstruktsioon, mis muudab selle sobivaks paneelile paigaldatavateks või sisseehitatud paigaldusteks.

Eelised

Seade pakub stabiilset 24 V väljundit kuni 0,23 A juures väikesest 42 mm sügavusega paketist, mis kaalub umbes 18 g, võimaldades ruumisäästlikku integreerimist kompaktsetesse süsteemidesse. Lai vahelduvvoolu sisendvahemik toetab ülemaailmseid võrgupingeid ilma lisamuunduriteta, samas kui PCB-paigaldusega avatud raami formaat lihtsustab paigaldamist kohandatud korpustesse või juhtpaneelidesse. Meditsiiniliste isolatsiooninõuete täitmiseks kahekordse MOPP-isolatsiooniga ehitatud seade toetab ohutumaid disainilahendusi reguleeritud keskkondades.

Sobib (ülesanneteks / kasutusjuhtudeks)

• Väikese võimsusega tööstuslikud juhtmoodulid ja anduriliidesed
• Sisseehitatud süsteemide toitesiinid PCB-del
• Meditsiiniseadmed, mis nõuavad tugevdatud isolatsiooni ja madalat võimsust
• Paneelile paigaldatavad instrumendid ja seireseadmed
• Tarbeelektroonika prototüübid ja katseseadmed

Peamised spetsifikatsioonid

• Väljundpinge: 24 V alalisvool reguleeritud
• Maksimaalne väljundvõimsus: 5 W (0,23 A maksimaalne väljundvool)
• Sisendpinge vahemik: 80–264 V vahelduvvool
• Paigaldustüüp: PCB-paigaldus, avatud raamiga moodul
• Isolatsioon: kahekordne MOPP (tugevdatud patsiendi-võrgu kaitse)
• Vastavus: RoHS
• Sügavus: 42 mm
• Kaal: umbes 18 g

Kasutamine

Paigaldage moodul sihttrükkplaadile, järgides tootja soovitatud jalajälge ja jootmisjuhiseid. Ühendage vahelduvvooluvõrk määratud sisendpatjadega ja võtke 24 V alalisvoolu väljund määratud väljundklemmidelt, jälgides polaarsust. Tagage PCB-l piisavad roome- ja kliirensid tugevdatud isolatsiooni jaoks ning pakkuge sobivat mehaanilist tuge või korpust, et kaitsta avatud raamiga seadet tolmu ja juhusliku kontakti eest. Kontrollige väljundpinget eeldatavatel koormustingimustel enne lõplikku kasutamist.

Soovitused

Usaldusväärseks pikaajaliseks tööks tagage mooduli ümber piisav ventilatsioon, vältige pidevat töötamist sisendi või väljundi nimiväärtuste ülemistel piiridel ning järgige rakendusdomeenile vastavaid ohutusstandardeid (eriti meditsiinipaigaldiste puhul). Patsiendiga ühendatud seadmetesse integreerimisel järgige isolatsiooni ja lekkevoolu testimisel kehtivaid regulatiivseid nõudeid.
