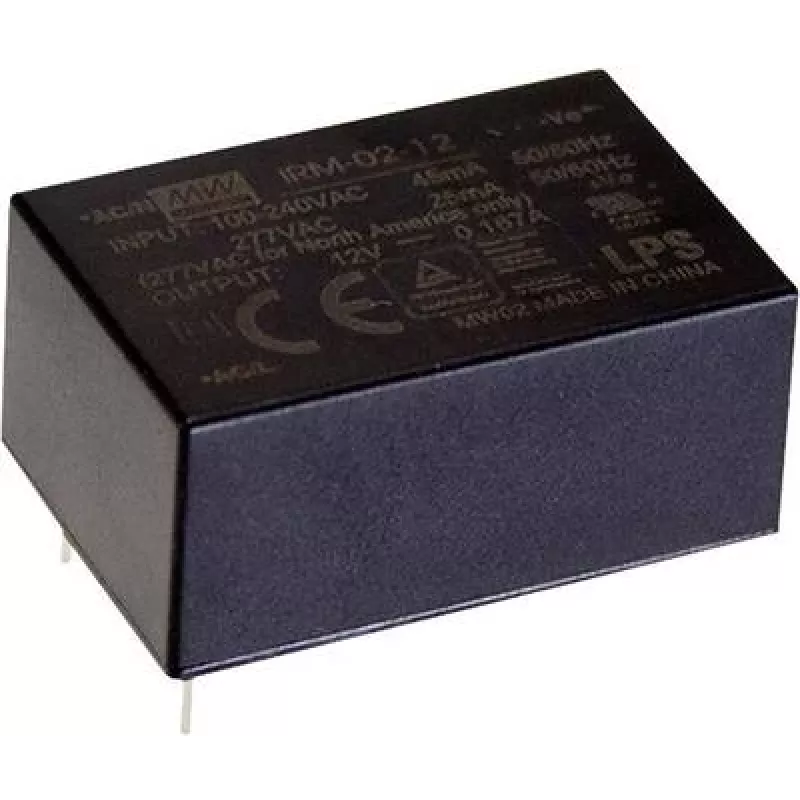

Toiteadapter/inverter MEAN WELL IRM-02-12S 2 W, Sisend 85–305 V, Väljund 12 V, RoHS

MEAN WELL IRM-02-12S on kompaktne kapseldatud vahelduv-alalisvoolu toitemoodul, mis annab fikseeritud 12 V alalisvoolu väljundi kuni 0,167 A laia sisendvahemikuga 85–305 V vahelduvvoolu. Nimiväljundvõimsusega 2 W ja SMD-sõbraliku pakendiga, mille sügavus on 33,7 mm ja kõrgus 15 mm, on see madala profiiliga adapter mõeldud väikestele elektroonikaseadmetele, sisseehitatud süsteemidele ja rakendustele, kus ruum ja kaal on piiratud. Seade on RoHS-iga kooskõlas ja ette nähtud usaldusväärseks väikese võimsusega muundamiseks suurte koguste või tihedalt pakitud koostude korral.

Eelised

Moodul ühendab laia vahelduvvoolu sisendvahemiku reguleeritud 12 V väljundiga, pakkudes stabiilset madalavoolu toidet erinevatel võrgupingetel. Selle kapseldatud konstruktsioon pakub põhikaitset tolmu ja mehaanilise pinge eest, toetades samal ajal pindmontaaži meetodeid. Väike jalajälg ja 19 g kaal muudavad paigaldamise kompaktsetesse korpustesse lihtsaks ning ühe väljundiga disain lihtsustab integreerimist süsteemidesse, mis vajavad spetsiaalset madalpinge toitesiini.

Sobib

• Sisseehitatud juhtpaneelidele ja mikrokontrolleri projektidele
• Madalvoolu anduritele ja mõõteelektroonikale
• Tööstuslikele indikaatoritele, releedele ja abiahelatele
• Ruumipiiranguga olmeelektroonikale ja asjade interneti seadmetele

Peamised spetsifikatsioonid

• Väljundpinge: 12 V alalisvool
• Maksimaalne väljundvool: 0,167 A
• Nimiväljundvõimsus: 2 W
• Sisendpinge vahemik: 85–305 V vahelduvvool
• Pakendi tüüp: kapseldatud, sobiv SMD koostamiseks
• Tüüpilised mõõtmed: 33,7 mm sügavus × 15 mm kõrgus (kompaktne vormitegur)
• Kaal: umbes 19 g
• Vastavus: RoHS

Kuidas kasutada

Asetage ja jootke moodul vastavalt host PCB maandusmustrile ja SMD komponentide jootmisjuhistele. Veenduge õiges orientatsioonis ja kindlates võrguühendustes soovitatud jootepadjade või klemmide kaudu. Kontrollige sisend- ja väljundpingeid multimeetriga enne tundlike koormuste ühendamist. Jätke mooduli ümber piisavalt ruumi soojuse hajutamiseks ning järgige võrgutoitega seadmetele kehtivaid süsteemi ohutus- ja maandustavasid.

Soovitused

Kasutage adapterit madalvoolu, pidevalt toidetavate ahelate jaoks ja vältige koormuste ühendamist, mis ületavad 0,167 A nimivoolu. Rakendustes, mis nõuavad kõrgemat töökindlust või keskkonnatihendust, kaaluge täiendavat konformkatet või korpuse kaitset. Järgige paigaldamisel võrgutoite ohutuseeskirju ning tagage primaarpoolel sobiv isolatsioon ja sulavkaitse.
