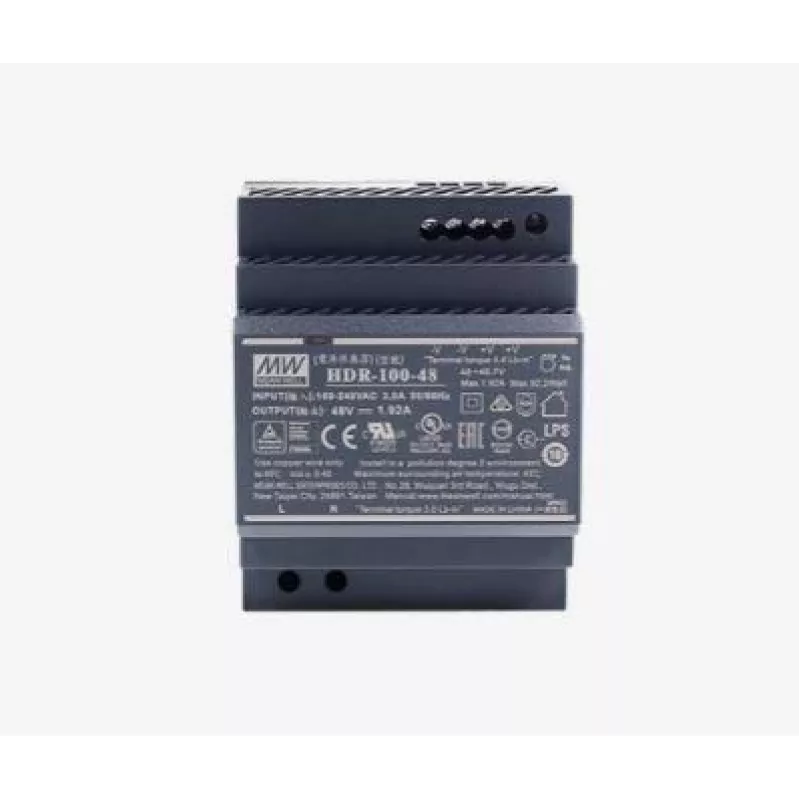

Toiteadapter/inverter MEAN WELL HDR-100-48, 100 W, 48 V väljund, 85–264 V sisend, RoHS, 70×54,5×90 mm

MEAN WELL HDR-100-48 on üliõhuke DIN-liistule paigaldatav toiteadapter/inverter, mis on loodud pakkuma stabiilset 48 V alalisvoolu väljundit kuni 100 W võimsusel. Seade aktsepteerib laia vahelduvvoolu sisendvahemikku 85–264 V ning sellel on kompaktne metallkorpus mõõtmetega 70 × 54,5 × 90 mm, muutes selle sobivaks kitsastesse elektrikilpidesse ja tööstuslikesse riiulitesse. Toiteallikas vastab RoHS nõuetele ja rakendab piiratud toiteallika (LPS) klassifikatsiooniga kooskõlas olevaid turvafunktsioone.

Eelised

HDR-100-48 pakub usaldusväärset 48 V väljundit pideva vooluga kuni 1,92 A, võttes samal ajal minimaalselt DIN-liistu ruumi tänu oma üliõhukesele profiilile. Lai sisendpinge ühilduvus võimaldab kasutada rahvusvahelistes elektrivõrkudes ilma lisamuunduriteta. Tugev metallkorpus pakub paremat soojuse hajumist ja mehaanilist kaitset tööstuskeskkondades. RoHS vastavus tagab vähendatud ohtlike ainete sisalduse toote konstruktsioonis.

Sobib

• Tööstuslikud juhtkilbid ja automaatikaseadmed
• Telekommunikatsiooni- ja võrguseadmed, mis nõuavad 48 V alalisvoolu
• CCTV toitesüsteemid ja turvapaigaldised
• Hajutatud toide DIN-liistule paigaldatud moodulitele ja anduritele

Peamised tehnilised andmed

• Väljundpinge: 48 V DC
• Maksimaalne väljundvõimsus: 100 W
• Maksimaalne väljundvool: 1,92 A
• Sisendpinge vahemik: 85–264 V AC
• Vormitegur: üliõhuke DIN-liistule paigaldatav
• Korpus: metallkorpus
• Ohutusklass: piiratud toiteallikas (LPS)
• Vastavus: RoHS
• Mõõtmed (L×S×K): 70 × 54,5 × 90 mm

Kasutamine

Paigaldage HDR-100-48 standardsel DIN-liistul elektrikilpi vastavalt kehtivatele juhtmestiku standarditele. Ühendage vahelduvvoolu sisend määratud 85–264 V vahemikus ja veenduge enne ühendatud seadmete toite sisselülitamist õiges polaarsuses 48 V alalisvoolu väljundklemmidel. Tagage seadme ümber piisav ventilatsioon ja vältige paigaldamist otse soojusallikate kõrvale. Kontrollige, et maandus ja kaitseseadmed oleksid olemas vastavalt kohalikele eeskirjadele.

Soovitused

Stabiilse jõudluse tagamiseks asetage adapter tootja soovitatud ümbritseva temperatuuriga keskkonda ja vältige korpuse ülekoormamist. Kasutage sisendvahelduvvoolul korralikku liigpingekaitset paigaldistes, kus esineb pingepiike. Mitme seadme paigaldamisel arvestage riiuli paigutusega, et säilitada õhuvool ja hooldusjuurdepääs.
