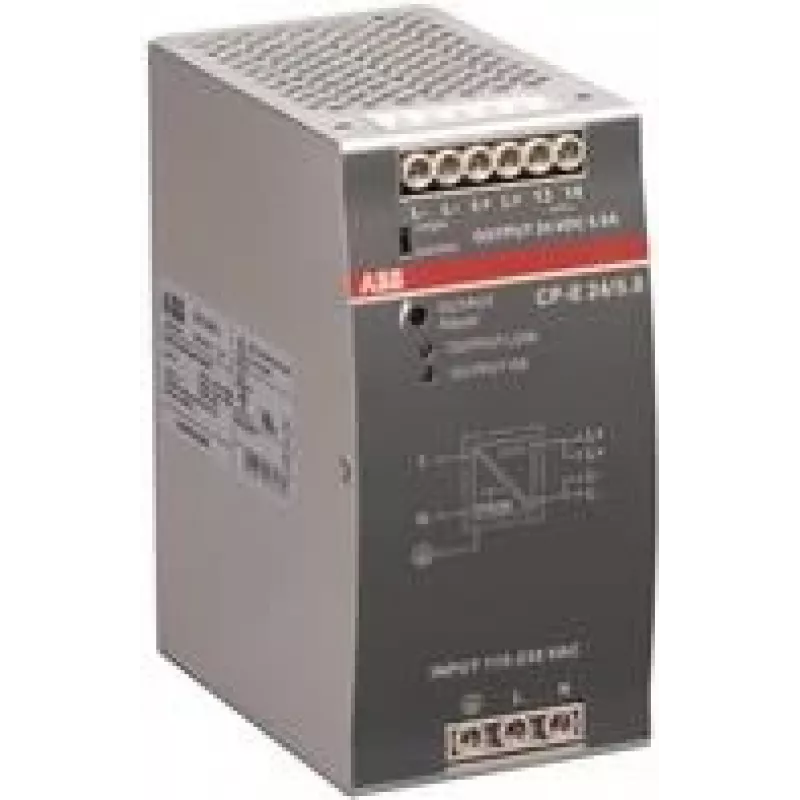

Toiteadapter/inverter ABB CP-E 24/5.0 siseruumidesse 120 W 115/230 V

CP-E 24/5.0 on ABB CP-E seeria siseruumidesse mõeldud primaar-impulsstoiteallikas. See annab nimiväljundvõimsuseks 120 W ja nimiväljundiks 24 V DC 5 A juures. Seade aktsepteerib laia sisendpingevahemikku (90–132 V AC, 180–264 V AC ja 210–375 V DC) nimisisendpingega 115 või 230 V AC (automaatvalik). Väljundpinge on reguleeritav vahemikus 22,5 kuni 28,5 V DC ning toiteallikas pakub U/I-väljundkarakteristikut; võimsuse suurendamiseks saab paralleelselt ühendada kuni kolm seadet. Lisaseadmena on saadaval eraldi koondusmoodul.

Eelised

CP-E 24/5.0 pakub kompaktset siseruumide disaini laia sisendiga ja valitava nimisisendiga (115/230 V AC), reguleeritava väljundpingega ning U/I-karakteristikuga stabiilseks toiteedastuseks. Kuni kolme seadme paralleelkasutus võimaldab lihtsat võimsuse laiendamist ning spetsiaalse koondusseadme saadavus toetab süsteemi suuremat töökindlust. Vastavus CE- ja RoHS-standarditele tagab kooskõla asjakohaste ohutus- ja keskkonnanõuetega.

Sobib

• Tööstuslike juhtkappide ja automaatikaseadmete jaoks
• Mõõte- ja seiresüsteemide jaoks
• Telekommunikatsiooni- ja võrguseadmetele, mis vajavad 24 V DC-d
• Rakendustele, mis vajavad paralleelset koondamist või suuremat võimsust

Peamised spetsifikatsioonid

• Bränd: ABB
• Mudel: CP-E 24/5.0 (MPN: 1SVR427034R0000, EAN: 4016779669689)
• Väljund: 24 V DC nimipinge, reguleeritav 22,5–28,5 V DC
• Nimiväljundvool: 5 A
• Nimiväljundvõimsus: 120 W
• Sisendpinge: lai vahemik 90–132 V AC, 180–264 V AC, 210–375 V DC (nimipinge 115/230 V AC automaatvalik)
• Sagedusvahemik: 47–63 Hz
• Paigaldus: siseruumidesse (CP-E seeriale tüüpiliselt DIN-liistule sobiv)
• Standardid: CE, RoHS

Kasutamine

Paigaldage CP-E 24/5.0 sobivasse elektrikilpi või korpusesse, järgides kohalikke juhtmestikueeskirju. Ühendage vahelduv- või alalisvoolusisend vastavalt nimitoitele ja tagage õige maandus. Seadistage väljundpinge reguleerimisvahemikus 22,5–28,5 V DC, kui on vaja peenhäälestust. Suurema koguväljundvoolu saamiseks ühendage vastavalt ABB juhistele paralleelselt kuni kolm seadet ja kasutage valikulist koondusmoodulit seal, kus on vajalik tõrkesiirdevõime. Enne toidetavate seadmete kasutuselevõttu kontrollige ühendused ja tehke funktsionaalsustest.

Soovitused

Kasutage seadet hästi ventileeritavates siseruumides ja hoidke kindlaksmääratud sisend- ja väljundvahemikes. Järgige paralleelühenduse ja koondusmooduli paigaldamisel ABB paigaldusjuhendit. Kontrollige regulaarselt ühendusi ja veenduge, et seade on paigaldatud tootja juhiste kohaselt sobivale DIN-liistule või kinnituspinnale.
