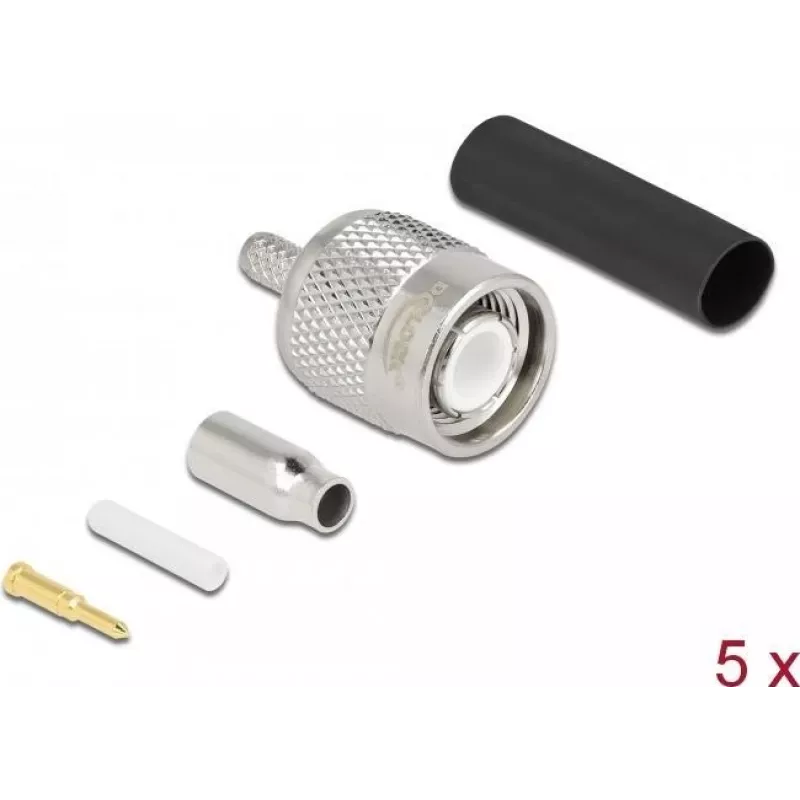

TNC-pistik pressimiseks RG-174/RG-316 DeLOCK 90015

DeLOCK TNC-pistik pressimiseks on mõeldud kasutamiseks RG-174 ja RG-316 koaksiaalkaablitega. Selle impedants on 50 Ω ja sellega on kaasas sobiv kahanev toru. Pistikul on nikeldatud kontaktid ja kompaktsed mõõtmed (14,4 mm × 23,8 mm × 14,4 mm). Igas pakendis on viis pistikut, mis sobivad raadiosageduslike kaablisüsteemide kokkupanekuks ja parandamiseks.

Eelised

Nikeldatud kontaktid tagavad korrosioonikindluse ja stabiilse signaaliedastuse. Kaasasolev kahanev toru pakub tõmbekoormuse leevendust ja täiendavat isolatsiooni pressitud ühendusele. Kompaktne suurus muudab pistiku sobivaks piiratud ruumiga paigaldistesse. Viie kaupa pakend annab mitu varupistikut väikeste projektide või hoolduse jaoks.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Valmistage RG-174 või RG-316 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku vastavalt pistikutootja pressimisjuhistele. Sisestage ettevalmistatud kaabel TNC-pistikusse nii, et keskjuht puutub kokku kontaktnõelaga ja punutis pistiku korpusega. Paigaldage pressimuhv ja kinnitage see sobiva pressimistööriista abil. Kandke kahanev toru üle ühenduskoha ja kuumutage seda kaitsva ümbrise tekitamiseks. Pärast kokkupanekut kontrollige pidevust ja impedantsi.

Soovitused

Kasutage pistiku ja kaablitüübiga sobivat pressimistööriista, et tagada usaldusväärne mehaaniline ja elektriline kontakt. Vältige kokkupaneku ajal kahaneva toru ja pistiku liigset kuumutamist. Katsetage kokkupandud pistikuid sobiva raadiosagedustesti seadmega, et kinnitada õiget 50 Ω jõudlust.
