TNC-pistik LMR 200 pressimiseks DeLOCK 90019

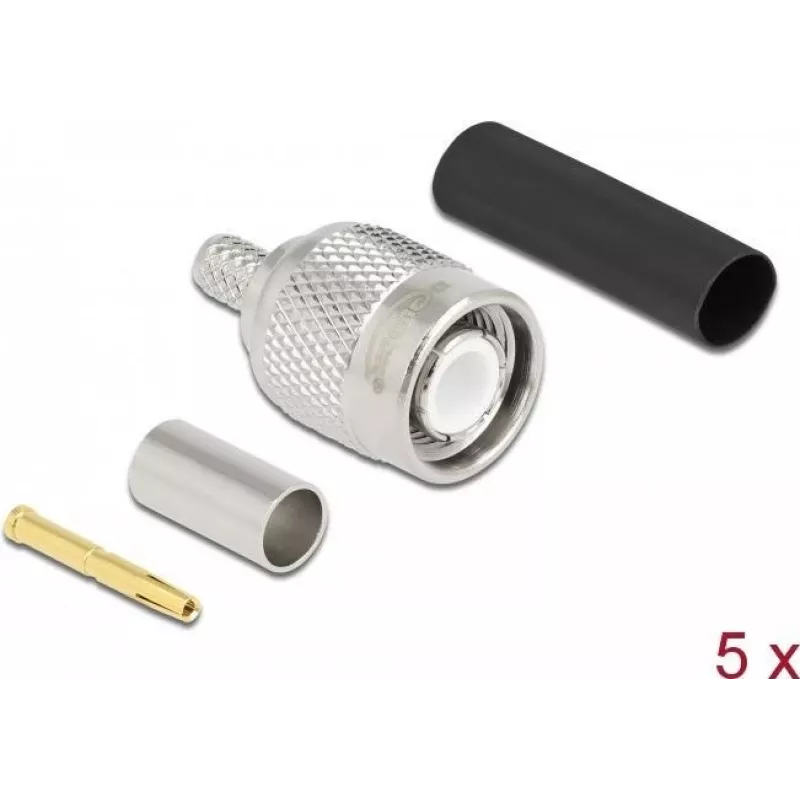

DeLOCK TNC-pistik LMR 200 kaabli pressimiseks on mõeldud töökindlateks ühendusteks raadiosageduslikes (RF) seadistustes. See tagab 75 Ω impedantsi ja nikeldatud kontaktid, et tagada stabiilne signaaliedastus. Pistiku mõõtmed on kompaktsed (laius 12 mm, sügavus 30 mm, kõrgus 12 mm) ning seda tarnitakse viiekordsetes pakendites, igaüks polükotis. Kaasas on kahanev toru, mis tagab kindla isolatsiooni ja tõmbepingeleevenduse.

Eelised

Nikeldatud kontaktid taluvad korrosiooni ja soodustavad stabiilset elektrikontakti. 75 Ω impedants ühtib levinud RF-seadmete ja kaabli omadustega. Kompaktsed mõõtmed võimaldavad lihtsat käsitsemist ja paigaldamist kitsastes kohtades. Tarnitakse 5-osalises pakendis, sobib mitmeks paigalduseks või varuosana.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Eemaldage LMR 200 kaablilt isolatsioon pistiku tootja pressimisjuhiste järgi, sisestage kesksoon ja välimine juht pistikusse ning pressige hülss sobiva pressimistööriistaga. Paigaldage kaasasolev kahanev toru ühenduskohale ja rakendage kuumust, et kindlustada isolatsioon ja tõmbepingeleevendus. Kontrollige mehaanilist sobituvust ja tehke elektriline kontroll, et tagada õige impedants ja pidevus.

Soovitused

Kasutage LMR 200 jaoks õiget pressimismatriitsit ja kontrollige iga pistikut pärast pressimist. Vältige liigset kuumust toru kahandamisel, et mitte kahjustada pistiku katet ja kaabli dielektrikut.
