Threaded anchor Fischer 48284

Fischeri sisselöödav ankur EA II (Fischer 48284) on tsingitud terasest sisekeermega ankur kindlaks kinnitamiseks betoonis ja sarnastes alusmaterjalides. See seatakse haamriga löömise teel aluspinnaga tasa ja paisub puuraugu sees, kui sisemine varras lüüakse sisse seadistustööriista abil. Ankur sobib standardsete meetermõõduliste kruvide või keermevarrastega ja on mõeldud sisetingimustesse, näiteks sprinklersüsteemid, restpõrandad ja konsoolid.

Eelised

reljeefne ääris takistab hülsi libisemist paigalduse ajal, tagades stabiilse sisselöömiskindla sobituse. Meetriline sisekeere võimaldab kasutada standardseid kruvisid või keermevardaid paindlikuks rakenduseks. Masinaga seadistamine EMS-tööriistaga võimaldab kiiret ja vaevata paigaldust seeriatöödel, samas kui paisumise reljeeftrükk EHS Plus tööriistaga pakub lihtsat visuaalset kontrolli õige ankurduse üle. Kinnituspunkt kõrgusel hef 25 mm ja must kinnituspunkti disain takistavad ankru puuraugust väljakukkumist enne paisumist, mis on kasulik pea kohal ja positsioonilises paigalduses.

Sobib

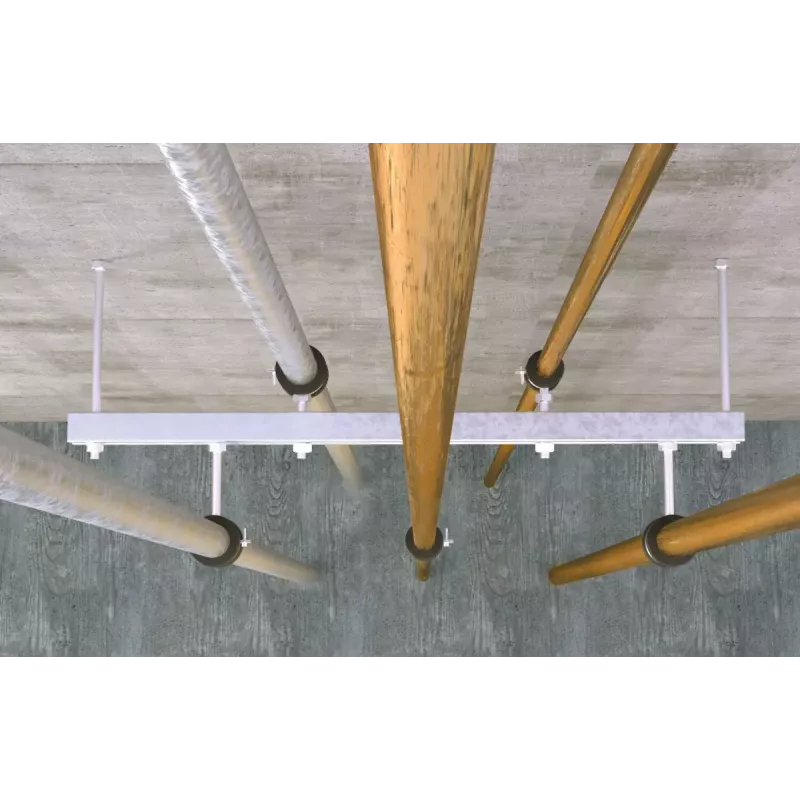

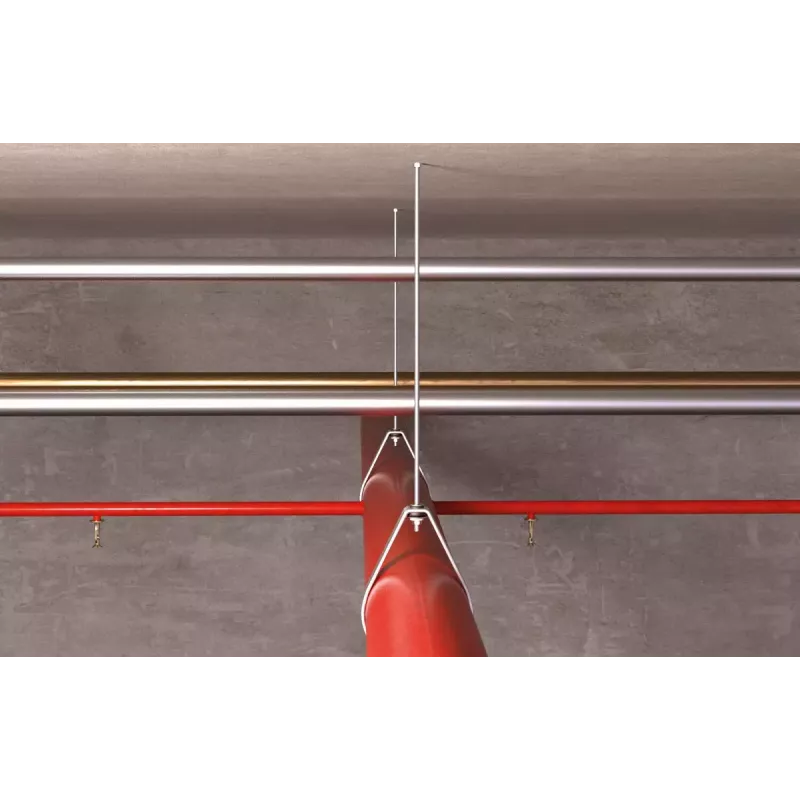

• Sprinklersüsteemide kinnitamine sisebetoonis
• Restpõrandate ja käiguteede paigaldamine
• Konsoolide ja tugede kinnitamine
• Sisetingimuste üldotstarbelised kinnitused meetermõõduliste kruvide või keermevarrastega

Peamised tehnilised andmed

• Tootja: FISCHER
• Mudel / MPN: 48284 (EA II sisselöödav ankur)
• Materjal: Tsingitud teras
• Sisekeere: Meetriline (sobib standardsete kruvide/keermevarrastega)
• Ankru pikkus: 30 mm
• Ankru läbimõõt: 10 mm (puurava Ø 10 mm)
• Pakend: 100 tk karbis
• EAN: 4006209482841

Kasutusjuhend

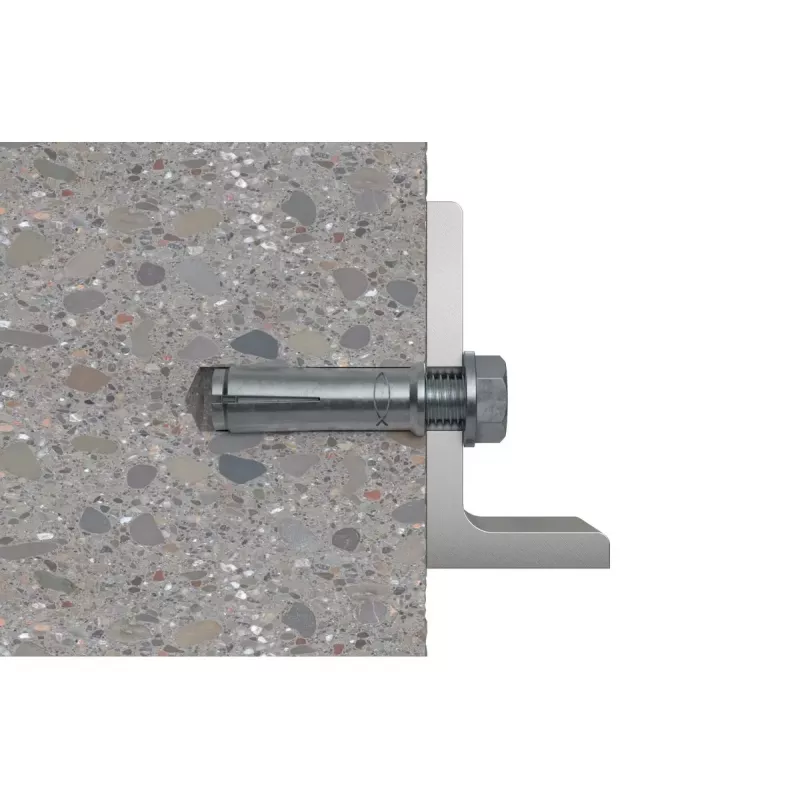

Puurige määratud läbimõõdu ja sügavusega auk ankru jaoks, puhastage auk tolmust, sisestage EA II ankur aluspinnaga tasa ja asetage sisemine varras. Kasutades EHS Plus seadistustööriista või EMS masinaga seadistustööriista, lööge sisemine varras sisse, et paisutada hülss vastu puuraugu seina. Õigeks paisumiseks vältige seadistamise ajal kruvi või keermevarda pöördemomendi rakendamist. Pärast paisumist paigaldage sobiv standardne meetermõõduline kruvi või keermevarras, et saavutada vajalik kandev ühendus.

Soovitused

Kasutage EMS-tööriista seeriapaigaldustel, et suurendada kiirust ja järjepidevust; kasutage EHS Plus tööriista, kui soovitakse reljeeftrüki visuaalset kontrolli. Kontrollige aluspinna sobivust ja nõutavat ankurdussügavust (hef 25 mm) planeeritud koormuse jaoks ning järgige kehtivaid kinnitusi ja paigaldusjuhiseid sisemiste sprinkler- ja tugisüsteemide puhul.
