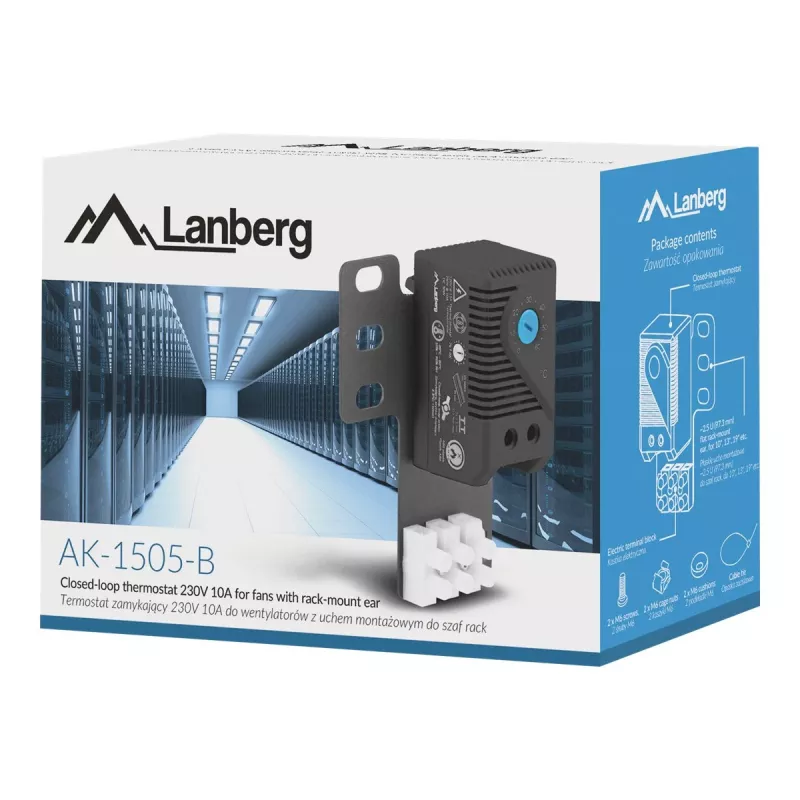

Termostaat Lanberg AK-1505-B Hall

Termostaat Lanberg AK-1505-B Hall on suletud ahelaga temperatuuriregulaator, mis on mõeldud püstikkappide ja elektrikilpide jaoks. Plastikust korpuses, mille tulepüsivusklass on UL 94 V-0 ja kaitseaste IP20, jälgib see ümbritsevat temperatuuri termobimetallanduri abil ning lülitab ühendatud jahutusseadmed sisse või välja vahelduvvoolu toitepinge vahemikus 120–250 V. Kompaktse seadme (67,8 × 43 × 97,3 mm) paigaldusvõimaluste hulka kuuluvad kinnitused 35 mm DIN-liistule ja eemaldatav lame kinnituskõrv paindlikuks RACK-paigalduseks.

Eelised

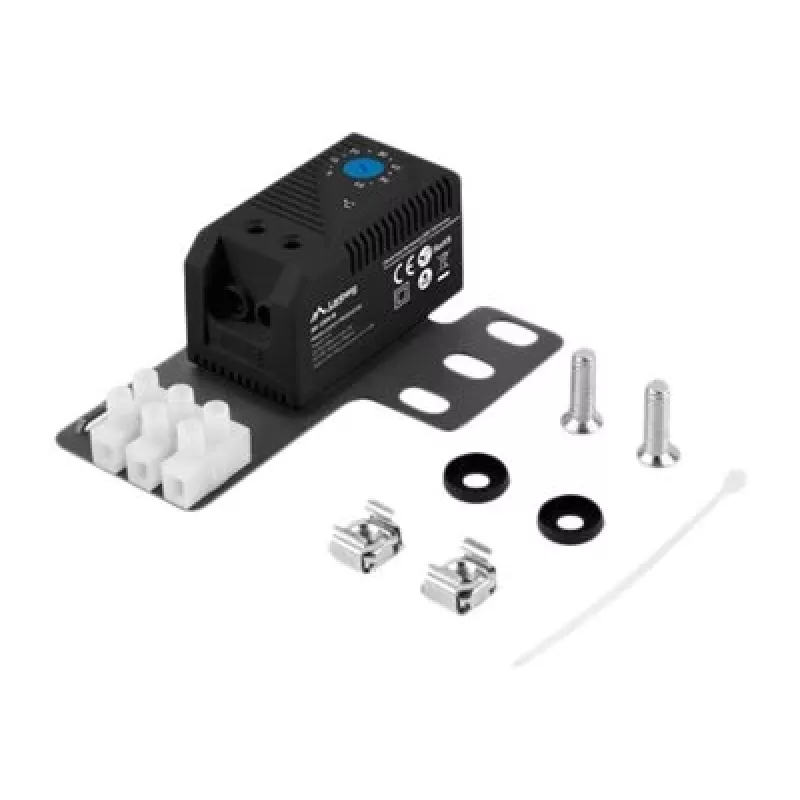

AK-1505-B kasutab tavaliselt avatud (NO) kiirlülituskontakti, mida käitab termobimetallriba, et tagada kiire ja usaldusväärne reageerimine temperatuurimuutustele. Plastkorpuse vertikaalse tulepüsivuse nõuded vastavad UL 94 V-0 standardile, vähendades tule levikule kaasaaitamise riski. Termostaadil on mitu paigaldusvõimalust (klambrid DIN-liistule ja eemaldatav pulbervärvitud kinnituskõrv) ning see sisaldab tarvikute komplekti – klemmiplokk, kruvid, seibid ja kaabliside –, mis muudavad paigaldamise ja kaablihalduse lihtsamaks.

Sobib

• Serveripüstikud ja võrgukapid
• UPS- ja toitejaotuskapid
• Jälgimis-, CCTV- ja signalisatsioonisüsteemide kapid
• Elektrijuhtimis- ja automaatikakapid

Peamised tehnilised näitajad

• Bränd: LANBERG
• Mudel: AK-1505-B
• Toiteallikas: AC 120–250 V
• Energiatarve: 30 W
• Kontakti tüüp: Tavaliselt avatud (NO), kiirlülitus
• Andur: Termobimetall
• Kaitseaste: IP20
• Korpuse tulepüsivusklass: UL 94 V-0
• Mõõtmed (L × S × K): 67,8 × 43 × 97,3 mm
• EAN: 5901969424386

Kasutamine

Paigaldage termostaat püstikkapi või kilbi sees kohta, mis esindab sisemist õhutemperatuuri. Kinnitage tagaküljel olevate DIN 35 mm liistuklambrite või kaasasoleva eemaldatava kinnituskõrva abil; seadet saab paigaldada vertikaalse liistu mõlemale küljele ja vajadusel 180° pöörata. Ühendage jahutusseadmed klemmiplokiga vastavalt ühendusskeemile, veendudes, et kontakti nimivool ja toitepinge vastavad ühendatud seadmetele. Reguleerige temperatuuri seadeväärtust esipaneeli nupu abil, nii et termostaat sulgeb ahela ja toidab jahutust, kui ümbritsev temperatuur ületab valitud läve.

Soovitused

Termostaat on mõeldud siseruumides kasutamiseks ventileeritavates kappides; vältige otsest kokkupuudet vee või välistingimustega. Enne kõrge voolutugevusega seadmete ühendamist kontrollige juhtmestikku ja koormuspiiranguid (klemmiplokk kuni 10 A) ning asetage andur eemale otsestest soojusallikatest või tuulutusavadest, et tagada täpne temperatuurijuhtimine.
