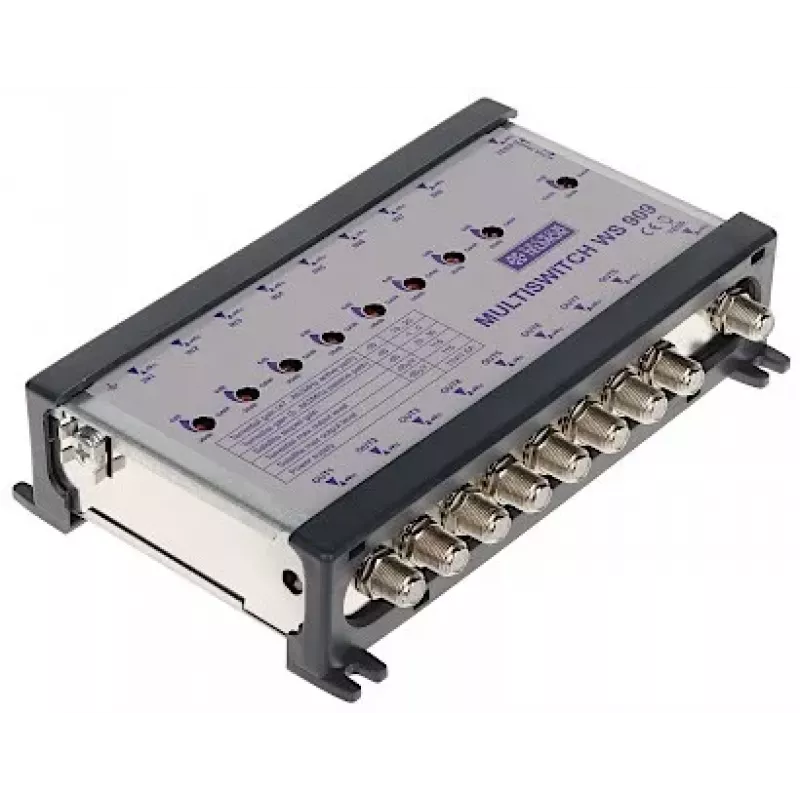

TELMOR Multiswitch Bus Amplifier WS-909 9 In / 9 Out

TELMOR WS-909 Multiswitch Bus Amplifier on suure jõudlusega jaotusvõimendi, mis on mõeldud kaskaadühendusega SAT IF-süsteemidele. Sellel on 8 SAT IF-sisendit ja 1 maapealse televisiooni sisend koos vastavate väljunditega, pakkudes kokku 9 sisendit ja 9 väljundit. See võimendi tagab usaldusväärse signaalijaotuse madala mürataseme ja suure võimendusega, muutes selle ideaalseks mitme korteriga hoonetele ja äripaigaldistele.

Eelised

• Toetab kuni 8 satelliidi IF-signaali ja maapealset televisiooni
• Suur võimendus: 20 dB SAT IF ja 15 dB maapealse televisiooni jaoks
• Madal müratase (<8 dB SAT, <10 dB maapealne) selge signaalikvaliteedi tagamiseks
• Alalisvoolu läbipääs SAT IF-liinidel LNB toiteks
• Kompaktne seinakinnitusega disain lihtsaks paigalduseks

Sobib kasutamiseks

• Mitme korteriga elamud
• Hotellid ja majutusasutused
• Ärilised satelliitjaotussüsteemid
• Kaskaadühendusega SAT IF-võrgud

Peamised tehnilised andmed

• Toote tüüp: Multiswitch Bus Amplifier
• Sisendkonfiguratsioon: 8x SAT IF, 1x maapealne TV
• Väljundkonfiguratsioon: 8x SAT IF, 1x maapealne TV
• SAT IF sagedusvahemik: 950 - 2150 MHz
• Maapealse TV sagedusvahemik: 47 - 862 MHz
• SAT IF võimendus: 20 dB (±2 dB)
• Maapealse TV võimendus: 15 dB (±2 dB)
• Maksimaalne väljundtase (SAT IF): 105 dBµV
• Maksimaalne väljundtase (maapealne TV): 100 dBµV
• Mürafiguur (SAT IF): < 8 dB
• Mürafiguur (maapealne TV): < 10 dB
• Sisend/väljundtakistus: 75 oomi
• Pistikühendus: F-tüüpi
• Toitepinge: 18 V alalisvool
• Voolutarve: < 200 mA
• Alalisvoolu läbipääs LNB jaoks: Jah (SAT IF-liinidel)
• Paigaldus: Seinale kinnitatav
• Töötemperatuur: -20 kuni +50 °C

Soovitused

Optimaalse jõudluse saavutamiseks kasutage kvaliteetseid F-tüüpi pistikuid ja tagage korralik maandus. See võimendi on ette nähtud ainult siseruumides kasutamiseks.
