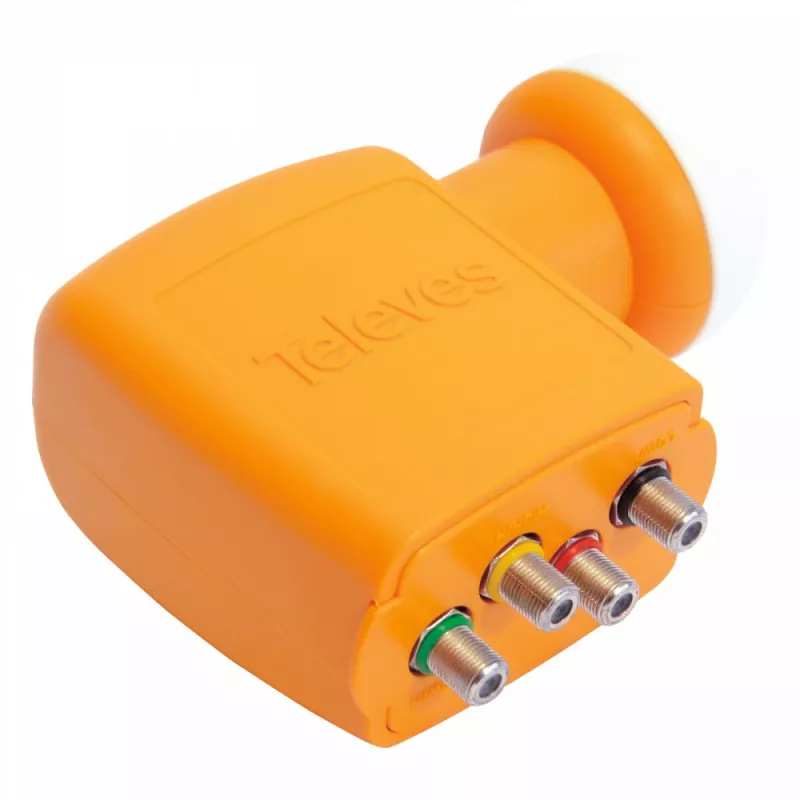

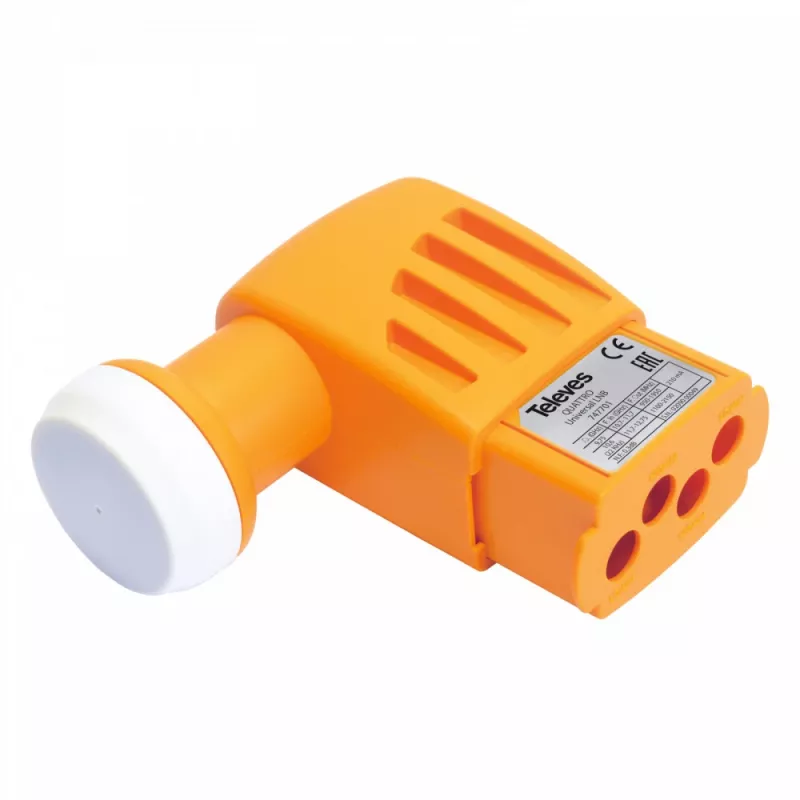

TELEVES Quattro LNB 747701

TELEVES 747701 on professionaalsetesse satelliitvastuvõtusüsteemidesse mõeldud kõrge jõudlusega Quattro LNB. See muundab satelliitsignaalid neljaks eraldi väljundiks vertikaalne kõrge, vertikaalne madal, horisontaalne kõrge ja horisontaalne madal sagedusala jaoks, võimaldades ühendada multiswitchiga jaotamiseks mitmele vastuvõtjale.

Eelised

Ülimadala müratase 0,1 dB tagab suurepärase signaalikvaliteedi ka nõrga signaaliga piirkondades. Tugev ilmastikukaitse sissetõmmatava kaanega F-pistikutele pikendab eluiga. Ühilduv standardse 40 mm feedhorniga lihtsaks paigalduseks.

Sobib kasutamiseks

• Satelliit-TV jaotussüsteemid, mis kasutavad multiswitchi
• Üksikud kaablitrassid mitmele vastuvõtjale
• Professionaalsed ja kodused paigaldused, mis nõuavad kõrget signaali terviklikkust

Peamised tehnilised andmed

• LNB tüüp: Quattro
• Sisendsagedusala madal riba: 10,7 - 11,7 GHz
• Sisendsagedusala kõrge riba: 11,7 - 12,75 GHz
• Väljundsagedusala madal riba: 950 - 1950 MHz
• Väljundsagedusala kõrge riba: 1100 - 2150 MHz
• Kohalik ostsillaatori sagedus madal riba: 9,75 GHz
• Kohalik ostsillaatori sagedus kõrge riba: 10,6 GHz
• Müratase: 0,1 dB (tüüpiline)
• Konversioonivõimendus: 50 - 60 dB
• Väljundpordid: 4 (VH, VL, HH, HL)
• Väljundpistiku tüüp: F-tüüp
• Feedhorni läbimõõt: 40 mm
• Ristpolarisatsiooni isolatsioon: >20 dB
• Voolutarve: max 180 mA
• Toitepinge vertikaalne: 11,5 - 14 V
• Toitepinge horisontaalne: 16 - 19 V
• Töötemperatuur: -30 kuni +60 °C

Soovitused

Optimaalse jõudluse saavutamiseks ühendage see Quattro LNB ühilduva multiswitchiga ja kasutage kvaliteetseid koaksiaalkaableid. Tagage ühenduste korralik maandamine ja ilmastikukaitse.
