Techly Patch Panel UTP 16 Ports RJ45 Cat.6 I-PP 16-RU-C6T

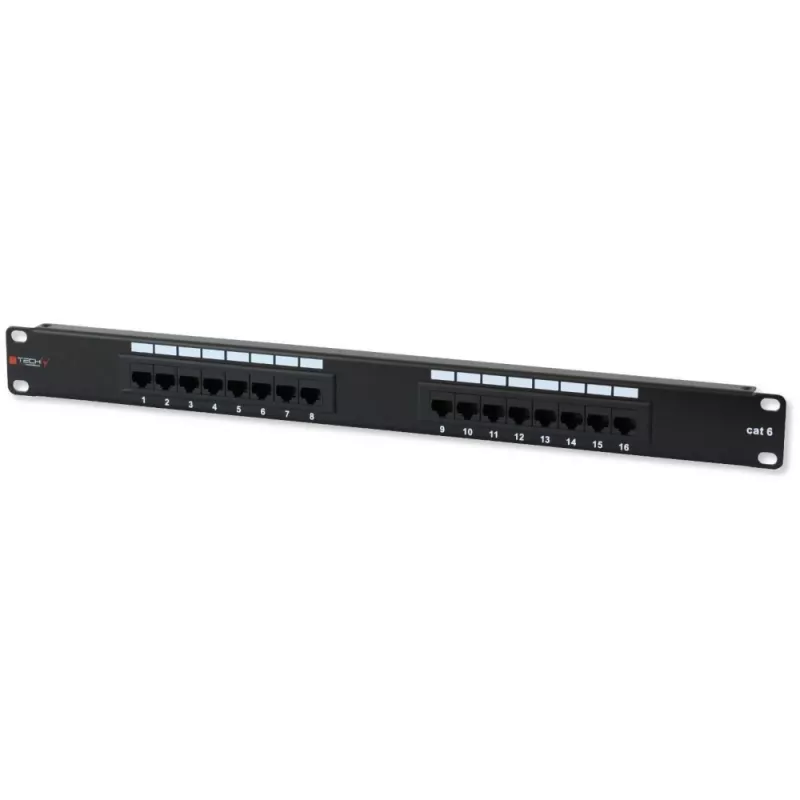

Techly I-PP 16-RU-C6T pistikupaneel UTP 16 porti RJ45 Cat.6 on 19-tolline raamile paigaldatav pistikupaneel 16 RJ45 pordiga varjestamata keerdpaarjuhtme (UTP) Cat6 kaabelduse jaoks. See tagab kindla ühenduse vaskkaabeldusele ja kullatud kontaktidega (minimaalselt 50 mikrotolli, 3 mm) ning toetab nii jäiku kui ka keerutatud kaableid suurustes 22 kuni 26 AWG. Paneel ühildub 110 ja Krone sisestustööriistadega ning vastab Cat6 jõudlusnõuetele vastavalt standardile ANSI/TIA/EIA-568-B.2-1 Etherneti, Fast Etherneti ja Gigabit Etherneti rakenduste jaoks.

Eelised

Techly Cat.6 16-pordine pistikupaneel tagab usaldusväärsed RJ45 ühendused kullatud kontaktide ja töökindlate ühendustega, mis sobivad kiireks võrgunduseks. See vastab levinud Etherneti standarditele (IEEE 802.3, 802.3u, 802.3ab) ning on RoHS ja WEEE sertifitseeritud. Kompaktsed 19-tollised raamimõõtmed ja lai kaablikaliibrite tugi (22–26 AWG) muudavad selle ühilduvaks tüüpiliste võrgupaigaldistega.

Sobib

• 10Base-T Etherneti paigaldistele
• 100Base-TX Fast Etherneti võrkudele
• 1000Base-T Gigabit Etherneti juurutuskohtadele
• Struktureeritud kaabeldusele serveriruumides, andmekappides ning väikestes kuni keskmistes raamides

Peamised spetsifikatsioonid

• Portide arv: 16 RJ45 porti
• Kaabli tüüp: UTP Cat6 (varjestamata keerdpaarjuhe)
• Kontaktide viimistlus: kuld, minimaalselt 50 mikrotolli (3 mm)
• Kaabliühilduvus: täiskeerutatud ja keerukaabel 22–26 AWG
• Standardid: ANSI/TIA/EIA-568-B.2-1; IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
• Paigaldus: 19-tolline raam; mõõtmed 482 x 43 x 48 mm
• Töötemperatuur: -40 kuni 68 °C
• Sertifikaadid: RoHS, WEEE

Kuidas kasutada

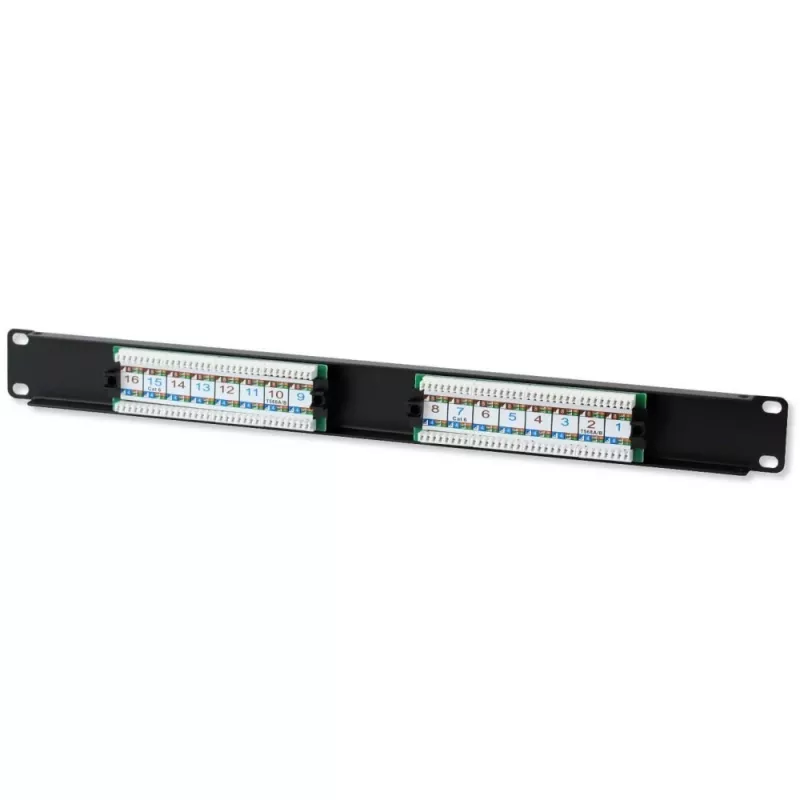

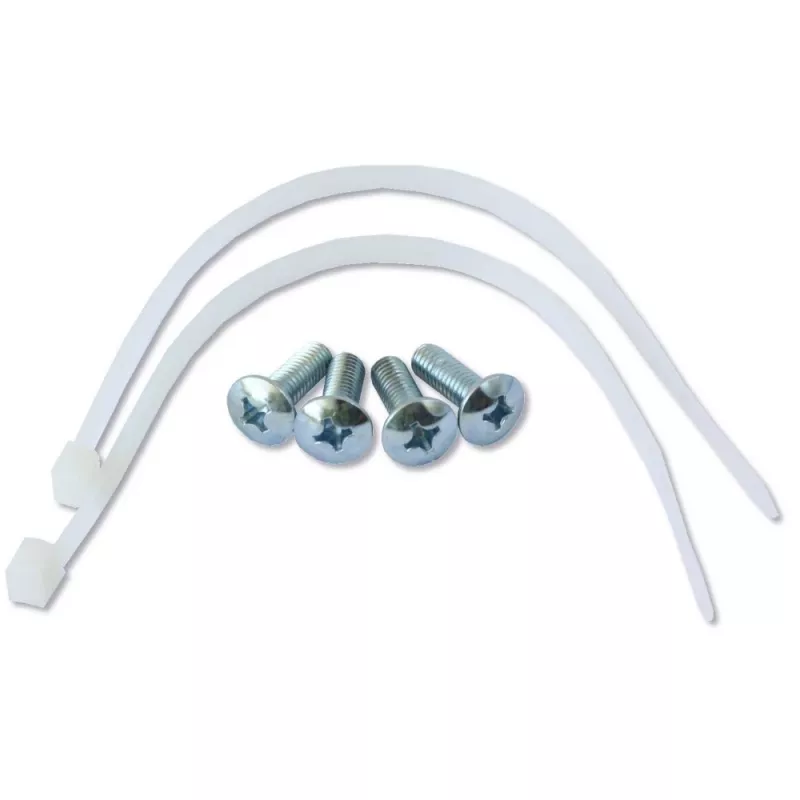

Paigaldage pistikupaneel standardsesse 19-tollisesse raami, kasutades kaasasolevaid kruvisid, järgides horisontaalset ja vertikaalset aukude vahet. Ühendage iga Cat6 UTP kaablikimp vastavasse IDC/keystone-tüüpi ühenduspunkti, järgides ANSI/TIA/EIA-568-B.2-1 määratud värvikoodi. Kasutage töökindlate ühenduste saavutamiseks 110 või Krone sisestustööriista. Pärast kaablite otsastamist ühendage võrguseadmed esipaneeli RJ45 portidesse parandusjuhtmetega, et luua Etherneti, Fast Etherneti või Gigabit Etherneti ühendused.

Soovitused

Parima jõudluse saavutamiseks kasutage Cat6-tüüpi parandusjuhtmeid ja järgige kaablite soovituslikke pikkuse piiranguid. Tagage korralik kaablihaldus kaasasolevate nailonsidemetega ja järgige Cat6 kaabli painderaadiuse piiranguid. Pärast paigaldamist kontrollige ühendusi võrgukaabli testriga.
