Tahvlihoidja DELOCK 107 mm DIN-liistule, 10 cm pikk

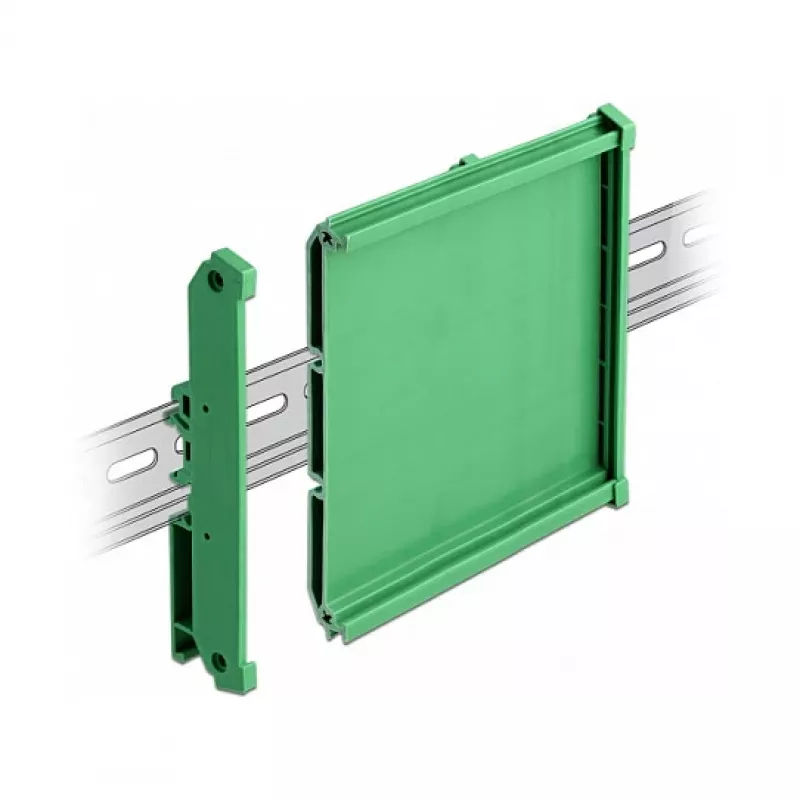

Tahvlihoidja DELOCK on mõeldud 107 mm laiuste trükkplaatide kinnitamiseks ja paigaldamiseks standardsetele 15 mm või 35 mm DIN-liistudele. Vastupidavast rohelisest plastikust hoidja pikkus on umbes 10 cm ja seda saab lõigata lühemaks, et sobituda erinevate paigaldusvajadustega. Pärast lühendamist saab otsakorgid uuesti kinnitada, et kaitsta plaadi servi ja tagada viimistletud paigaldus.

Eelised

Hoidja pakub lihtsat ja kindlat montaažilahendust trükkplaatide jaoks DIN-liistudel, ühendades kompaktse 10 cm pikkuse võimalusega profiili lühendada kohandatud paigalduste jaoks. Plastkonstruktsioon on korrosioonikindel ja kerge, samas kui vahetatavad otsakorgid taastavad korrektse viimistluse pärast kärpimist.

Sobib

• 107 mm laiuste trükkplaatide või väikeste skeemiplaatide paigaldamiseks DIN-liistudele
• Juhtkappidesse ja tööstuslikesse korpustesse, kus on vaja ruumisäästlikku ja modulaarset montaaži
• Projektidesse, mis nõuavad kohandatud pikkusega plaaditugesid, lühendades hoidjat

Peamised tehnilised andmed

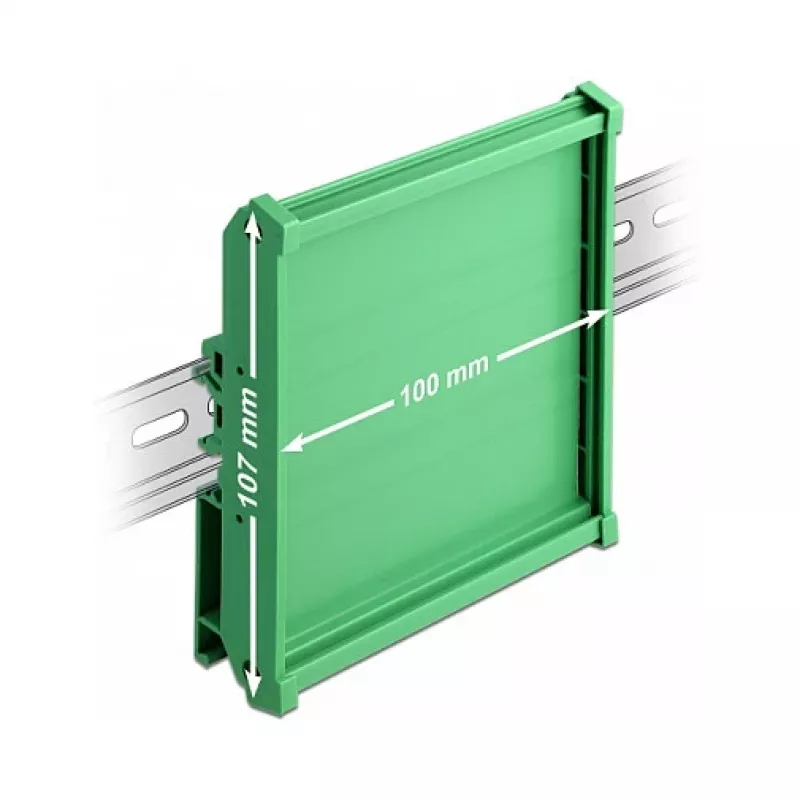

• Ühilduv plaadi laius: 107 mm
• DIN-liistu ühilduvus: 15 mm ja 35 mm
• Pikkus: umbes 10 cm
• Materjal: plastik
• Värvus: roheline
• Bränd: DELOCK, MPN: 66573, EAN: 4043619665730

Kuidas kasutada

Mõõda oma paigalduse jaoks vajalik pikkus ja vajadusel lühenda hoidjat sobiva lõikeriistaga. Paiguta plaat hoidjasse nii, et trükkplaat oleks kindlalt mööda 107 mm toelaiust, ja seejärel kinnita hoidja 15 mm või 35 mm DIN-liistule vastavalt standardsele DIN-liistude paigaldustavale. Pärast lühendamist aseta kaks otsakorki uuesti kärbitud otstele, et kaitsta servi ja lõpule viia paigaldamine.

Soovitused

Hoidja lühendamisel kasuta sobivaid isikukaitsevahendeid ja veendu, et lõikeservad on enne otsakorkide tagasiasetamist jämedast purust puhastatud. Kontrolli, et hoidja ja sellele paigaldatud plaat ei takistaks DIN-liistul külgnevaid komponente, ning veendu, et valitud DIN-liistu suurus (15 mm või 35 mm) ühtib korpuse liistuga.
