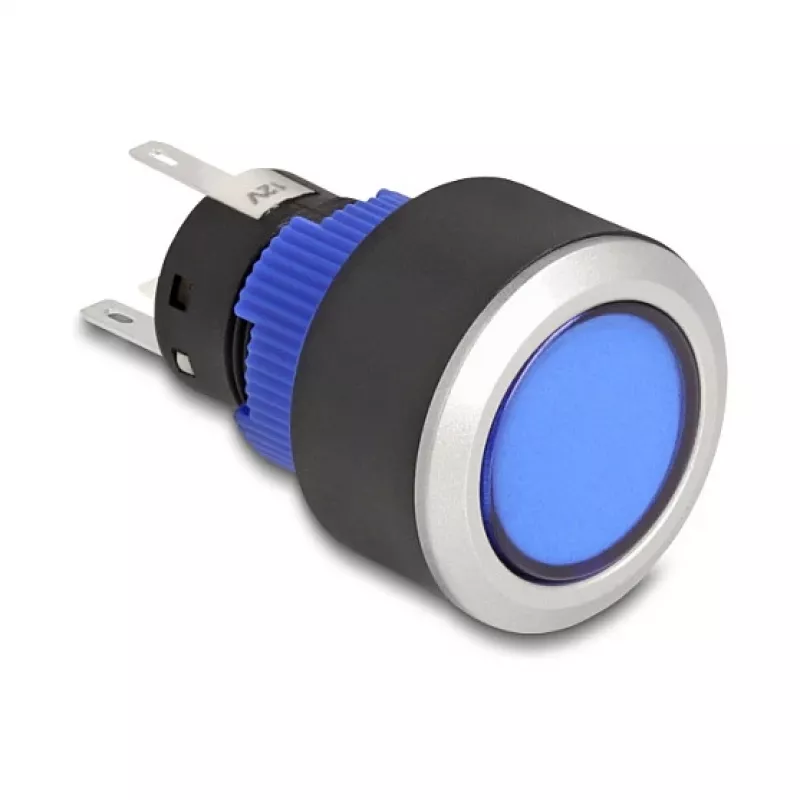

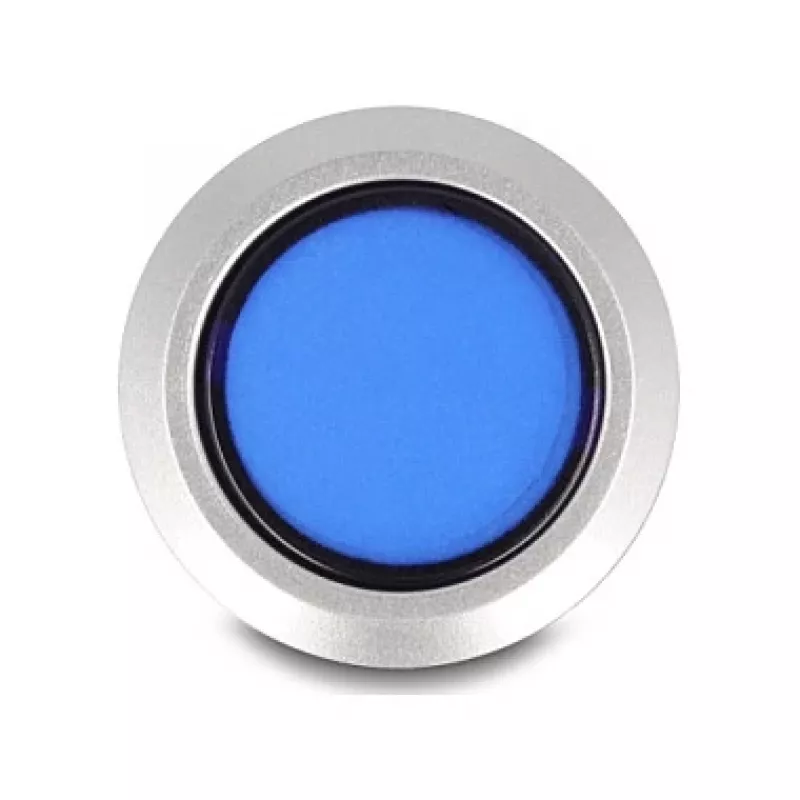

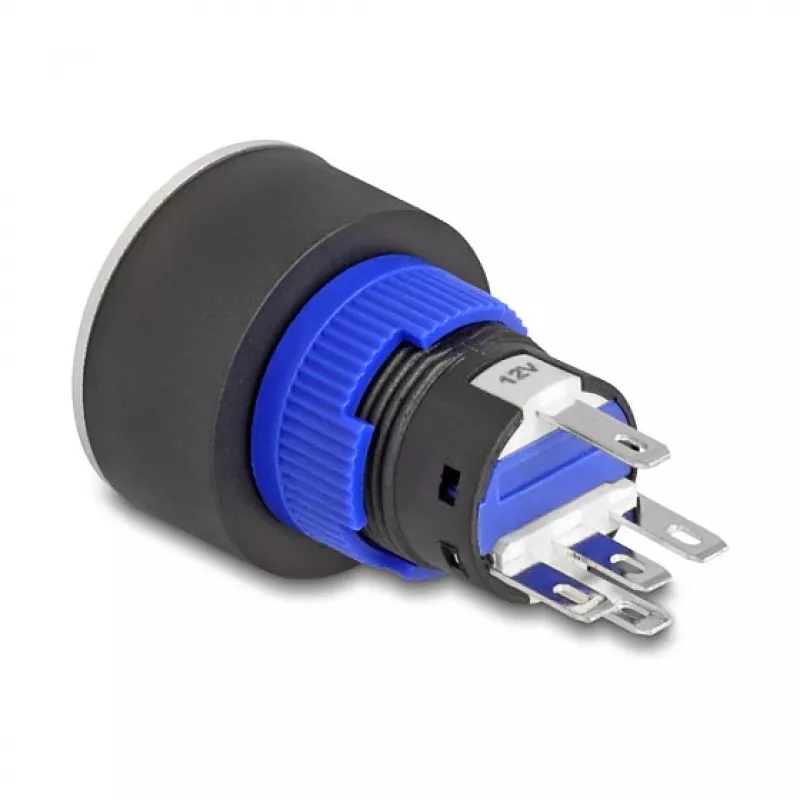

Surunupp DELOCK 22049 22 mm, 5× jooteterminali, paneelikinnitus

DELOCK surunupp 22 mm mudel 22049 on paneelikinnitusega lüliti, mis on mõeldud paigaldamiseks juhtpaneelidesse, seadmekorpustesse ja eritellimusel valmistatud elektroonikakomplektidesse. Lülitil on 22 mm kinnitusläbimõõt ja viis jooteterminali, mis võimaldavad paindlikku juhtmestikku ja usaldusväärseid joodetud ühendusi. Seda saab kasutada sisse- ja väljalülitamiseks või konfigureerida hetklülituseks vastavalt juhtmestikule ja skeemi ülesehitusele.

Eelised

See surunupp pakub kompaktset jalajälge, mis sobib standardsete 22 mm paneeliavade jaoks, ning vastupidavaid jooteterminale, mis lihtsustavad püsiühenduste tegemist. Paneelikinnitusega disain tagab kindla mehaanilise kinnituse ja ühtlase rakendumise. Selle konstruktsioon on ette nähtud usaldusväärseks elektrikontaktiks ja lihtsaks integreerimiseks juhtpaneelidesse, katsestendidesse ja korpustesse, kus on vaja käsitsi sisendit.

Sobib

• Juhtpaneelid ja operaatoripuldid
• Tööstuslike ja laboriseadmete esipaneelid
• Eritellimusel valmistatud elektroonikakorpused ja prototüübid
• Lülitusahelad, mis vajavad joodetud terminaliühendusi

Peamised spetsifikatsioonid

• Kinnitusläbimõõt: 22 mm paneeliava
• Terminali tüüp: viis jooteterminali elektriühenduste jaoks
• Kinnitusstiil: paneelikinnitus
• Rakendamine: manuaalne surunupp, mis sobib sisse-/väljalülitamiseks või hetklülituseks vastavalt juhtmestikule
• Konstruktsioon: vastupidav korpus, mis on mõeldud paneeli integreerimiseks

Kasutamine

Puurige või valmistage paneeli 22 mm läbimõõduga ava, kuhu surunupp paigaldatakse. Sisestage lüliti paneeli esiküljelt ja kinnitage see vastavalt toote paneelikinnitusmehhanismile. Ühendage juhtmed jootes need viie jooteterminaliga vastavalt ahela nõuetele – järgige polaarsust ja kontaktide määranguid, mis on määratud teie juhtmestiku diagrammil. Pärast jootmist kontrollige ühendusi pidevuse testeriga enne toite sisselülitamist. Veenduge, et paneel ja ümbritsev korpus pakuvad joodetud juhtmetele piisavat tõmbekoormuse leevendust ja isolatsiooni.

Soovitused

Kasutage sobivat joodist ja õiget jootetemperatuuri, et vältida terminalide kahjustamist. Kontrollige, et lüliti mehaaniline kinnitus on kindel ja et paneeli materjal talub korduvat rakendamist. Ohutuse ja usaldusväärse töö tagamiseks järgige kehtivaid elektristandardeid ja kaitske katmata jooteühendusi lühiste ja mehaanilise pinge eest.
