Sülearvuti dokk DeLOCK 62855 Juhtmega Must

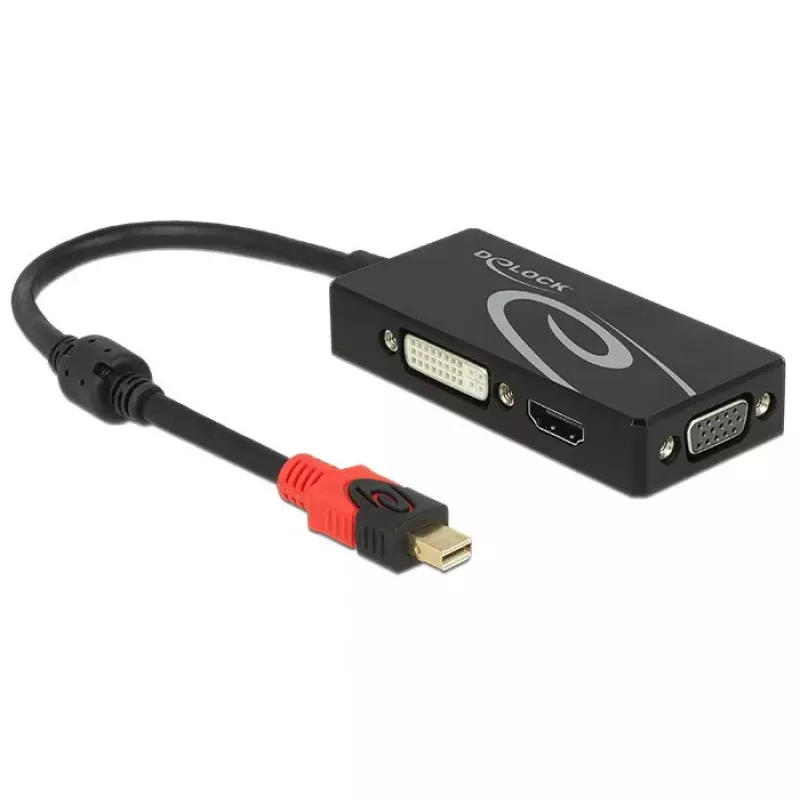

DeLOCK 62855 mini DisplayPort adapter võimaldab sülearvutil või muul mini DisplayPortiga süsteemil ühendada ühe välise kuva VGA, HDMI või DVI kaudu. Adapter on passiivne muundur (taseme nihutaja), mis on mõeldud DP++ toega graafikaväljunditele ja edastab heli ainult HDMI väljundi kaudu. See on lühike, 0,2 m must kaabel, millel on iga signaalitee jaoks integreeritud kiibistiku komponendid.

Eelised

See adapter pakub paindlikke video väljundvõimalusi – VGA, HDMI-A ja DVI-D (Single Link) – kompaktses juhtmega vormis. See toetab kuni 3840 x 2160 @ 30 Hz HDMI/DVI puhul ja kuni WUXGA 1920 x 1200 @ 60 Hz VGA puhul (tegelikud eraldusvõimed sõltuvad lähteseadmest ja ühendatud riistvarast). Draiveri paigaldamine pole vajalik ja adapter on OS-ist sõltumatu. HDMI ja DVI teid haldavad Parade PS8339 kiibistikud ja VGA teed Analogix ANX9833 kiibistik.

Sobib

• Sülearvuti ühendamiseks mini DisplayPort/DP++ kaudu HDMI monitori või teleriga
• Ühendamiseks DVI-D (Single Link) kuvariga
• Ühendamiseks VGA projektori või pärandmonitoriga

Peamised spetsifikatsioonid

• Sisend: 1 x mini DisplayPort 20-kontaktiline isane
• Väljundid: 1 x HDMI-A 19-kontaktiline emane, 1 x DVI-D 24+1 (Single Link) emane, 1 x VGA 15-kontaktiline emane
• Kiibistikud: 2 x Parade PS8339 (HDMI + DVI), 1 x Analogix ANX9833 (VGA)
• Standardid: DisplayPort 1.2, High Speed HDMI koos Ethernetiga (HEC)
• Maksimaalne HDMI/DVI eraldusvõime: kuni 3840 x 2160 @ 30 Hz (süsteemist sõltuv)
• Maksimaalne VGA eraldusvõime: kuni 1920 x 1200 @ 60 Hz (süsteemist sõltuv)
• Kaabli pikkus (ilma konnektoriteta): u 20 cm (0,2 m)
• Värv: Must
• Märkus: Passiivne muundur – nõuab DP++ väljundit; korraga saab kasutada ainult ühte monitori; heli ainult HDMI kaudu

Kasutusjuhend

Ühendage mini DisplayPort pistik sülearvuti või graafikaallikaga, mis toetab DP++. Ühendage soovitud kuva kaabel adapteri vastava väljundiga (HDMI, DVI-D või VGA). Veenduge, et adapteriga on korraga ühendatud ainult üks kuva. Valige operatsioonisüsteemi kuvaseadetes väline kuva ja reguleerige eraldusvõimet ja värskendussagedust vastavalt lähteseadme ja ühendatud monitori või projektori võimalustele.

Soovitused

Kasutage adapterit seadmetega, mis selgesõnaliselt toetavad DP++ (kaherežiimiline DisplayPort). HDMI kaudu heliväljundi jaoks kontrollige lähteseadme heli üle DisplayPorti seadeid. Kõrge eraldusvõimega kuvarite ühendamisel veenduge, et hosti riistvara ja kaablid toetavad soovitud eraldusvõimet ja värskendussagedust.
