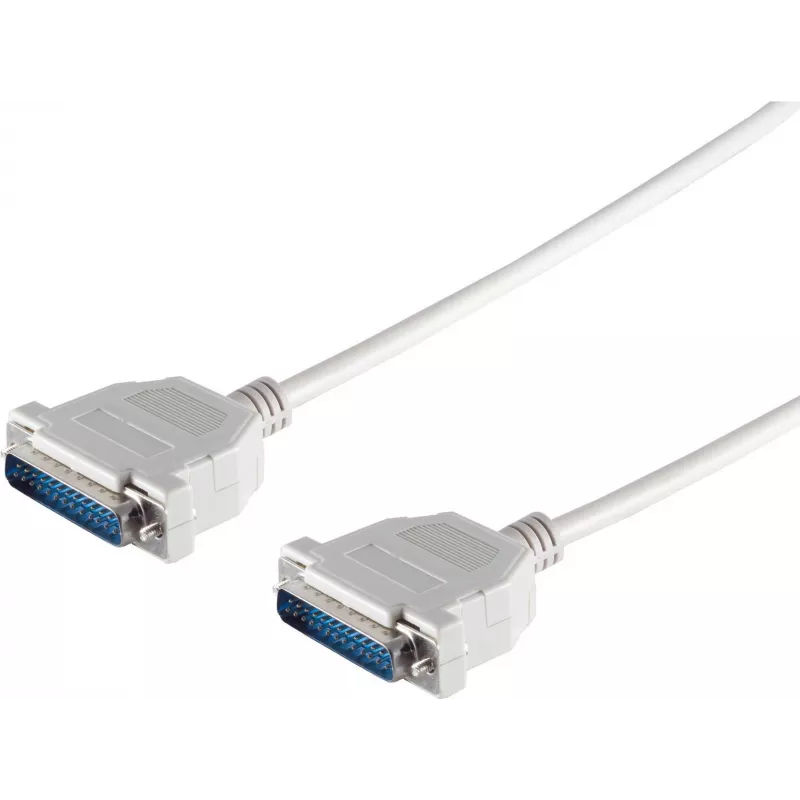

Sub-D kaabel ShiverPeaks 78020-3 2 × 25 kontakti, 3 m pikkus

Sub-D kaabel ShiverPeaks 78020-3 on 3 m pikkune andmesidekaabel, mis on varustatud kahe 25-kontaktilise D-sub (Sub-D) isaspistikuga. See on mõeldud seadmete ühendamiseks, mis kasutavad 25-kontaktilist D-sub liidest jada-, paralleel- või segasignaaliühenduste jaoks. Kaabel on ette nähtud standardsete D-sub signaalijaotuste edastamiseks ning pakub fikseeritud pikkusega varjestatud ühendust mõõteriistade, tööstuskontrollerite, pärandarvutiportide ja välisseadmete vahel, mis nõuavad 25-kontaktilist Sub-D ühendust.

Eelised

Kaabel pakub tugevat mehaanilist ühendust turvaliste klambritega pistikukorpustel ja usaldusväärset elektrilist kontakti kõigile 25 kontaktile. Selle 3 m pikkus tasakaalustab ulatust ja signaali terviklikkust tüüpiliste tööjaamade ja seadmeriiulite paigutuste jaoks. Varjestatud konstruktsioon vähendab tundlikkust elektromagnetiliste häirete suhtes tööstus- või laborikeskkondades ning standardiseeritud D-sub viigujaotus tagab ühilduvuse seadmetega, mis järgivad levinud 25-kontaktilisi juhtmestiku tavasid.

Sobib

• Mõõteriistade ja andmelogerite ühendamiseks 25-kontaktiliste D-sub portidega
• Tööstuskontrollerite, PLC-de ja liidesemoodulite ühendamiseks
• Pärandarvutite, printerite või paralleelliideste ühendamiseks, mis kasutavad Sub-D 25 pistikuid
• Jada- või paralleelseadmete vaheliste ühenduste loomiseks katsepinkidel ja töökodades

Peamised spetsifikatsioonid

• Pistiku tüüp: 2 × 25-kontaktiline D-sub (isas)
• Kaabli pikkus: 3,0 m
• Varjestus: üldine varjestus vähendatud EMI jaoks
• Kontaktide arv: 25 juhet pistiku kohta
• Pistikukorpus: klambritüüpi kinnitus turvaliseks mehaaniliseks fikseerimiseks
• Kaabli kasutus: andme- ja signaaliedastus jada-/paralleelliideste jaoks

Kasutamine

Juhtige kaabel kahe seadme vahel, veendudes, et pistikud ühtivad 25-kontaktiliste D-sub portidega. Kinnitage iga pistik, rakendades klambrikorpust, kuni pistik on kindlalt paigas; vältige pistikukorpuse liigset väändumist. Veenduge, et mõlemad seadmed on enne ühendamist või lahtiühendamist välja lülitatud või ohutusse olekusse seatud, et vältida signaalitransiente. Enne kasutamist kontrollige, et ühendatud seadmed jagavad eeldatavat signaalijuhtmestikku või viigujaotust, et vältida valesti ühendatud ühendusi.

Soovitused

Usaldusväärseks tööks hoidke kaabliteed eemal suure võimsusega vooluvõrgu- ja mootorikaablitest ning vältige teravaid painutusi või muljumiskohti. Tööstuslikes või müra elektromagnetilistes keskkondades kasutamisel kontrollige varjestuse maandust seadme otstes. Perioodiliselt kontrollige pistikukorpusi ja kontakte kulumise või korrosiooni suhtes ning vahetage kaabel välja, kui ilmnevad füüsilised kahjustused või katkendlikud ühendused.
