SMA-pistik pressimiseks RG-174/RG-316 DeLOCK 90034

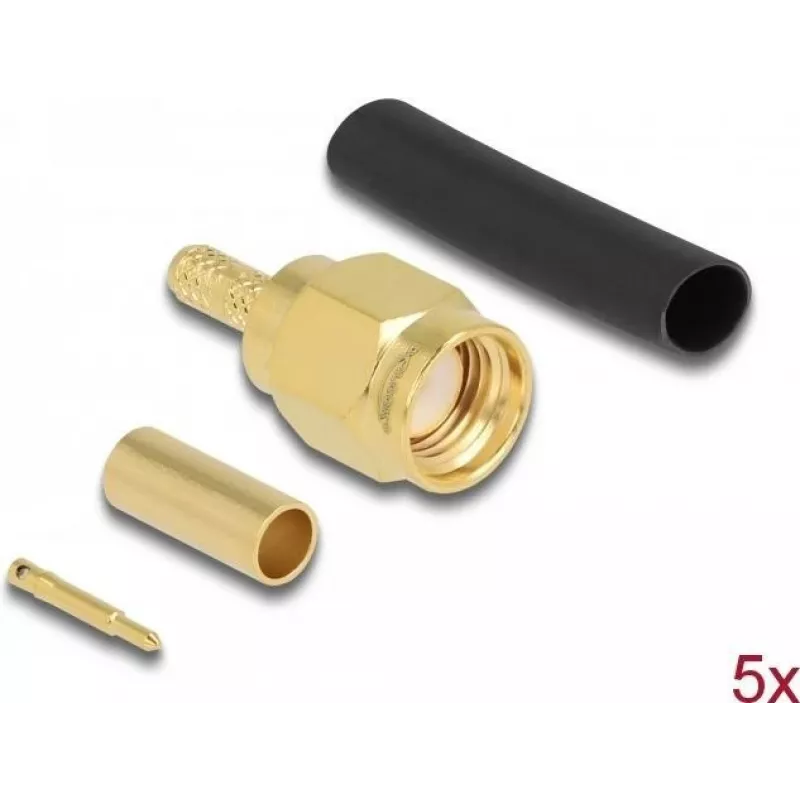

DeLOCK SMA-pistik pressimiseks RG-174 ja RG-316 kaablitega tarnitakse koos sobiva kahaneva toruga ja on mõeldud komponentide ühendamiseks raadiosagedustehnoloogias. Sellel on kullatud kontaktid ja lainetakistus 50 Ω. Kompaktse pistiku mõõtmed on 8 mm × 18 mm × 8 mm ja seda müüakse viiekaupa pakendis, pakkudes mitut pistikut paigaldus- või remonditöödeks.

Eelised

Kullatud kontaktid tagavad usaldusväärse elektrijuhtivuse ja korrosioonikindluse. Kaasasolev kahanev toru vähendab tõmbepinget ja kaitseb kaabliotsa, tagades korraliku ja vastupidava viimistluse. 50 Ω takistus sobib standardsete RF-süsteemidega, samas kui väikesed mõõtmed muudavad pistiku sobivaks kitsastes ruumides paiknevatesse koostudesse. Viie pistiku tarnimine pakendis vähendab vajadust osta üksikuid tükke mitme paigalduse jaoks.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Valmistage RG-174 või RG-316 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku SMA presshülsi ja kesktihvti jaoks vajaliku pikkuseni. Sisestage keskmine juht kullatud kontakti ja pressige vastavalt pistiku tootja pressimistööriista spetsifikatsioonile. Libistage hülss ettevalmistatud punutise peale, pressige hülss punutise kinnitamiseks ja jootke või kinnitage keskne kontakt vajadusel. Asetage kaasasolev kahanev toru otsa peale ja rakendage soojust selle kahandamiseks, luues tõmbepinge leevenduse ja keskkonnakaitse.
