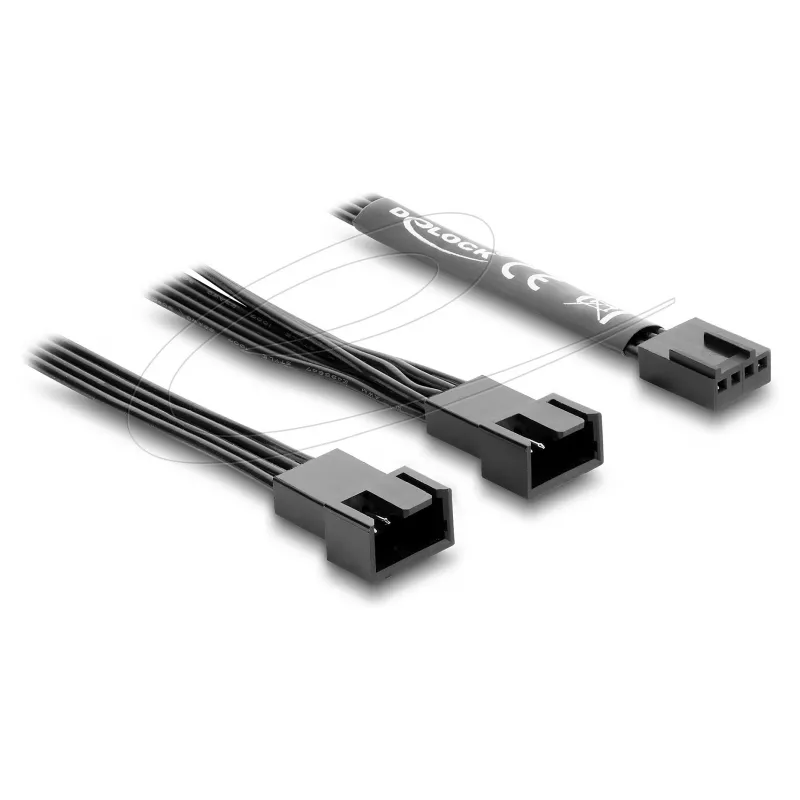

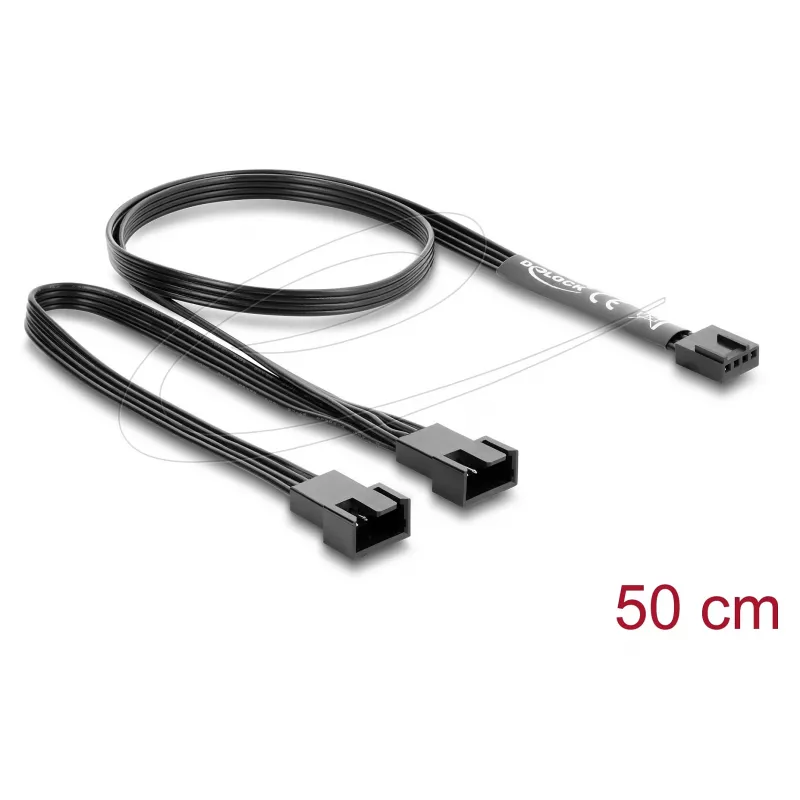

Sisemine toitekaabel DELOCK 84543 — 4-kontaktiline PWM kahele 4-kontaktilisele PWM-ile, 0,5 m

DELOCK 84543 sisemine toitekaabel on 0,5 m pikkune harukaabel, mis muundab ühe 4-kontaktilise PWM-pistiku kaheks 4-kontaktiliseks PWM-pistikuks. See on mõeldud sisemiseks kasutamiseks arvuti korpuses ja võimaldab kahel PWM-ventilaatoril või seadmel jagada ühte PWM-pesa sünkroniseeritud kiiruse reguleerimiseks ja toitejaotuseks. Kaabel tarnitakse ühe tükina ja see on loodud säilitama PWM-juhtsignaali, pakkudes samal ajal toidet mõlemale ühendatud seadmele.

Eelised

Kaabel võimaldab tsentraliseeritud ventilaatorite juhtimist, dubleerides PWM-signaali ja toiteliini kahte väljundisse, ilma et oleks vaja täiendavaid emaplaadi pesasid. Selle 22 AWG juhtmed ja PVC-kest pakuvad tasakaalu paindlikkuse ja vastupidavuse vahel tüüpilistes arvutipaigaldistes. Maksimaalne nimivool 1 A 12 V juures kogu kaabli kohta ja standardsed 4-kontaktilised PWM-pistikud tagavad ühilduvuse levinud PWM-ventilaatorite ja emaplaadi ventilaatoripesadega.

Sobib

• Kahe PWM-ventilaatori ühendamiseks ühe emaplaadi PWM-pesaga
• Täiendavate korpuse või protsessori ventilaatorite lisamiseks, kui pesade arv on piiratud
• Ventilaatorite kiiruste sünkroniseerimiseks koordineeritud jahutuseks lauaarvutites ja väikestes serverites

Peamised tehnilised andmed

• Pistikute konfiguratsioon: 1 × 4-kontaktiline PWM (emale) kuni 2 × 4-kontaktiline PWM (isasele)
• Kaabli pikkus: 0,5 m
• Juhtme läbimõõt: 22 AWG
• Maksimaalne vool: 1 A
• Maksimaalne pinge: 12 V
• Samm: 2,54 mm
• Kestamaterjal: PVC
• Värv: must

Kuidas kasutada

Sisestage üks 4-kontaktiline PWM-emane pistik emaplaadi või kontrolleri PWM-pesasse, veendudes, et orientatsioon on õige ja PWM- ning toitekontaktid on joondatud. Ühendage mõlemad 4-kontaktilised PWM-isased pistikud ventilaatorite või PWM-seadmetega, mida soovite juhtida. Pärast ühenduste loomist kontrollige süsteemi BIOS-is või ventilaatorite juhtimistarkvaras, et emaplaat tuvastaks ühendatud ventilaatorid ja PWM-juhtimine oleks aktiivne. Juhtige kaabel korpuse sees nii, et see ei takistaks õhuvoolu ega puutuks kokku liikuvate osadega.

Soovitused

Ärge ületage nimitoolu ja -pinget. Kui kombineeritud ventilaatori vool ületab kaabli nimitoolu, kasutage eraldi ventilaatorijaoturit sõltumatu toitega. Veenduge, et pistikud on kindlalt kinnitatud ja vältige järske painutusi pistikute läheduses. Optimaalse jahutuse haldamiseks jälgige pärast paigaldamist ventilaatori kiirusi ja reguleerige vastavalt vajadusele BIOS-i või tarkvara seadeid.
