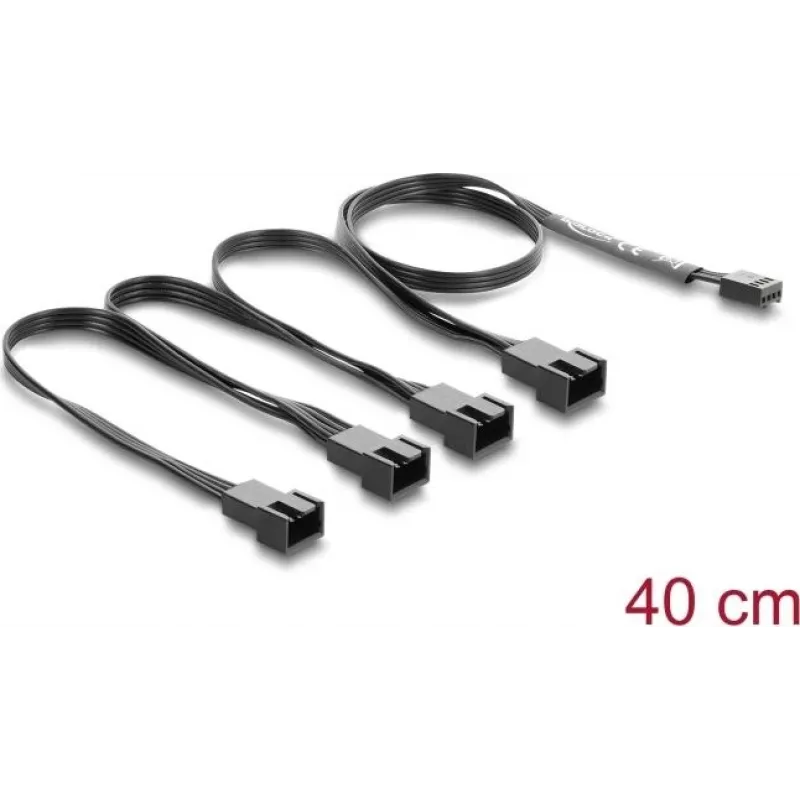

Sisemine toitekaabel DELOCK 84540 — 4-kontaktiline PWM jagaja 4×4-kontaktiliseks PWM-väljundiks, 0,4 m

DELOCK 84540 sisemine toitekaabel on 0,4 m PWM-jagaja, mis teisendab ühe 4-kontaktilise PWM-pesa neljaks 4-kontaktiliseks PWM-väljundiks. Kaabel sisaldab ühte 4-kontaktilist PWM-sisendpistikut ja nelja 4-kontaktilist PWM-väljundpistikut, võimaldades mitut PWM-juhitavat ventilaatorit või välisseadet arvuti või serveri korpuses toita ja signaali edastada ühest emaplaadi pesast. Kompaktne 0,4 m pikkus ja must värv muudavad selle sobivaks korralikuks marsruutimiseks korpustes ja riiulites, kus on vaja lühikesi sisemisi ventilaatorikaableid.

Eelised

See Delock 4-kontaktiline PWM kuni 4×4-kontaktiline PWM-jagaja võimaldab mitme ventilaatori tsentraliseeritud juhtimist ühe PWM-pesa abil, vähendades vajadust täiendavate ventilaatorikontrollerite või mitme emaplaadi pesa järele. 22 AWG juhtmestiku ja tüüpiliste 12 V ventilaatorisüsteemide toega toetab kaabel samaaegset toite- ja PWM-signaali jaotust, hoides samal ajal sisemise kaablihalduse korras. Lihtne pistiku paigutus lihtsustab ventilaatorikaablite paigaldamist ja vahetamist lauaarvutites ja serverites.

Sobib

• Kuni nelja 4-kontaktilise PWM-ventilaatori ühendamiseks ühe emaplaadi PWM-pesaga
• Ventilaatoriühenduste laiendamiseks lauaarvutites ja väikestes serverites
• Tsentraliseeritud PWM-ventilaatori juhtimiseks ja jälgimiseks ühest pesast
• Lühikesteks sisemisteks kaablivedudeks korpuse- või riiulipõhistes süsteemides

Peamised tehnilised andmed

• Pistiku konfiguratsioon: 1 × 4-kontaktiline PWM-sisend kuni 4 × 4-kontaktiline PWM-väljund
• Kaabli pikkus: 0.4 m
• Kaabli ristlõige: 22 AWG
• Samm: 2.54 mm
• Nimipinge: max. 12 V
• Nimivool: max. 1 A väljundi kohta
• Värv: must
• Pistiku suund: sirge 4-kontaktiline PWM isane/emane vastavalt vajadusele

Kasutamine

Ühendage üks 4-kontaktiline PWM-sisendpistik emaplaadi või PWM-ühilduva ventilaatoripesaga, tagades õige viikude joonduse toite, maanduse, tahhomeetri ja PWM-signaali jaoks. Ühendage iga 4-kontaktiline PWM-väljundpistik vastava ventilaatori või PWM-välisseadmega. Veenduge, et koguvoolutarve ei ületaks määratud piire ja et emaplaadi pesa toetab ühendatud ventilaatoritüüpe. Marsruutige kaabel korpuses, et vältida õhuvoolu takistamist või liikuvate osadega kokkupuudet.

Soovitused

Ärge ületage maksimaalset voolu väljundi kohta ja kontrollige enne mitme ventilaatori ühendamist emaplaadi pesa võimekust. Suure voolutarbega ventilaatorite või paljude seadmete korral kaaluge toitega ventilaatorijaoturi või eraldi toiteallika kasutamist. Pidage ventilaatorite paigutuse planeerimisel silmas 0,4 m kaabli pikkust, et pistikud ulatuksid ilma pingeta.
