Sisemine toitekaabel Alphacool 25054 80 m otsesed pistikud

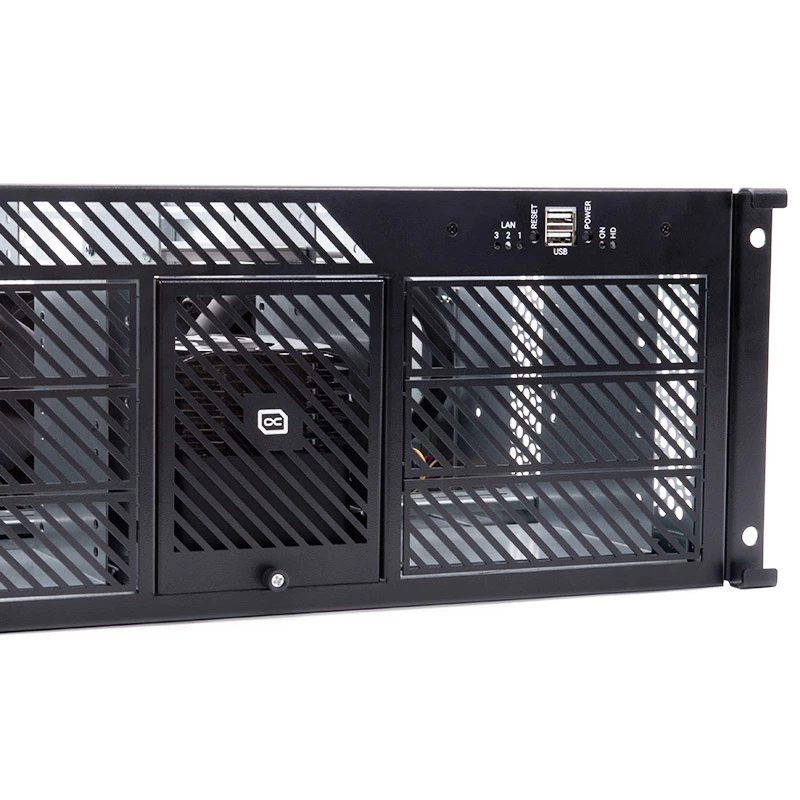

Alphacool'i esipaneel 1U kuni 4U serverikorpustele pakub põhilist esiühenduvust ja olekuindikaatoreid serveririiulitele. See integreerib kaks USB 2.0 porti ning toite- ja lähtestuslülitid, ja komplekti oleku-LED-e toite, kõvaketta tegevuse ja võrguühenduste jaoks. Trükkplaat on kinnitatud nelja kruviga, kasutades kinnitusavasid siseläbimõõduga 3,5 mm ja keskelt-keskele kaugustega 74 mm x 24 mm.

Eelised

See esipaneel ühendab USB 2.0 ühenduvuse selge olekuindikatsiooniga HDD, toite ja kuni kolme võrguühenduse jaoks. Kõik LED-id ja lülitid kasutavad 2-kontaktilisi pistikuid, et lihtsustada paigaldamist ja asendamist. Kompaktne kinnitusmuster ja neljakruviline fikseerimine muudavad selle sobivaks standardsetele Alphacool'i serveririiuli esipaneelidele.

Sobib

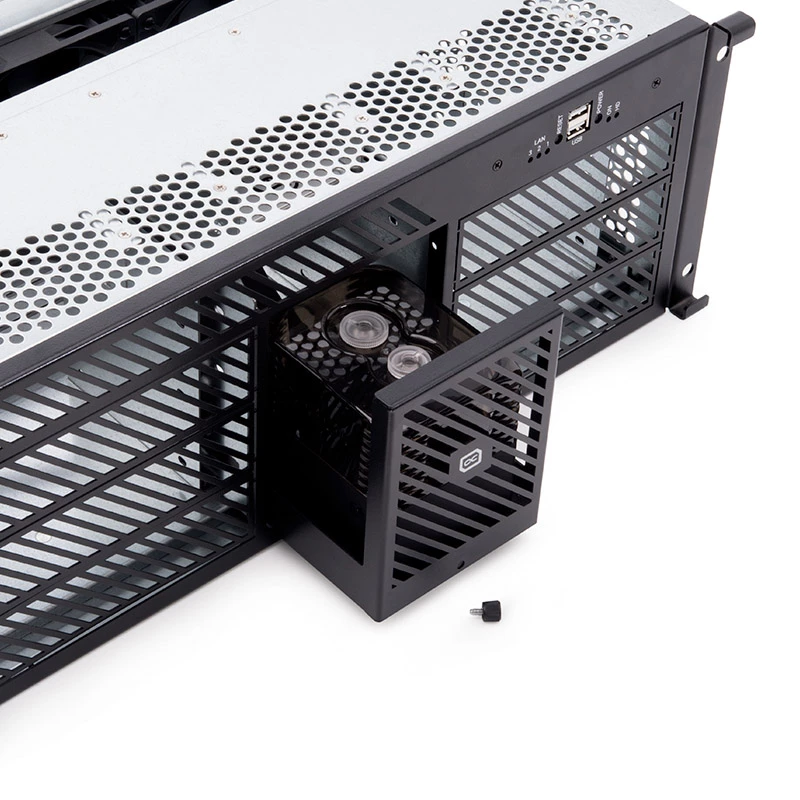

• 1U–4U Alphacool'i serverikorpustele
• Serveririiulitele, mis vajavad eesmisi USB 2.0 porte ja põhilisi oleku-LED-e
• Süsteemidele, kus on vaja esipaneeli kaabelduse lihtsat asendamist

Peamised tehnilised andmed

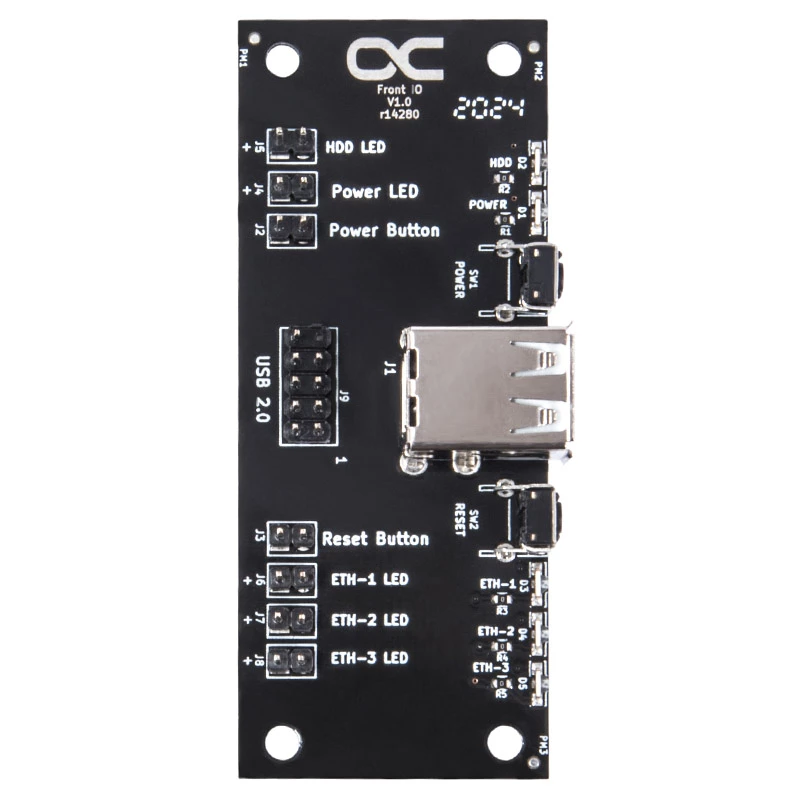

• Pistikud: kaks USB 2.0 porti (9-kontaktiline päisekaabel), mitu 2-kontaktilist pistikut LED-ide ja lülitite jaoks
• LED-id: HDD tegevus, toiteindikaator, kolm võrgu oleku LED-i
• Lülitid: toide ja lähtestus (2-kontaktilised pistikud)
• Kinnitus: 4 kruvi, kinnitusava siseläbimõõt 3,5 mm; keskelt-keskele kaugused 74 mm x 24 mm

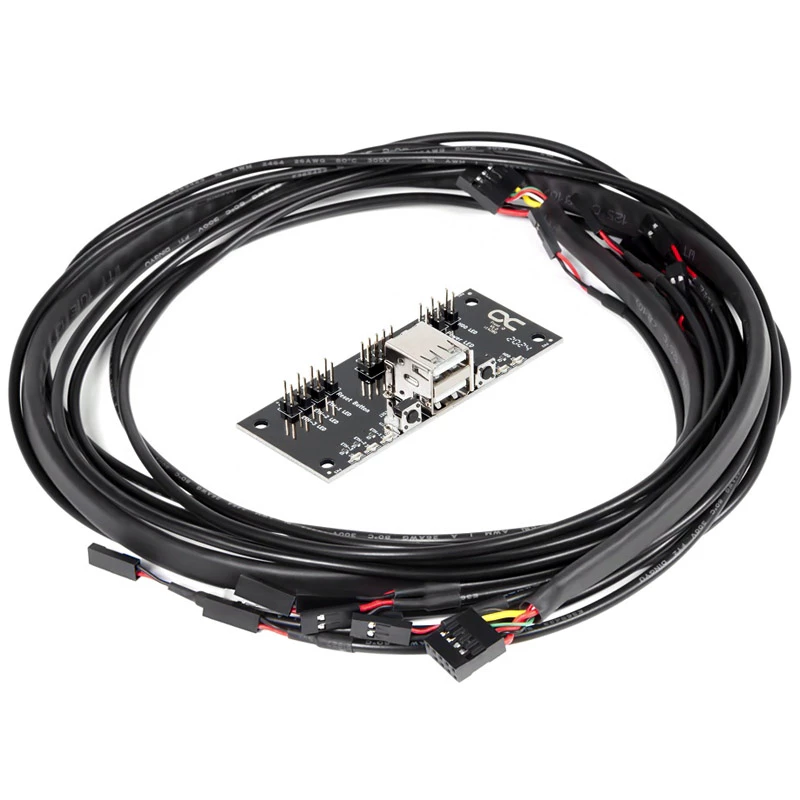

• Kaablikomplekt: kokku 8 kaablit; 7 kahe kontaktiga LED/lüliti kaablit ja 1 USB 2.0 9-kontaktiline päisekaabel; kaabli pikkus 80 cm (puhas pikkus ilma pistikuteta)

Kasutamine

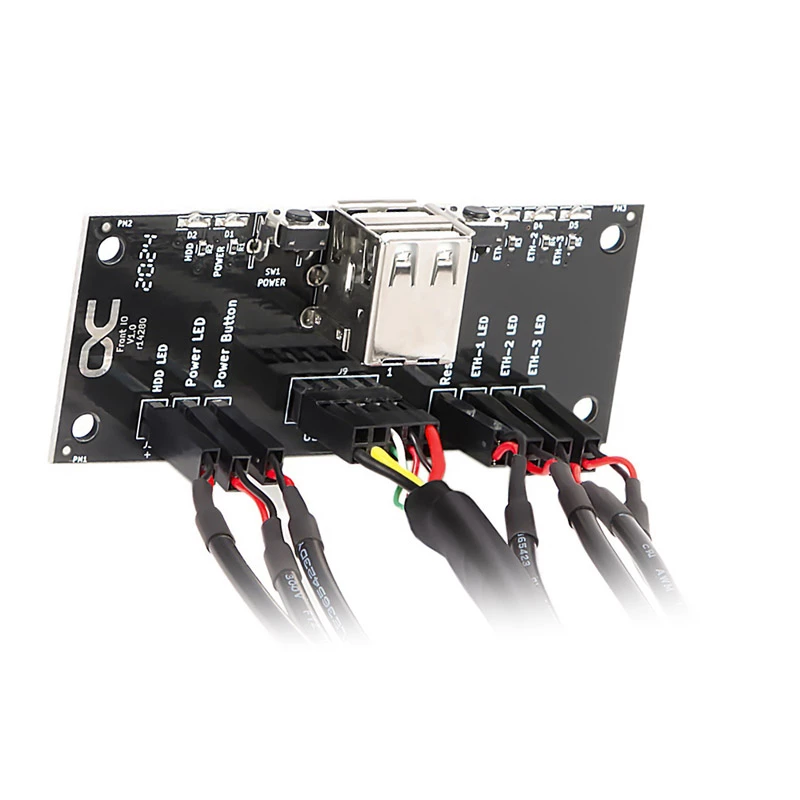

Paigaldage esipaneel serverikorpusesse, kasutades nelja kaasasolevat kruvi, joondades need 74 mm x 24 mm aukude mustriga. Ühendage iga 2-kontaktiline LED või lüliti kaabel vastava päisega emaplaadil või tagumisel I/O plaadil ning kinnitage USB 2.0 9-kontaktiline päisekaabel emaplaadi sisemise USB päise külge. Veenduge vajadusel 2-kontaktiliste pistikute õiges polaarsuses. Kui ühendused on kindlad, testige toidet, lähtestust, USB porte ja LED indikaatoreid, et kontrollida nõuetekohast toimimist.

Soovitused

Kasutage kaasasolevat 80 cm kaablikomplekti, et suunata ühendused korpusekestas korralikult, hoides LED ja USB kaablid eemal ventilaatoritest ja kuumadest komponentidest. Enne toite sisselülitamist kontrollige pistikute orientatsiooni, et vältida vastupidist polaarsust 2-kontaktilistel päistel.
