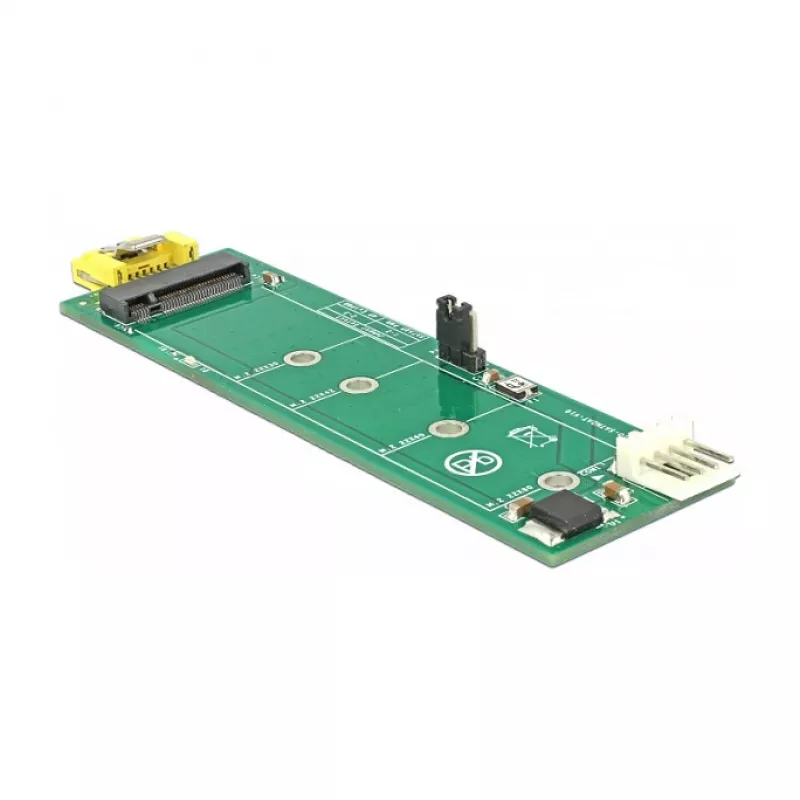

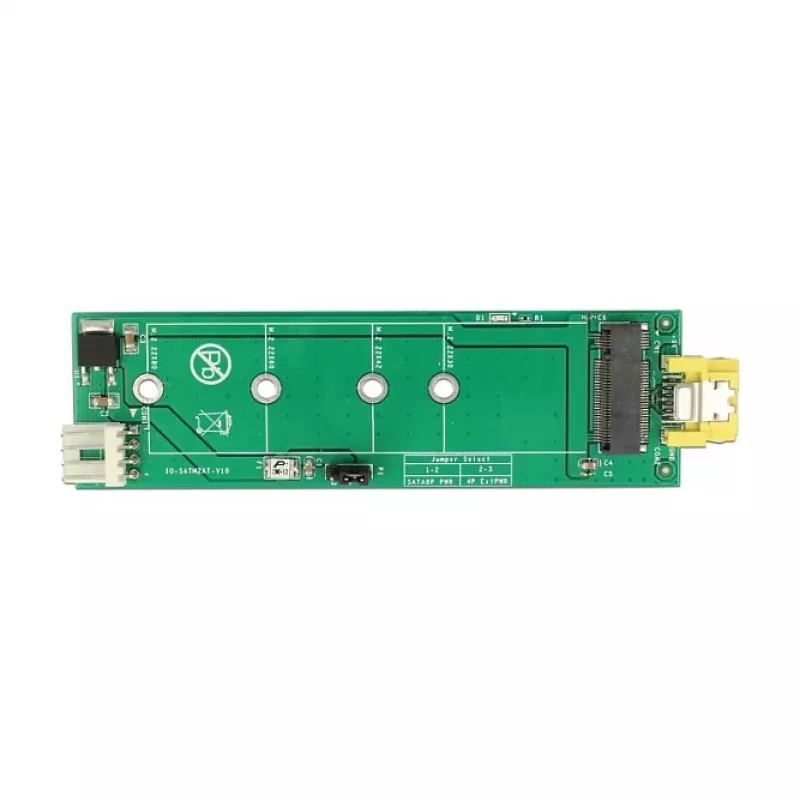

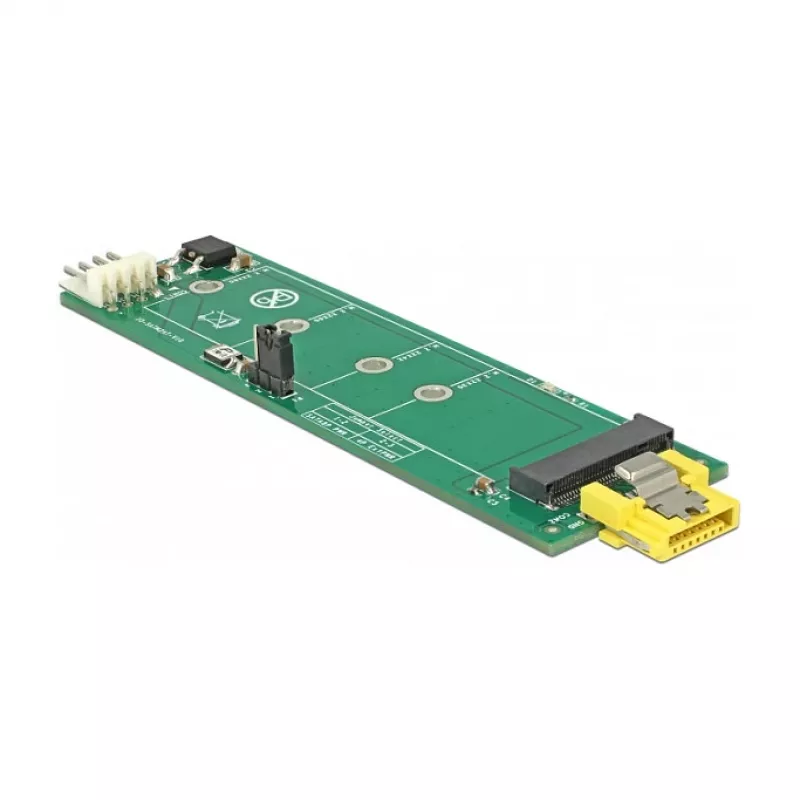

Sisemine M.2 adapter DeLOCK 63917

Sisemine M.2 adapter DeLOCK 63917 võimaldab paigaldada M.2 SATA SSD-d suurustes 2280, 2260, 2242 ja 2230 süsteemidesse, kasutades standardset SATA liidest. Adapter toetab SATA III andmeedastuskiirusi kuni 6 Gbit/s, sisaldab LED-indikaatoreid aktiivsuse ja toite jaoks ning mahub kompaktsetesse ruumidesse mõõtmetega 30 mm (laius) × 114 mm (sügavus) × 11 mm (kõrgus). Toiteallikaks saab kasutada SATA 8. kontakti toitepistikut ilma täiendava toiteallikata või standardset SATA-toitepistikut, kui see on ühendatud SATA pordiga.

Eelised

Adapter pakub ühilduvust mitme M.2 vormiteguriga (2280/2260/2242/2230) ja toetab täielikku SATA III kiirust kuni 6 Gbit/s. Selle kompaktne disain võimaldab paigaldamist kitsastesse kohtadesse, samas kui integreeritud LED-id annavad visuaalset teavet toite ja aktiivsuse kohta. Toitevalikute hulka kuuluvad SATA 8. kontakti toitepistik, mis välistab vajaduse täiendava toiteallika järele, või standardne 4‑viiguline SATA-toiteühendus, kui seda kasutatakse koos SATA pordiga.

Sobib

• Lauaarvuti või väikese vormiteguriga arvuti täiendamiseks M.2 SATA SSD-ga
• M.2 SATA draivide paigaldamiseks süsteemidesse, millel puuduvad natiivsed M.2 pesad
• M.2 SATA SSD-de testimiseks või kloonimiseks SATA liidese kaudu

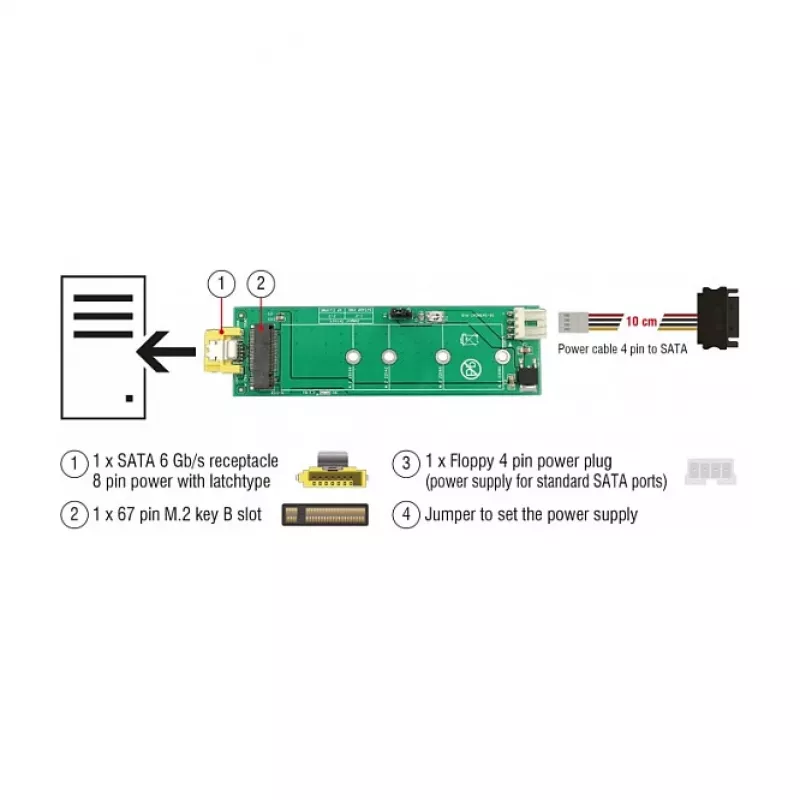

Peamised tehnilised andmed

• Toetatud M.2 suurused: 2280, 2260, 2242, 2230
• Liides: SATA III (kuni 6 Gbit/s)

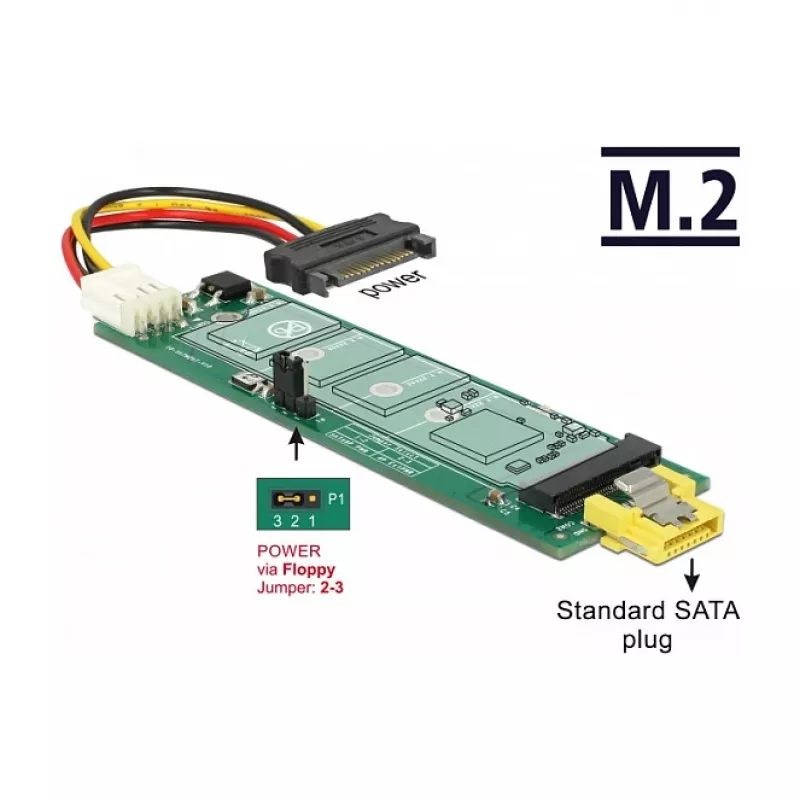

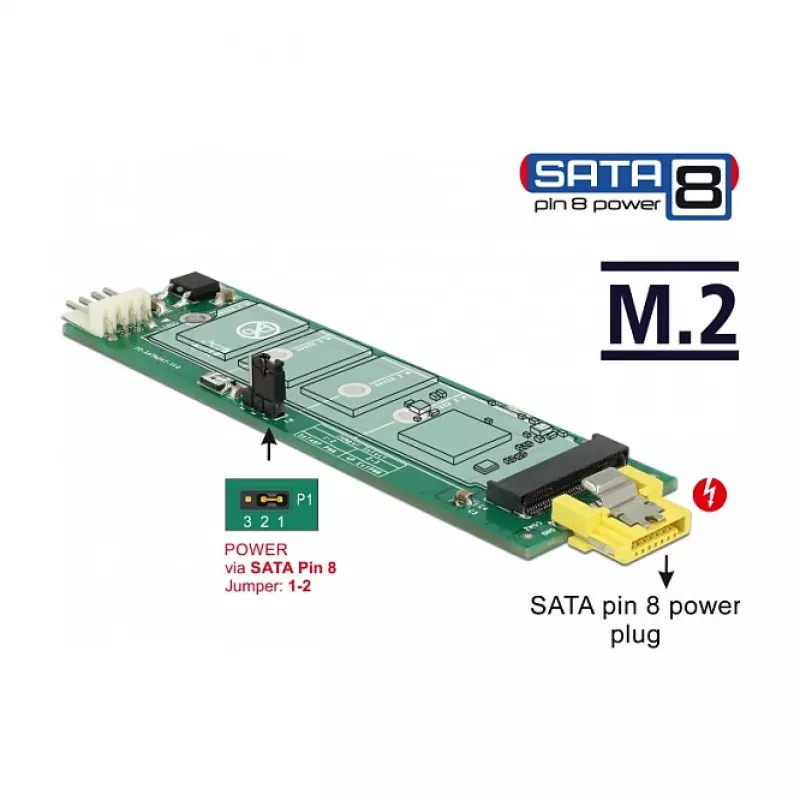

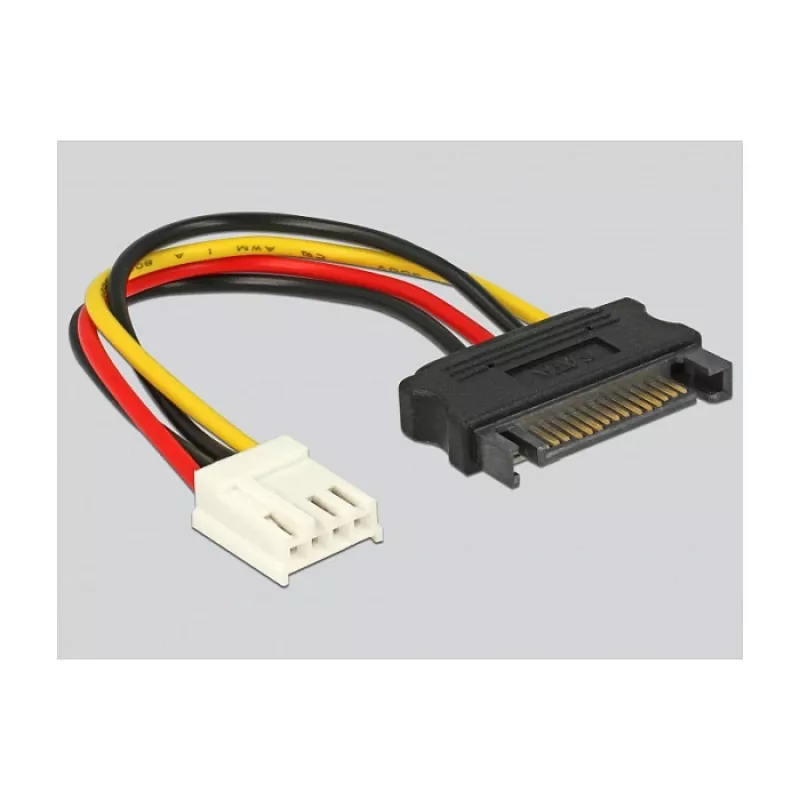

• Toide: SATA 8. kontakti toitepistik või standardne 4‑viiguline SATA-toitepistik
• LED-indikaatorid: toide ja aktiivsus
• Mõõtmed: 30 mm × 114 mm × 11 mm
• Tootja: DELOCK, MPN: 63917, EAN: 4043619639175

Kasutamine

Sisestage M.2 SATA SSD adapteri vastavasse M.2 pessa, kinnitage see sobiva kinnituskruvi või vahepuksiga vastavalt valitud kaardi pikkusele (2280/2260/2242/2230). Kui ühendate otse SATA toitesiiniga, mis pakub 8. kontakti toitepistikut, ühendage 8. kontakti toitepistik adapteriga – täiendavat toiteallikat pole vaja. Kui ühendate adapteri standardse SATA andmepordiga, ühendage 4‑viiguline SATA-toitekaabel toite andmiseks. Lõpuks ühendage SATA andmekaabel adapterist emaplaadi või SATA-kontrolleriga, lülitage süsteem sisse ja kontrollige LED-indikaatoritelt toidet ja aktiivsust. Vajadusel installige draiverid või lähtestage draiv operatsioonisüsteemis; adapter ühildub levinud Windowsi versioonidega, sealhulgas Windows 7, 8 ja 8.1.

Soovitused

Käsitsege M.2 SSD-d ja adapterit antistaatilisel pinnal, kasutage M.2 mooduli pikkusele sobivat vahepuksi/kruvi, et vältida mehaanilist pinget, ning veenduge enne sisselülitamist, et SATA-toiteühendus vastab teie süsteemi konfiguratsioonile.
