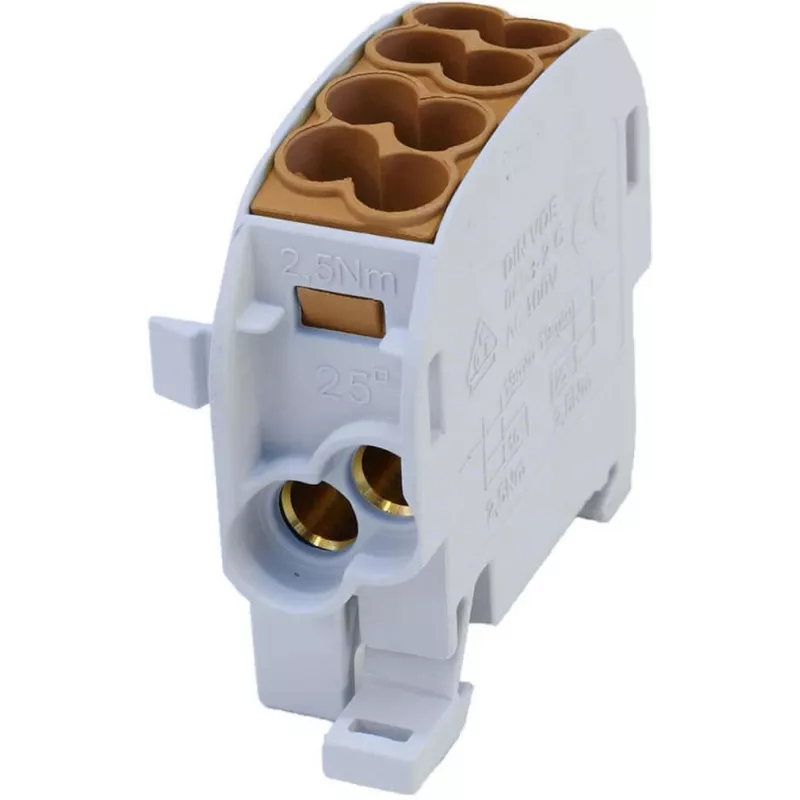

SIMET SCB 25 Al/Cu 80A 1-pooluseline harujaotusplokk pruun 81501015

Jaotusplokid on sageli elektripaigaldiste nõrk koht, kui segatud alumiinium- ja vaskjuhtmed põhjustavad korrosiooni ja lahtisi ühendusi. SIMET SCB 25 Al/Cu 80A 1-poolne harujaotusplokk lahendab selle, pakkudes usaldusväärset ja korrosioonikindlat ühenduskohta 25 mm² pealiini hargnemiseks neljaks väiksemaks vooluringiks, kõik kompaktses DIN-liistule kinnitatavas korpuses.

Kellele see on mõeldud

Elektrikutele, kilbikokkupanijatele ja hooldustehnikutele, kes vajavad ohutut ja tõhusat viisi toite jaotamiseks tööstuslikes juhtpaneelides, jaotuskilpides või hoonete paigaldistes. See on eriti väärtuslik seal, kus tuleb ühendada alumiinium- ja vaskjuhtmeid ilma galvaanilise korrosiooni ohuta.

Peamised omadused

• Ühepooluseline disain ühe peasisendiga 25 mm² juhtmetele ja nelja haruväljundiga 1,5–10 mm² juhtmetele
• Ühilduv nii alumiinium- kui vaskjuhtmetega tänu spetsiaalsele kontaktpastale ja disainile
• Kõrge nimivool 80 A ja nimipinge kuni 690 V AC, sobib nõudlike rakenduste jaoks
• Vastupidav polüamiidist (PA6) isolatsioon pruuni värviga lihtsaks tuvastamiseks
• Mitmekülgne kinnitus: klõpsab 35 mm DIN-liistule või saab kruvida otse
• IP20 kaitseaste, mõeldud kasutamiseks kestade sees
• Vastab standardile EN 60947-7-1 klemmiplokkidele

Tehnilised andmed

• Toote tüüp: Harujaotusplokk
• Pooluste arv: 1
• Peajuhi sisend: 1 x 25 mm²
• Harujuhi väljundid: 4 x 1,5–10 mm²
• Juhi materjali ühilduvus: Alumiinium (Al) / Vask (Cu)
• Nimivool (In): 80 A
• Nimipinge (Un): 690 V AC
• Isolatsioonipinge (Ui): 1000 V AC
• Kinnitusviis: DIN-liist (TS35) / kruvikinnitus
• Klemmi tüüp: Kruviklemmid
• Isolatsioonimaterjal: Polüamiid (PA6)
• Värv: Pruun
• Kaitseaste: IP20
• Töötemperatuur: -25°C kuni +70°C
• Lühisvool (Icw): 3 kA (1s)
• Standardid: EN 60947-7-1

Näpunäited

Parimate tulemuste saavutamiseks kandke kaasasolevat kontaktpastat alumiiniumjuhtmetele enne kruvide pingutamist, et tagada püsiv ja väikese takistusega ühendus. Paigaldage plokk DIN-liistule kesta sisse, et säilitada IP20 kaitse ja hõlbustada korralikku juhtmestikku.
