SILVERSTONE SAS 4×SATA kaablile CPS05-RE 0,6 m SFF-8643 kuni 4×7-kontaktilisele SATA-le

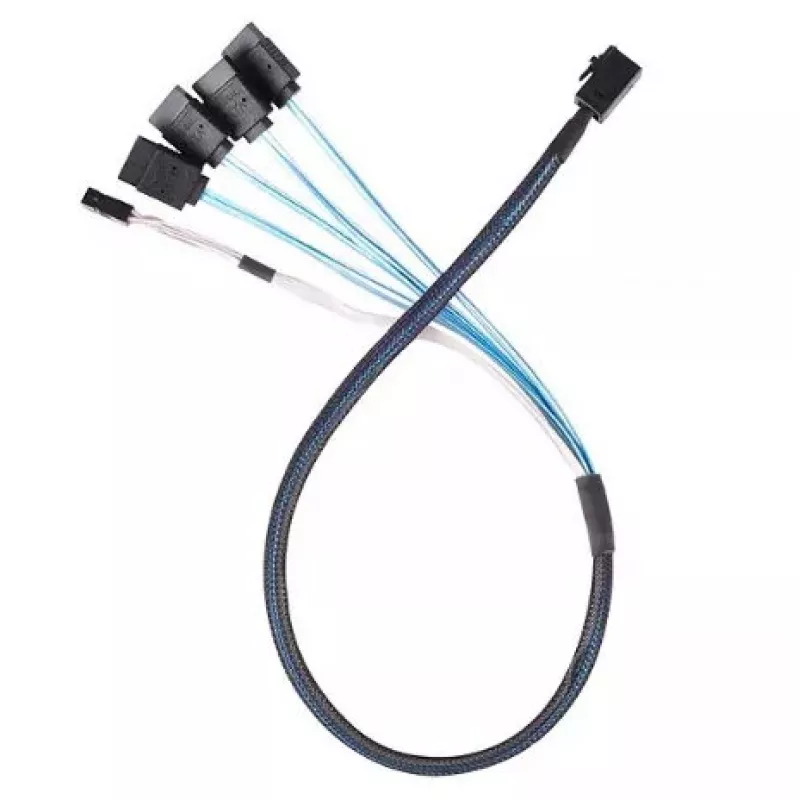

SILVERSTONE CPS05-RE Mini SAS SFF-8643 kuni 4×SATA 7-kontaktiline kaabel, 0,6 m, on spetsiaalselt loodud harunduskaabel, mis teisendab ühe SFF-8643 Mini SAS HD pordi neljaks sõltumatuks SATA 7‑kontaktiliseks ühenduseks. Kaabel järgib SAS 3.0 spetsifikatsiooni, pakkudes kuni 12 Gb/s ühe rea kohta ja terviklahendust mitme kõvaketta või SSD ühendamiseks serverites, salvestuskorpustes ja RAID adapteri seadistustes. 600 mm pikkus ja tööstusliku kvaliteediga punutud kate on mõeldud kompaktseks süsteemis marsruutimiseks, tagades samal ajal mehaanilise kaitse ja elektromagnetilise varjestuse.

Eelised

CPS05-RE toetab SAS 3.0 kiirusi (12 Gb/s ühe rea kohta) ja kasutab paksu, varjestatud Mini‑SAS SFF-8643 pistikut koos nelja SATA 7‑kontaktilise pistikuga, et tagada usaldusväärne andmeedastus. Kõrvalriba (SGPIO) ühendus on kaasasolev oleku signaalimiseks ja kettaseadmete aktiivsuse jälgimiseks ühilduvates tagapaneelides ja korpustes. Tugev pistikukonstruktsioon ja neli sõltumatut rada tagavad stabiilse jõudluse pidevaks serveri või tööjaama tööks. 0,6 m pikkus tasakaalustab ulatuse ja kaablihalduse kompaktsetes ehitusprojektides.

Sobib

• Mitme SATA kõvaketta või SSD ühendamiseks Mini‑SAS SFF-8643 porti RAID kontrolleritel või hostiadapteritel
• Sisemiseks kaabli marsruutimiseks riiuliserverites ja salvestuskorpustes
• Tööjaama konfiguratsioonidele, mis nõuavad harundust ühest Mini‑SAS HD pordist
• Olemasolevate Mini‑SAS kuni SATA harundusühenduste asendamiseks või uuendamiseks

Peamised spetsifikatsioonid

• Pistik A: Mini‑SAS HD SFF‑8643 (36‑kontaktiline)
• Pistik B: 4 × SATA 7‑kontaktilist pistikut
• Toetatud standard: SAS 3.0 (12 Gb/s ühe rea kohta)
• Radasid: 4 sõltumatut andmerada
• Kaabli pikkus: 600 mm (0,6 m)
• Varjestus: punutud/tööstusliku kvaliteediga punutud kate varjestatud juhtmetega
• Kõrvalriba: SGPIO/kõrvalriba signaal toetatud kettaseadmete aktiivsuse ja oleku jaoks

Kasutamine

Paigaldage Mini‑SAS SFF‑8643 pistik sihtporti RAID kontrolleril, hostiadapteril või tagapaneelil, tagades, et riiv haakub kindlalt. Marsruutige 0,6 m kaabel šassii sees, vältides järske painutusi ja liigset pinget, seejärel ühendage iga SATA 7‑kontaktiline pistik individuaalsete SATA seadmete pesadesse kõvaketastel või SSD-del. Kontrollige kõrvalriba/SGPIO juhtmestiku ühilduvust tagapaneeli või korpusega, kui kettaseadmete aktiivsuse indikaatorid ja olekuraportid on nõutavad. Toiteseade tuleb varustada eraldi süsteemi toiteallikaga, kuna see kaabel edastab ainult andmesignaale.

Soovitused

Usaldusväärseks tööks vältige teravaid painutusi ja suure survega piirkondi kaabli marsruutimisel; hoidke pehmed kumerused ja kinnitage kaablisidemetega ilma üle pingutamata. Enne kasutuselevõttu veenduge SGPIO signaalide ühilduvuses šassii või tagapaneeliga ning kasutage kaablit ettenähtud sisekeskkonnas serverites ja salvestussüsteemides, et säilitada varjestus ja pistiku terviklikkus.
