Signaalikaabel PHOENIX-CONTACT 1671085, 5 m, must/hall

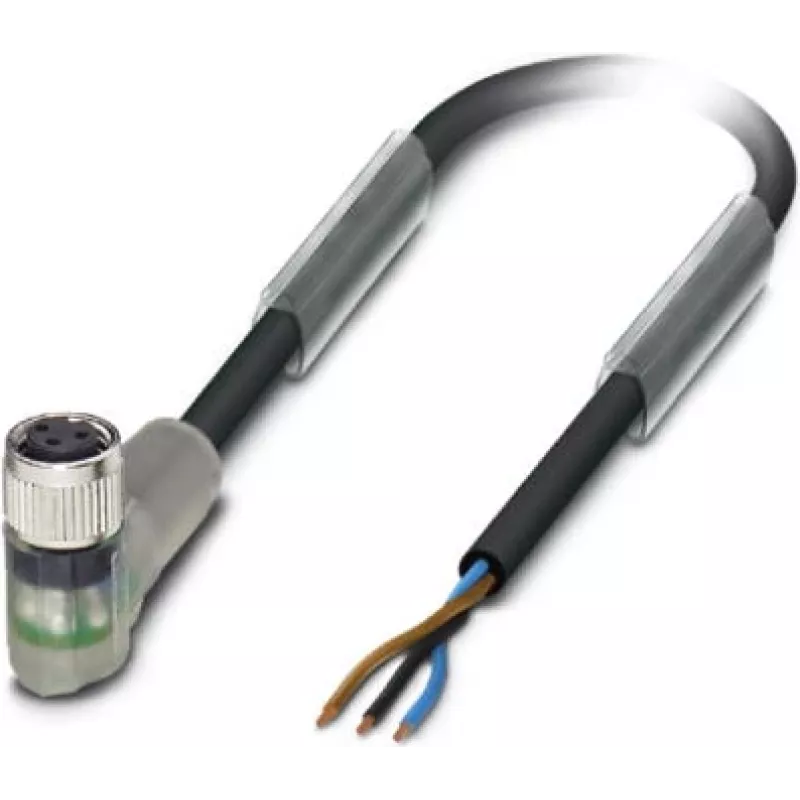

PHOENIX-CONTACT 1671085 on tehases lõpetatud signaalikaabel üldpikkusega 5 m, tarnitakse musta ja hallina. See on projekteeritud anduri/täiturmehhanismi kaablina, millel on kolm juhti; kaabel kasutab halogeenivaba PUR-katet, mis tagab mehaanilise vastupidavuse ja parema ohutuse tööstuskeskkondades. Üks ots on varustatud nurga all oleva M8 pesaga, millel on kaks oleku-LED-i, teine ots on vaba otseühendamiseks seadmete või klemmühendustega. See kaabel on ette nähtud signaali- ja juhtimisjuhtmestiku jaoks, kus on vaja usaldusväärset eelmonteeritud 5 m juhet.

Eelised

Halogeenivaba PUR-kate tagab kulumis- ja õlikindluse, vähendades samal ajal kahjulike heitmete ohtu tulekahju korral. Integreeritud nurga all olev M8 pesa lihtsustab paigaldamist kitsastes ruumides ja pistiku kaks LED-i võimaldavad signaali või toite olemasolu kiiret visuaalset kontrolli. Tehases lõpetamine välistab kohapealse pressimise või jootmise, tagades ühtlase kontakti kvaliteedi ja vähendades koostamisaega.

Sobib

• Andurite ja täiturmehhanismide ühendamiseks tööstusautomaatikas
• Signaali- ja juhtimisjuhtmestiku jaoks juhtkappides
• Tööpinkide ja konveiersüsteemide signaaliühendusteks
• Olemasolevate 5 m signaalijuhtmete moderniseerimiseks või asendamiseks

Peamised spetsifikatsioonid

• Funktsioon: anduri/täiturmehhanismi signaalikaabel (3-positsiooniline)
• Pistik: nurga all olev M8 pesa ühes otsas, kahe oleku LED-iga
• Kaablikate: PUR, halogeenivaba, must/hall (RAL 7021)
• Vaba kaabliots teisel küljel otseühenduseks
• Pikkus: 5,0 m
• Mehaanilised omadused: kulumis- ja õlikindel kate, sobib tööstuslikuks kasutamiseks

Kasutamine

Paigaldage kaabel juhtseadmest anduri või täiturmehhanismini, vältides teravaid servi ja liigse kuumuse allikaid. Ühendage nurga all olev M8 pistik seadme vastavasse M8 pessa, kuni see on täielikult kinnitatud ja fikseeritud. Ühendage vaba kaabliots vajalike klemmipunktide või pistikuga vastavalt seadme ühendusskeemile ja kehtivatele juhtmestiku standarditele. Enne kasutuselevõttu kontrollige pistiku polaarsust ja kahte LED-i toite- või signaali olemasolu tuvastamiseks.

Soovitused

Usaldusväärseks tööks vältige kaabli paigutamist kõrgepingeliinide või tugevate induktiivsete koormuste lähedusse ilma piisava eralduseta. Kasutage tõmbetugevdust vabas otsas klemmide külge kinnitamisel ning kontrollige pistikut ja katet regulaarselt kulumis- või kahjustusmärkide suhtes. Järgige tootja ühendusskeeme ja kohalikke elektriohutuse eeskirju ühenduste tegemisel.
