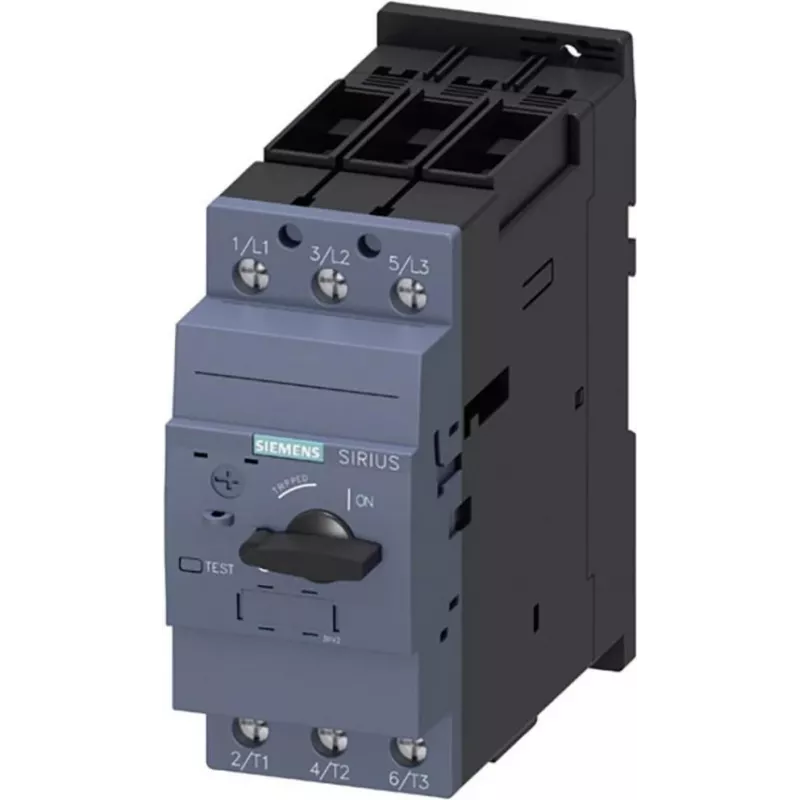

SIEMENS SIRIUS 3RV2031-4WA10 mootorikaitse lüliti, 2,2-3,2 A, klass 10, 690 V AC, 3-pooluseline, kruviklemm

Mootoriahelad vajavad usaldusväärset kaitse ülekoormuse ja lühise eest, et vältida kulukat seisakut ja seadmete kahjustusi. SIEMENS SIRIUS 3RV2031-4WA10 mootorikaitse lüliti pakub täpselt seda, ühendades termilise ja magnetilise vabastuse kompaktses S0-korpuses, et tagada usaldusväärne kaitse kolmefaasilistele mootoritele kuni 690 V AC.

Kellele see on mõeldud

See seade on loodud kilbivalmistajatele, hooldustehnikutele ja masinatootjatele, kes vajavad vastupidavat ja ruumisäästlikku mootorikaitse lahendust. See sobib tööstuskeskkondadesse, kus mootoreid sageli käivitatakse ja peatatakse, näiteks konveierid, pumbad, ventilaatorid ja tööpingid.

Peamised omadused

• Reguleeritav termiline ülekoormusvabastus vahemikus 2,2 A kuni 3,2 A täpse mootorikaitse tagamiseks.
• Fikseeritud magnetiline lühisvabastus 42 A juures kiireks rikke kõrvaldamiseks.
• Klass 10 rakendumiskarakteristik tagab kiire reageerimise ülekoormustele, võimaldades samal ajal normaalset mootori käivitamist.
• 3-pooluseline disain kruviklemmidega kindla ja hooldussõbraliku juhtmestiku jaoks.
• Kõrge lühisvoolu katkestusvõime 100 kA juures 400 V AC nõudlike rakenduste jaoks.
• Kompaktne S0 suurus säästab ruumi juhtimiskilpides; DIN-liinile või kruvidega kinnitamine paindlikuks paigaldamiseks.
• IP20 korpus (klemmid IP00) sobib kaitstud tööstuskeskkondadesse.

Tehnilised andmed

• Tootetüüp: mootorikaitse lüliti (mootorikaitse lüliti)
• Seeria: SIRIUS 3RV2
• Suurus: S0
• Reguleeritav vooluvahemik: 2,2 - 3,2 A
• Lühisvabastus: 42 A
• Nimipinge: max 690 V AC
• Pooluste arv: 3
• Ühenduse tüüp: kruviklemm
• Kaitseaste: IP20 (klemmid IP00)
• Nimiisolatsioonipinge: 690 V
• Nimiimpulsspinge: 6 kV
• Lühisvoolu katkestusvõime 400 V juures: 100 kA
• Ülekoormusvabastuse tüüp: termiline
• Lühisvabastuse tüüp: magnetiline
• Ümbritseva õhu töötemperatuur: -20 kuni +60 °C
• Elektriline vastupidavus: 100 000 lülitustsüklit
• Mehaaniline vastupidavus: 10 000 000 lülitustsüklit

Nõuanded

Optimaalse kaitse tagamiseks seadke reguleeritav voolunupp mootori täisvoolule. Kontrollige alati lühise koordineerimist ülesvoolu seadmetega vastavalt kohalikele eeskirjadele. Paigaldage kaitse hästi ventileeritavasse korpusesse, et säilitada nimivõimsus.
