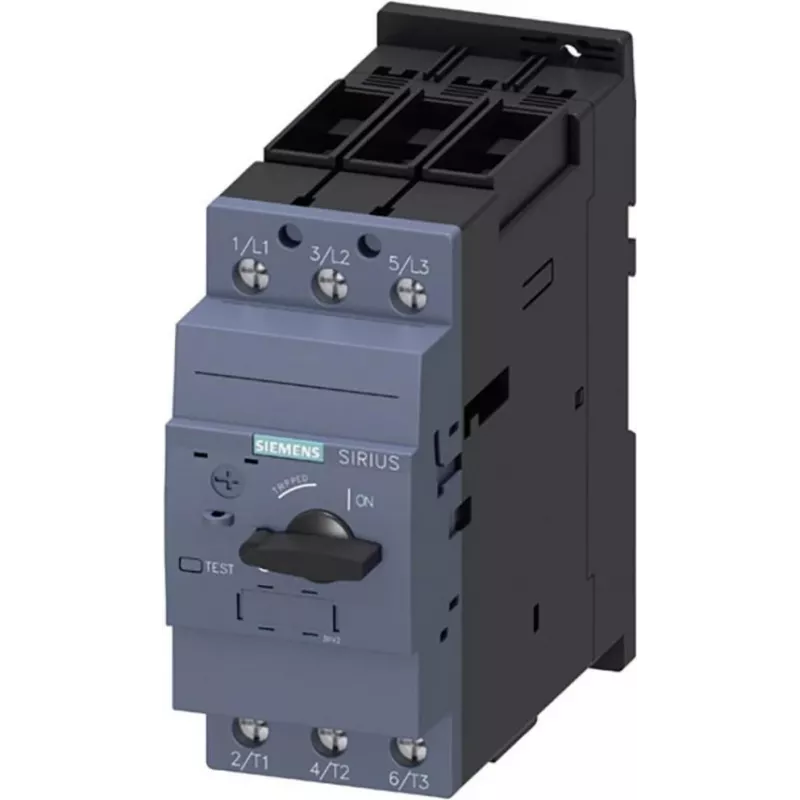

Siemens SIRIUS 3RV2 mootorikaitse lüliti 3RV2031-4PA10, 3-pooluseline, 28-32 A, 690 V AC, klass 10, kruviklemmid

Mootorikaitse võib olla tööstuspaigaldistes nõrk lüli – termiline ülekoormus ja lühised põhjustavad kulukat seisakut ja seadmete kahjustusi. Siemensi SIRIUS 3RV2 mootorikaitse (MSP) täidab selle lünka, ühendades kaitselüliti ja termilise ülekoormusrelee ühte kompaktsesse DIN-liinile kinnitatavasse seadmesse. 3RV2031-4PA10 on 3-pooluseline, klass 10 seade reguleeritava termilise vabastusega 28 kuni 32 A ja fikseeritud magnetilise vabastusega 416 A, mõeldud tööpingetele kuni 690 V AC. See pakub usaldusväärset kaitset kolmefaasilistele mootoritele nõudlikes keskkondades.

Kellele see mõeldud on

See MSP on loodud kilbivalmistajatele, hooldusinseneridele ja masinate OEM-tarnijatele, kes vajavad ruumisäästlikku, suure jõudlusega kaitseseadet standardsetele kolmefaasilistele mootoritele kuni 32 A. See sobib ideaalselt tööstuslike juhtimiskilpide, pumbajaamade, konveiersüsteemide ja HVAC-rakenduste jaoks, kus usaldusväärne mootorikaitse ja kiire rikke isoleerimine on hädavajalikud.

Peamised omadused

• Kombineeritud lühise- ja ülekoormuskaitse ühes 45 mm laiuses moodulis
• Reguleeritav termiline rakendusvool 28 kuni 32 A vastavalt mootori täiskoormusvoolule
• Fikseeritud magnetiline rakendumine 416 A juures hetkeliseks lühisevastuseks
• Klass 10 rakendumiskarakteristik tavapäraste mootori käivitusolude jaoks
• Suur katkestusvõime: 50 kA 400 V AC juures
• Nimisolatsioonipinge 690 V, impulssvastupidavus 6 kV
• Kruviklemmid kindlaks, hooldussõbralikuks ühendamiseks
• Kinnitub standardsinile 35 mm DIN-liinile või kruvifikseerimisega
• IP20 kaitse esiküljel; sobib suletud kilpidesse
• Pikk kasutusiga: 100 000 elektri- ja 10 000 000 mehaanilist lülitust

Tehnilised andmed

• Bränd: Siemens
• Seeria: SIRIUS 3RV2
• Suurus: S0
• Pooluste arv: 3
• Reguleeritav vooluvahemik: 28 – 32 A
• Hetkeline lühisevabastus: 416 A
• Nimipinge Ue: 690 V AC
• Nimisolatsioonipinge Ui: 690 V
• Nimiimpulsspinge Uimp: 6 kV
• Lühise katkestusvõime Icu 400 V AC juures: 50 kA
• Rakendumisklass: klass 10
• Ülekoormusvabastuse tüüp: termiline
• Lühisevabastuse tüüp: magnetiline
• Paigaldus: 35 mm DIN-liin või kruvifikseerimine
• Ühendus: kruviklemmid
• Kaitseaste: IP20 (esikülg)
• Ümbritseva keskkonna töötemperatuur: -20 °C kuni +60 °C
• Elektriline kasutusiga: 100 000 lülitustsüklit
• Mehaaniline kasutusiga: 10 000 000 lülitustsüklit
• Toote tüüp: mootorikaitse / kaitselüliti

Nõuanded

Seadke termiline vabastus mootori andmesildil näidatud nimivoolule. Suure käivitusvooluga mootorite puhul veenduge, et klass 10 karakteristik võimaldab käivitamist ilma soovimatu rakendumiseta. Paigaldage alati sobivasse kappi, et säilitada IP20 kaitseaste ja kaitsta juhusliku puutumise eest.
