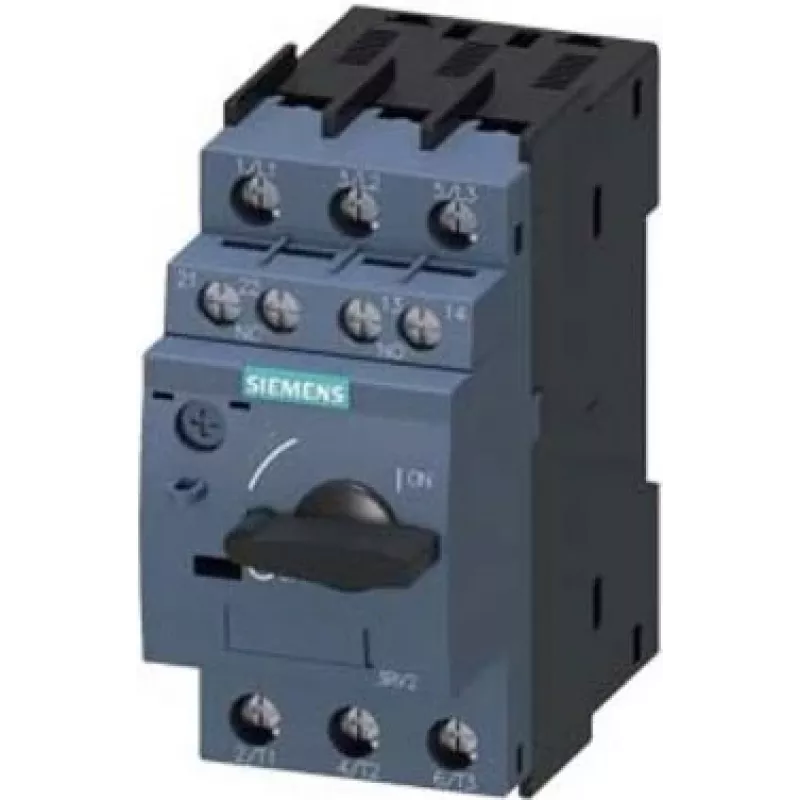

SIEMENS SIRIUS 3RV2 mootorikaitse, 0,18-0,25A, 3-pooluseline, klass 10, kruviklemmid, 3RV20110CA15

Kompaktne mootorikaitse, mis eristub fikseeritud magnetilise lühisevabastusega 3,3 A juures ja termilise ülekoormuse vahemikuga, mida saab reguleerida 0,18 kuni 0,25 A. SIRIUS 3RV2 seeria pakub usaldusväärset kaitset väikestele vahelduvvoolumootoritele tööstuslikes juhtpaneelides, ühendades täpsed rakendumisseaded ruumisäästva S00 suurusega.

Esiletõstmised

• Reguleeritav termiline ülekoormusvabastus: 0,18–0,25 A
• Fikseeritud magnetiline lühisevabastus: 3,3 A
• Suur katkestusvõime: 100 kA 400 V AC juures
• 3-pooluseline disain kruviklemmidega kindla juhtmestiku jaoks
• Klass 10 rakendumiskarakteristik tavapärase mootori käivitamise jaoks
• Kinnitub standardsiinile 35 mm DIN või kruvidega
• IP20 sõrmekaitse

Igapäevases kasutuses

3RV20110CA15 paikneb otse mootori haruvooluringis, pakkudes nii ülekoormus- kui ka lühisekaitset ilma eraldi kaitsmeteta. Selle termiline vabastus reageerib pikaajalistele ülevooludele, samal ajal kui magnetiline rakendus kõrvaldab suured rikked koheselt. Reguleerimisnupp võimaldab peenhäälestust vahemikus 0,18–0,25 A, tagades mootori kaitse ilma tarbetute väljalülitusteta tavapärase käivitusvoolu ajal. Kruviklemmid võtavad vastu jäikaid või painduvaid juhte ning selge lülitusoleku näit lihtsustab rikkeotsingut tehasepõrandal.

Täielikud tehnilised andmed

• Bränd: SIEMENS
• Mudel: 3RV20110CA15
• MPN: 3RV20110CA15
• EAN: 4011209840874
• Tootetüüp: mootorikaitse
• Seeria: SIRIUS 3RV2
• Suurus: S00
• Nimivool (Ie): 0,18–0,25 A
• Reguleeritav vooluvahemik (Ir): 0,18–0,25 A
• Lühisevabastus (N-vabastus): 3,3 A fikseeritud
• Lühise katkestusvõime (Icu): 100 kA 400 V AC juures
• Nimisolatsioonipinge (Ui): 690 V
• Nimimpulsspinge taluvus (Uimp): 6 kV
• Pooluste arv: 3
• Rakendumisklass: KLASS 10
• Ühenduse tüüp: kruviklemm
• Kinnitustüüp: DIN-siini / kruvikinnitus
• Töötemperatuur: -20 kuni +60 °C
• Kaitseaste: IP20
• Lülitusvõime: standardne
• Ülekoormusvabastuse tüüp: termiline (reguleeritav)
• Lühisevabastuse tüüp: magnetiline (fikseeritud)
• Sobib: vahelduvvoolumootoritele
• Elektriline tööiga: 100 000 lülitustsüklit

Lõppmärkus

Konstrueeritud usaldusväärseks mootorikaitseks kompaktsetes paigaldistes, pakub 3RV20110CA15 täpset reguleerimist ja suurt rikke kõrvaldamise võimet DIN-siini külge kinnitatavas pakendis.
